Емкостной метод определения уровня жидкости

Определение уровня путем измерения проводимости

Поплавковые преобразователи

Измерение уровня

Наиболее распространенные способы определения уровня:

1. поплавковый;

2. измерение проводимости;

3. емкостной;

4. ультразвуковой.

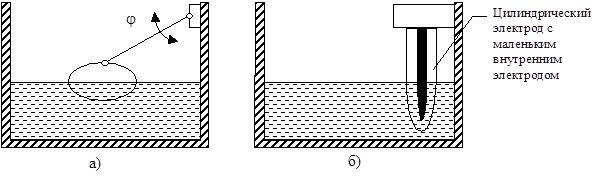

Поплавковые преобразователи (рис.1.10,а) применяются в основном для непрерывного определения уровня, когда положение поплавка вызывает изменение какого-либо параметра преобразующего элемента. Их выходной сигнал отображает текущее значение уровня.

Если электроды поместить в жидкость, уровень которой измеряется, то изменение проводимости будет отражать ее уровень. Этот метод может быть реализован лишь при измерении уровня электропроводящей жидкости.

Электроды погружены в жидкость (рис.1.10,б), уровень которой измеряется. Жидкость используется как диэлектрик между двумя электродами, которые образуют конденсатор. Изменение уровня жидкости означает, что изменяется диэлектрическая постоянная и, следовательно, емкость преобразователя. Этот метод может быть реализован при измерении уровня лишь не проводящих электрический ток жидкостей.

Рис. 13.17
