Диаграммы сравнения

Диаграммы сравнения и отображения графически показывают соотношение различных статистических совокупностей или единиц статистической сово­купности по какому-либо варьирующему признаку.

Эти диаграммы в большинстве случаев показываются на поле графика диаграммой казусов, гистограммой и полигоном.

Диаграмма казусов. Диаграмма казусов представляет собой отображение варьирующего признака в той последовательности, в которой он записан. Здесь по оси абсцисс размещают единицы совокупности, а по оси ординат - значения признака. Например, рисунок 8 с помощью диаграммы казусов показывает поголовье крупного рогатого скота в хозяйствах всех категорий по районам центральной зоны Тверской области (районы: 1- Калининский, 2-Калязинский, 3-Кимрский, 4-Конаковский, 5-Кувшиновский, 6-Лихославльский, 7-Максатихинский, 8-Рамешковский, 9-Спировский, 10-Торжокский).

Рисунок 8-Динамика поголовья крупного рогатого скота в хозяйствах всех категорий по районам центральной зоны Тверской области

Гистограмма. Гистограммой называют график, на котором ряд распределения изображается в виде смежных столбиков. Приме­няется, как правило, для изображения интервальных рядов рас­пределения. Здесь по оси абсцисс откладывают интервалы при­знака, а по оси ординат - частоты.

При построении гистограмм разрыва шкал не допускается. В случае если сравниваемые совокупности различны по размеру, то на оси ординат откладываются не частоты, а относительные частоты (удельные веса или доли всей совокупности). (рисунок 9)

Рисунок 9–Распределение подразделений государственной службы по среднегодовой стоимости ОПФ в текущем году

Полигон. Полигоном называют график, на котором ряд рас­пределения изображают в виде линейной диаграммы. Применя­ется, как правило, для изображения дискретных рядов распреде­ления. Здесь по оси абсцисс откладывают значения варьирующе­го признака, а по оси ординат — частоты (частости). Полигон изображен на рисунке 10.

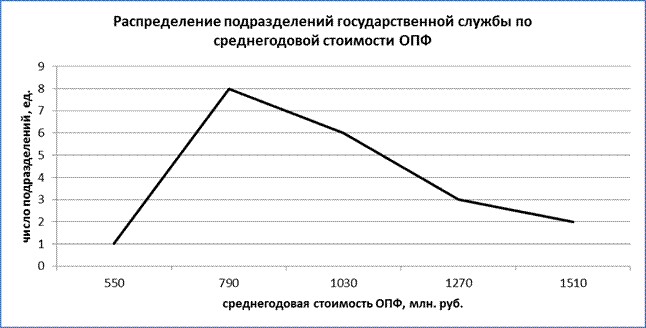

Рисунок 10–Распределение подразделений государственной службы по среднегодовой стоимости ОПФ в текущем году

Таблица 9 -Затраты на охрану окружающей среды по Российской Федерации в 2009 году (в фактически действовавших ценах; миллионов рублей)
