Аналитическое программирование оборудования с ЧПУ: методы, примеры

Читайте также:
  1. Анализ использования технологического оборудования.
  2. Безопасность оборудования и производственные процессы
  3. Виды повреждений электрооборудования
  4. Виды подъемно-транспортного оборудования
  5. Виды, типы и технико-экономическая характеристика фасовочно-упаковочного оборудования
  6. Возможные неисправности электрооборудования бронетранспортеров
  7. Возможные неполадки технологического процесса и оборудования, их причины и способы устранения
  8. Вопрос 4. Основные признаки социального действия по М. Веберу? Назовите виды социального действия, выделенные М. Вебером, и приведите их примеры.
  9. Выбор немеханического складского оборудования и расчет потребности в нем

Разработка управляющей программы без использования механизма с помощью формул.

Предполагает наличие системы подготовки УП:

- проектирование траектории и расчет опорных точек координат по чертежу деталей

- кодирование и редактирование;

- отладка программ на эмуляторе;

-отладка на исполнительном механизме;

Особенности:

Высокая точность.

Безопасность программирования.

Отладка на эмуляторе станка.

Большая трудоёмкость.

Требуется высокая квалификация программистов.

14. Программирование оборудования с ЧПУ на уровне заданий: методы, примеры.

Требуется надстройка в виде компьютера верхнего уровня, связанного локальной сетью с УЧПУ.

Цель – использование преимуществ аналитического программирования без привлечения опытных программистов.

Описываются только задания в терминах положения элементов технологической среды.

Специальные пакеты:Техтран, In Cad, и пр.

CAD/CAM технологии.

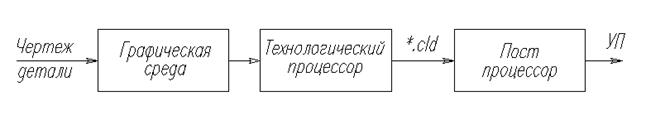

1. Ввод информации об обрабатываемой заготовке:

- запись на входном языке высокого уровня;

- использование графического редактора;

- использование внешнего редактора САПР;

2. Технологический процессор создает информацию о траектории движения, которая записывается в файл с расширением *.cld.

3. Для получения УП га входном языке УЧПУ файл *.cld обрабатывается постпроцессором.
