Сложное средство измерения представляется как совокупность дифференцированных типовых узлов – функциональных блоков(ФБ), выполняющих специализированные функции. Функциональный блок(ФБ)- совокупность схемных элементов, объединенных электрически и конструктивно в одно устройство с помощью которого в системе можно реализовать определенную функцию. Из простых ФБ может быть построен ФБ более высокого уровня. Сопряжение ФБ и микропроцессоров в Автоматизированных Системах Измерения и Контроля(АСИ и К) осуществляется с помощью интерфейсных средств, обеспечивающих передачу данных одинакового формата. Есть ряд типовых структур интерфейса для АСИ и К имеющих в своем составе ЭВМ или МП. ИК – интерфейс каскадный;

. Есть ряд типовых структур интерфейса для АСИ и К имеющих в своем составе ЭВМ или МП. ИК – интерфейс каскадный; ИР – радиальный интерфейс; ИМ – интерфейс магистральный.

Структурные схемы интерфейса в измерительной системе



На рис. структурные схемы интерфейса в измерительной системе:

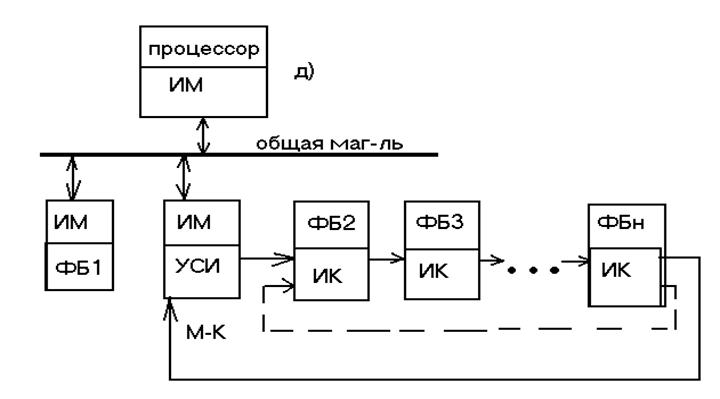

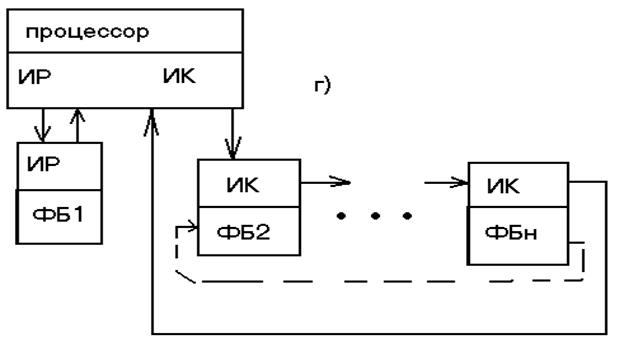

а) – каскадная; б) – радиальная; в) – магистральная; г) – каскадно-радиальная; д) – каскадно-магистральная. УСИ – устройство считывания информации. Интерфейс – совокупность схемотехнических средств, обеспечивающих непосредственное взаимодействие составных элементов ИИС. Т.е. устройство подсоединяются к системе сопряжения и объединяются в ИИС по определенным правилам, относящимся к физической реализации сопряжений.

Исполнение этих устройств, позволяют упорядочить обмен информацией м/у отдельными ФБ. Интерфейсная система - совокупность логических устройств объединенных набором связей и предназначенных для обеспечения информационной, электронной и конструктивной совместимости.

Два подхода к организации взаимодействия эл-ов:1.унификация и стандартизация вх-х и вых-х портов элементов системы. 2.Использование функциональных блоков с адаптированными характеристиками по входам-выходам. Стандартизация интерфейсов позволяет:1.проектировать ИИС разных конфигураций 2.Сократить число типов стандартных интерфейсов и их устройств сопряжения 3.Упростить разработку отдельных СИ и ИИС в целом 4.Повысить надежность 5.упростить техобслуживание и модернизацию ИИС. М/у ФБ систем осуществляется обмен информационными и управленческими сообщениями.

Информационное сообщение содержит сведения о значении измеряемого параметра, диапазоне измерения, времени измерения, результатов контроля состояния измеряемых каналов и др.

Управляющие сообщения содержат сведения о режиме работы функционального блока, порядки выполнения ими последовательности операций во времени, команды контроля, состояния измерительных каналов.

Интерфейс может быть общим для устройств разных типов. Наибольшее распространенные интерфейсы определенными мировыми и отечественными стандартами, ГОСТами.

- способ соединения компонентов системы (магистральный, радиальный, цепочечный, и комбинированный);

- способ передачи информации (последовательный, параллельный, комбинированный);

- принцип обмена информации (синхронный, асинхронный);

- режим передачи информации (двусторонняя одновременная, двусторонняя поочерёдная, односторонняя).
