Классификация и принцип обнаружения СС на приеме

Приемники синхросигнала (ПСС) предназначены для установления синхронизма при сбое (или после включения), для контроля за синхронной работой управляющих устройств и для обнаружения сбоев. Для осуществления синхронизма необходим поиск синхрогруппы, поиск которой заканчивается тогда, когда удается несколько раз подряд обнаружить его на определенных позициях.

Приемники СС классифицируются по следующим признакам:

1) По алгоритму поиска состояния синхронизма:

- с задержкой контроля (поиск осуществляется дискретными шагами на целое число тактов от цикла к циклу;

- со скользящим поиском (с просмотром всех позиций).

2) По числу тактов сдвига в процессе поиска:

- одноразрядного сдвига (сдвиг на один разряд);

- многоразрядного сдвига (можно изменять число разрядов сдвига).

3) По типу принимаемой синхрогруппы:

- приемники сосредоточенного СС;

- приемники рассредоточенного СС;

- приемники односимвольного синхросигнала.

При всем разнообразии вариантов построения приемников синхросигналов в них можно выделить некоторые общие блоки: обнаружитель, анализатор и решающее устройство.

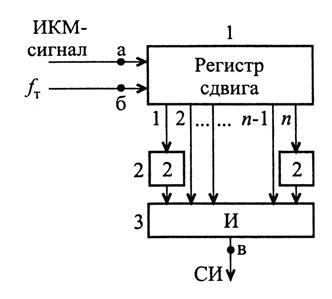

Обнаружитель предназначен для обнаружения в цифровом случайном потоке сосредоточенной группы символов, структура которой совпадает со структурой СС (рисунок 60).

Рисунок 60 – Структурная схема обнаружителя СС

Инверторы 2 на выходах регистра сдвига 1 устанавливаются на тех же позициях, что и в формирователе синхросигнала (см. рисунок 58). В случае совпадения структуры сигнала со структурой СС схема И (3) в момент прихода последнего п-го импульса синхрогруппы выдает на выходе сигнал «1», т.е. сигнал о наличии синхрогруппы. В результате получаем информацию для синхронизации по циклам и по кодовым комбинациям. Запись информации в регистр сдвига осуществляется тактирующими импульсами с частотой f_т от ГО. Для отдельных точек обнаружителя (рисунок 60) осциллограммы сигналов представлены на рисунке 61.

Рисунок 61 – График, поясняющий работу обнаружителя

Анализатор (рисунок 62) проверяет совпадение синхроимпульса, выделенного обнаружителем (см.рисунок 61,в), с синхроимпульсом, который формируется генераторным оборудованием приема (ГО_пр).

Рисунок 62 – Схема анализатора совпадений

При совпадении этих синхроимпульсов появляется импульс «да» на выходе анализатора (импульс подтверждения синхронизма). В противном случае появляется импульс на выходе «нет» анализатора (импульс нарушения синхронизма). По выходу «да» анализатор работает как схема И: 1 + 1 = 1; 0 + 1 = 1 + 0 = 0 + 0 = 0. Алгоритм его работы по выходу «нет»: 1 + 0 = 1; 0 + 1 = 0; 1 + 1 = 0 + 0 = 0. При этом сигнал «1» на выходе «нет» появляется только в момент прихода синхроимпульса от ГО_пр. Ложные синхроимпульсы, не совпадающие во времени с этим синхроимпульсом, не влияют на работу анализатора.

Решающее устройство (РУ) применяется для повышения устойчивости системы синхронизации к воздействию случайных ложных синхрогрупп и при кратковременных «поражениях» истинной синхрогруппы. РУ предназначено для выработки решения о наличии сбоя синхронизма. В случае сбоя приемник переходит в режим поиска синхронизма, вследствие чего происходит потеря информации. В связи с этим встают две задачи: а) уменьшить время поиска синхронизма и б) уменьшить количество сбоев за счет ложных синхрогрупп, т.е. потребовать от приемника реакции только на периодические сбои, а не на случайные.

Повышение помехозащищенности осуществляется за счет РУ, выполняющего функции накопителя ошибок и срабатывающего только тогда, когда число подряд идущих ошибок превысит некоторое наперед заданное число. РУ работает по принципу счетчика импульсов (рисунок 63).

Рисунок 63 – Структурная схема решающего устройства

Если число идущих подряд импульсов с выхода «нет» анализатора превысит величину d, то на выходе триггера Т_d появится сигнал, открывающий схему И, на выход которой пройдет (d + 1)-й сигнал «нет». Этим сигналом будет осуществляться «сброс» генераторного оборудования и перевод его в состояние поиска синхронизма. Если число сбоев меньше, то пер- вый же импульсподтверждения синхронизма (импульс «да») сбросит счетчик в нулевое состояние. На рисунке 64 представлены диаграммы, поясняющие работу РУ.

Рисунок 64 – Диаграммы, поясняющие работу решающего устройства

Для случая d = 4 на рисунке 64 показана последовательность (а) импульсов «нет», (б) – импульсов «да» и (в) – импульс «сброса» ГО_пр.

В некоторых схемах приемников синхросигнала состояние синхронизма считается установившимся только при условии, что через схему анализатора пройдут подряд несколько импульсов «да». С этой целью устанавливают накопитель в РУ и по входу «да».
