Вынос точек с проектными отметками

Читайте также:
  1. Ведомость вычисления координат точек теодолитного хода
  2. Выносное и централизованное хладоснабжение
  3. ГЛАВА 8. Расчеты водозаборов подземных вод в условиях конусов выноса
  4. КИНЕТИЧЕСКАЯ ЭНЕРГИЯ ТЕЛА (СИСТЕМЫ ТОЧЕК).
  5. Контрольные упражнения для определения уровня развития выносливости
  6. Коэффициент выносливости
  7. Метод угловых точек
  8. Методы оценки выносливости
  9. Общая характеристика выносливости. Понятие об утомлении, разновидности выносливости

Для выноса точек с проектными отметками используют методы геометрического, тригонометрического и гидростатического нивелирования. Метод геометрического нивелирования, обладающий высокой точностью и простотой реализации, имеет наибольшее распространение при строительстве. Метод тригонометрического нивелирования характеризуется меньшей точностью, однако этим методом можно значительно быстрее передавать отметки на монтажные горизонты. Гидростатическое нивелирование в строительстве используется обычно при выносе отметок под монтаж оборудования, когда превышения малы и предъявляются высокие требования к точности высотной разбивки.

Построение точек с проектными отметками методом геометрического нивелирования производят двумя способами: выведением и редуцированием.

Пусть требуется вынести на местность точку В с проектной отметкой НВ (рис. 5.1). Для выполнения этой задачи способом выведения посередине между точкой В и репером А с отметкой НA устанавливают нивелир. Производят отсчет а по рейке на репере и находят горизонт инструмента (визирования) НГВ = HА + а. Вычисляют отсчет b по рейке на точке В, при котором пятка рейки будет на проектном уровне b = HГВHB. Затем рейку устанавливают в точке В так, чтобы отсчет по ней был равен вычисленному значению b. На коле, забитом предварительно в точке B, под пяткой рейки карандашом фиксируют высотное положение искомой точки.

При монтаже конструктивных элементов и установке оборудования применяют способ редуцирования. В этом случае нивелированием из середины находят фактическое превышение точки В над репером и сравнивают его с проектным превышением . В точке B укладывают подкладку толщиной , верх подкладки будет на заданной проектной отметке.



Рис. 5.1. Построение превышения методом геометрического нивелирования



Погрешность построения точек с проектными отметками методом геометрического нивелирования зависит от дальности визирования, точности нивелира и делений рейки, способа отсчитывания и других факторов. Оптимальная длина визирного луча составляет 25 м.

Точность способа выведения зависит от способа фиксации высоты разбиваемой точки: при забивании колышка до проектного уровня погрешность фиксации 2 – 4 мм, при прочерчивании по метке (пятке) рейки – 1 мм, при вывинчивании болта с резьбой – 0,1 – 0,5 мм.

При тригонометрическом нивелировании превышения вычисляют по измеренному расстоянию и углу наклона:

, (5.1)

где s и d – наклонное расстояние и соответствующее ему горизонтальное приложение; – угол наклона; I, высота прибора и визирной цели; f – суммарная поправка за кривизну Земли и рефракцию.

Наклонные расстояния обычно измеряют светодальномером, а горизонтальные проложения получают из измерений мерными приборами. Угол наклона измеряют со средней квадратической погрешностью 2 – 3² (теодолитом типа Т2) и 5" (теодолитом типа Т5К).

При использовании метода тригонометрического нивелирования необходимо с высокой точностью знать высоту теодолита I над пунктом разбивочной сети. Высота прибора может непосредственно измеряться с использованием рулетки или определяться косвенным путем с помощью нивелира и рейки.

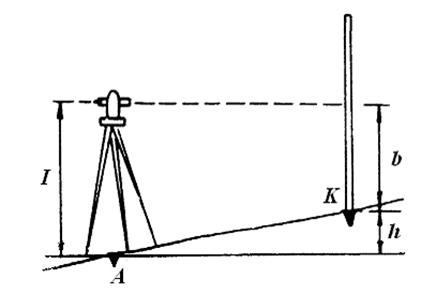

При косвенном способе на расстоянии 2 – 3 м от пункта А разбивочной сети (рис. 5.2), на котором будет установлен теодолит, забивают кол или выбирают стабильную точку K. При помощи нивелира и рейки измеряют превышение h между пунктом А и точкой K. Затем над пунктом А устанавливают теодолит, приводят трубу в горизонтальное положение (отсчет по вертикальному кругу соответствует месту нуля М0) и делают отсчет b по рейке, установленной на точке K. Тогда высоту I теодолита можно получить из выражения



. (5.2)

Рис. 5.2. Косвенный способ определения высоты теодолита
