Типы моделей данных

Читайте также:
  1. I. Создание баз данных
  2. Автоматическая проверка типа данных
  3. Агрегирование данных при выборке
  4. Адаптация эконометрических моделей
  5. Анализ данных.
  6. Анализ нотаций и моделей, применяемых при обосновании безопасности
  7. Аналитико-экспериментальный метод формализации математических моделей принятия оптимальных решений.
  8. База метаданных информационного хранилища (репозиторий ИХ)
  9. Базы данных
  10. БАЗЫ ДАННЫХ МОДЕЛИРОВАНИЯ



В настоящее время существует 3 модели данных.

• Иерархическая.

• Сетевая.

• Реляционная.

Исторически первой появилась Иерархическая модель данных. Иерархическая модель данных строится по прин­ципу иерархии типов объектов, т.е. один тип объекта яв­ляется главным, а остальные подчиненными.

Данные представлены в виде деревьев. Две вершины дерева связаны отношением подчиненности. Дерево обя­зательно содержит одну вершину, которая не имеет глав­ных. Такая вершина называется корнем. В данном случае это вершина 3. Вершины, которые не имеют подчинен­ных называются листьями, на рисунке это 1,2, 5, 7, 8, 9.

Вершина дерева хранит данные, характеризующие не­который объект и несколько связей с подчиненными вер­шинами.

Между главными и подчиненными объектами установ­лено отношение «один ко многим». Для каждого подчи­ненного типа объекта может быть только один исходный тип объекта.

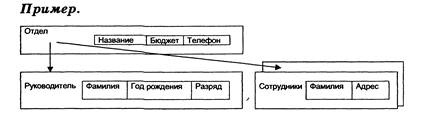

Главная вершина — Отдел — содержит информацию о названии, бюджете и телефоне отдела. Отдел имеет под­чиненную вершину Руководитель с информацией Фами­лия, Год рождения, Разряд и несколько подчиненных вер­шин сотрудники, каждый сотрудник характеризуется Фамилией, Адресом и т.д. Данное дерево содержит ин­формацию об одном отделе. Для описания второго отдела требуется второе дерево. База данных будет содержать несколько деревьев одинаковой структуры. Возможные операции с иерархической базой данных: переход между деревьями, создание и удаление дерева, поиск вершины дерева, изменение информации в вершинах. Работа с иерархическими базами данных основана на математичес­кой теории графов.

Сетевая модель данных.

Понятие главного и подчиненного объекта несколько расширено. Любой объект может быть главным и подчиненным.


Каждый объект может участвовать в любом чис­ле взаимодействий. Единственное ограничение — отно­шение подчиненности не может вернуться обратно к вер­шине, с которой оно начиналось.

Отдел содержит информацию: Название, Бюджет, Те­лефон и связи с Руководителем и несколькими Сотрудни­ками. Руководитель характеризуется Датой вступления в должность, Годом рождения, Разрядом. Сотрудники ха­рактеризуются Фамилией, Адресом. Вершина Руководи­тель связана с одной из вершин Сотрудников, в ней хра­нятся Фамилия и Адрес руководителя.

Реляционная модель данных.

В реляционной модели данных объекты и взаимодей­ствия между ними представляются с помощью таблиц. Каждая таблица должна иметь первичный ключ — поле или комбинацию полей, которая единственным образом идентифицирует каждую строку таблицы.

В настоящее время реляционная модель данных явля­ется наиболее популярной. На ее идеологии построены СУБД FoxPro, Access, Visual C++ и д.p.

Возможные операции в реляционной базе данных: со­здание таблиц и связей, изменение структуры таблиц, добавление, удаление и изменения записей, поиск данных, отбор данных из одной или нескольких таблиц и т.д.

Работа с реляционными базами данных основана на ре­ляционной алгебре.
