Диагностика ионосферного радиоканала с целью обеспечения минимума вероятности ошибки, принимаемого сообщения.



Основной характеристикой ионосферной линии радиосвязи является частотный диапазон прохождения радиоволн. Этот диапазон ограничен из-за нестабильности ионосферы и явлений дифракции и поглощения радиоволн. Сверху частотный диапазон ограничен максимально принимаемой частотой (МПЧ) - это та частота, на которой возможен прием. Из-за эффекта поглощения частотный диапазон ограничивается снизу наименьшей принимаемой частотой (НПЧ). Разность МПЧ и НМЧ - частотный диапазон прохождения радиоволн для данной радиолинии, в определенное время суток, время года и т. д.

Множество путей распространения сигнала на одной частоте приводит к интерференционным замиранием сигнала. Изменение ионосферы происходят достаточно быстро. В дневное время на радиолинии примерно 3000 тыс. км - изменение частотного диапазона ионосферы - 0,5-1,5 часа. В ночное время и переходное - 5-15 мин. Поэтому для работы радиолинии и выбора частот необходим прогноз. Существуют методы долгосрочного прогноза и оперативного прогноза с помощью системы "Ионозонды". Долгосрочный прогноз использован на расчетах при использовании математических моделей аналитических или статистических. Ионозонды необходимы для оперативного получения состояния ионосферы.

Ионозонды бывают вертикальные, наклонные и возвратно-наклонные. Вертикальные определяют состояние ионосферы непосредственно над пунктом расположения. Квазивертикальное зондирование приемник и передатчик разнесены на расстояние не более 25 км. Наклонное зондирование - передатчик и приемник разнесены на расстояние полос одного скачка. Возвратно-наклонные осуществляют прием в точке передачи.

Ионозонды бывают импульсными, обладающие большими массогабаритными параметрами, и ионозонды в которых используются сигналы с расширенным спектром. Ионозонд, в котором используется линейно-модулированный, частотный сигнал, обладает небольшими габаритами с мощностью излучения 1-10 Вт. Ионозонды включаются в систему радиосвязи, и с помощью их определяется частотный диапазон прохрждения радиосигналов, и выбирается оптимальная рабочая частота (ОРЧ) радиосвязи. Одним из критериев ОРЧ является минимум вероятности ошибки. Определенные параметры по обратному каналу передаются в пункт передачи, и осуществляется передача на ОРЧ.

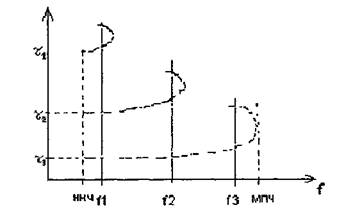

С помощью ионозонда получают ионограмму, которая показывает зависимость времени грунтового зондирования от излучаемой частоты.



Рисунок 2.1.2.3 – Ионограмма.





РРЛ - это цепочка приемно-передающих станций, отстоящих на расстоянии 40...70 км, в случае малопересеченной местности. На оконечных станциях (ОРС) производится преобразование сообщений, поступающих от МТС, МТА и МВА (междугородных вещательных аппаратных), в сигналы радиочастоты.

С помощью УРС решаются задачи разветвления и объединения потоку информации и передаваемые по разным РРЛ УРС располагаются либо на пересечении различных РРЛ, либо вблизи населенных пунктов ОРС и УРС являются обслуживаемыми станциями. Технический персонал не только обслуживает эти станции, но и осуществляет управление и контроль ближайших ПРС. Участок РРЛ между двумя соседними обслуживаемыми станциями, составляет в среднем 300-500 км, и делится примерно пополам на соответствующие зоны обслуживания ПРС выполняют функции активных или пассивных ретрансляторов, и, как правило, являются не обслуживаемыми.
