Антенно-фидерные устройства РРЛ

Читайте также:

Сантиметровый диапазон частот является основным для РРЛ. Антенны этого диапазона построены по единому принципу. Рупорный излучатель и металлический отражатель, по форме которого и квалифицируют антенны.

1. Параболическая антенна.

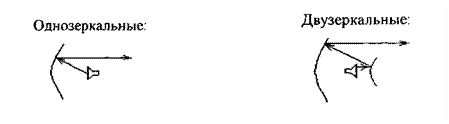

Данные антенны имеют отражатель в форме параболоида вращения. Бывают оси симметричные (в центре) и со смещенной фокальной осью. Различают однозеркальные и двузеркальные.

2. Рупорно-параболическая антенна (РПА).

Представляет собой сочетание отражающей поверхности в форме несимметричной вывески из параболоида вращения, пирамидального рупора, объединенного в единую металлическую конструкцию с зеркалом и питающего рупорного перехода.

3. Перископическая антенна.

Состоит из нижнего зеркала-излучателя на земле и верхнего зеркала - переизлучателя расположенного на опоре. В зарубежных установках в основном используется двухэлементная схема. Нижнее зеркало запитывается передатчиком. В отечественных РРЛ трехэлементная схема, когда облучатель устанавливается непосредственно в здании, а нижнее зеркало выполняется по схеме вынесенного излучателя.

Главное требование к антеннам РРЛ при двухчастотном плане: малый уровень бокового и заднего излучения. Наилучшими свойствами обладают РПА, имеющие развязку до 70 дБ.
