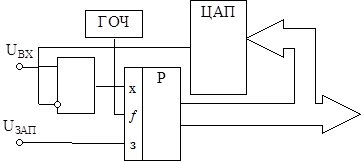

АЦП с регистром поразрядного уравновешивания

Алгоритм работы регистра последовательного приближения (регистра поразрядного уравновешивания) сводится к следующему. Цикл преобразования начинается с обнуления состояния регистра. В дальнейшем по каждому тактовому импульсу ГОЧ последовательно переводятся в единичное состояние все разряды регистра, начиная со старшего. На каждом такте цифровой код передается на вход ЦАП, выходной сигнал которого сравнивается с входным компаратором. Выходной сигнал компаратора определяет условия фиксации единичных значений в разрядах выходного кода. Так, если UВХ > UВЫХ, единица в соответствующих разрядах фиксируется, если UВХ < UВЫХ, фиксируется 0. В результате через N тактов ГОЧ (N — разрядность кода) на выходе регистра формируется код, соответствующий преобразованному входному сигналу.
