Вопрос № 13



Маслоизготовители предназначены для получения масла методом сбивания сливок нормальной жирности (30…40 %), а маслообразователи – для получения масла из высокожирных сливок (до 80…82 %).

В маслоизготовителях осуществляются сбивание сливок и обработка масляного зерна для придания ему однородности и соответствующей структуры. Одновременно с созданием структуры регулируется и состав масла (по массовой доле воды в масле). Таким образом, при сбивании сливок масло образуется в результате механического воздействия на сливки нормальной жирности.

В маслообразователе регулирования состава масла не проводится. В него поступают сливки в полном соответствии с составом компонентов в масле. В маслообразователях осуществляется изменение структуры высокожирных сливок. Для этого высокожирные сливки интенсивно охлаждаются в первый период и подвергаются механическому воздействию при одновременном более глубоком охлаждении во второй. Таким образом, масло образуется в результате механического и теплового воздействия на высокожирные сливки.

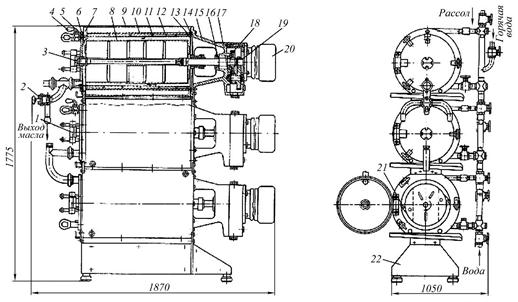

Трехцилиндровый маслообразователь Т1-ОМ-2Т предназначен для переработки высокожирных сливок в сливочное масло.

Он состоит из станины 22, унифицированных цилиндров одинаковой конструкции. Каждый из цилиндров включает фланцы передний 7 и задний 13, обшивку 9, обечайки наружную 10 и внутреннюю 12, вытеснительный барабан, крышку 5, втулку направляющую 3, кран воздушный 4, кронштейн 1, кольцо уплотнительное 6 и 14, подшипники 16, 17, шестерни 18, 19, редуктор и рубашку для охлаждения продукта водой. В рубашке проложена и закреплена спираль 11. Задней стенкой цилиндра является торцевой диск редуктора 15, а передней 5– крышка



Вытеснительный барабан 8 изготовлен из нержавеющей стали с ребрами жесткости. На нем размещены два ножа 21, оснащенных пластинками из пластмассы. Ножи свободно поворачиваются над плоскостями вытеснительного барабана. При вращении барабана ножи под действием центробежной силы отбрасываются и прижимаются лезвием к внутренней поверхности цилиндра.

Для удаления воздуха и контроля за наполнением цилиндра сливками в верхней части крышек расположены воздушные краны, которые открываются при пуске маслообразователя. В нижней части крышки верхнего цилиндра размещен кран 2 для выпуска продукта. На выходе продукта установлены выпускной кран 2 и термометр сопротивления для контроля за температурой выходящего масла.

От электродвигателя 20 маслообразователь приводится в движение через редуктор 15.

Высокожирные сливки с температурой 80…90 °С подаются в нижний барабан маслообразователя, а рассол и ледяная вода – в охлаждающую рубашку. При работе слой сливок срезается ножами и перемешивается. Температура масла на выходе обычно не превышает 10…12 °С. Масло, перемещаясь к выпускному патрубку, выходит из него. Продолжительность нахождения продукта в маслообразователе 3…6 мин.

В нижнем цилиндре высокожирные сливки, охлаждаясь до температуры кристаллизации глицеридов (22…23 °С), сохраняют свойства эмульсии. Температура рассола в нижнем цилиндре –1…–3 °С, в среднем –3…–5 °С. В среднем цилиндре начинается процесс структурообразования: жир из жидкого состояния переходит в вязкопластичное и отвердевает в течение 5…20 с. Продукт в среднем цилиндре охлаждается до 11…13 °С. В верхнем цилиндре вследствие механического воздействия в течение 150…250 с продукт приобретает мелкокристаллическую структуру и пластическую консистенцию.

Температура продукта в верхнем цилиндре вследствие охлаждения водой при температуре 7…9 °С даже повышается на 1…2 °С. Выделение тепла при механическом воздействии превышает отвод через стенку цилиндра к охлаждающей воде. Оптимальным углом установки ножей является угол 35, а кольцевой зазор при производительности 450, 650 и 850 кг/ч соответственно 15, 22 и 29 мм.
