Фрикционные молоты с ремнем

Читайте также:
  1. АНТИФРИКЦИОННЫЕ СПЛАВЫ (БАББИТЫ)
  2. Винтовые фрикционные молоты (прессы).
  3. Паровоздушные молоты.
  4. Пневматические молоты.
  5. Приводные механические молоты.
  6. Фрикционные молоты с доской.
  7. Фрикционные передачи

Молоты с ремнем применяются для горячей штамповки и имеют падающие части весом от 1,45 до 19,5 кн [0,15—2 Т].

Подъем бабы производится при помощи ремня, соединенного с подъемным механизмом, который приводится в работу электродвигателем.

Привод молотов с ремнем может быть двух типов.

В приводе с нажимным роликом последний прижимает ремень к подъемному барабану. Возникающая при этом сила трения и заставляет ремень двигаться.

В приводе второго типа баба приводится в движение специальным механизмом (рис. 2.5).

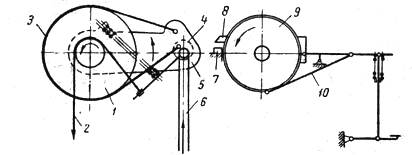

1- подъемный барабан, 2 –трос, 3 – лента, 4 –эксцентрик, 5 – рычаги, 6 – ремень, 7 – упор, 8 –угольник, 9 –тормозной барабан, 10 – тормозная лента

Рисунок 2.5 - Привод фрикционного молота с ремнем.



Главный вал механизма вращается непрерывно вместе с подъемным барабаном 1. Если потянуть за трос 2, то лента 3, до того свободно облегавшая барабан 1, вследствие поворота эксцентрика 4 натянется. В результате сцепления ленты с барабаном повернутся рычаги 5, поднимая ремень 6, а значит, и бабу молота. Одновременно поворачивается тормозной барабан 9, расположенный также на главном валу. Тормозная лента 10 ослабляется после того, как угольник 8, имеющийся на барабане, столкнется с упором 7. Таким образом, ничто не препятствует подъему бабы. Остановка бабы происходит при освобождении троса, когда барабан 9 поворачивается в обратную сторону и происходит натяжение тормозной ленты. Чтобы произвести удар, надо нажать на педаль и тем самым выключить тормоз.

Таким образом, для работы одиночными ударами следует после удара отпустить педаль, а для получения серии ударов — держать педаль в нажатом положении.

Ремни для молотов изготовляются из нейлона и обла­дают большой прочностью и износостойкостью. Подъем­ные устройства снабжаются воздушным или водяным ох­лаждением.

Привод молотов с ремнем может быть индивидуаль­ным или групповым. При групповом приводе молоты особенно экономичны.
