Принцип действия генератора и электродвигателя. Обратимость эл. Машин

Читайте также:
  1. F 1 f 2 f 3 частота воздействия на человека
  2. I. Основные принципы и идеи философии эпохи Просвещения.
  3. I. Сущность инженерного обеспечения боевых действий войск, предъявляемые к нему требования и важнейшие его принципы.
  4. II. ОСНОВНЫЕ ФАКТОРЫ РАДИАЦИОННОЙ ОПАСНОСТИ И МЕДИЦИНСКИЕ ПОСЛЕДСТВИЯ ОТ ИХ ВОЗДЕЙСТВИЯ НА ОРГАНИЗМ.
  5. II. Принципы средневековой философии.
  6. III. Корпоративные постулаты и принципы работы сотрудников
  7. IV. В теории правового государства выделяются следующие элементы: принцип верховенства права, разделения власти на 3 ветви, независимости суда, конституционного статуса граждан.
  8. VI. ПРИНЦИПЫ СОРТИРОВКИ БОЛЬНЫХ С ОЛБ.
  9. Анализ видов и уровня техногенного воздействия строительного предприятия на окружающую среду
  10. Анализ известных реологических методов описания взаимодействия вибрирующих рабочих органов с порошковыми средами

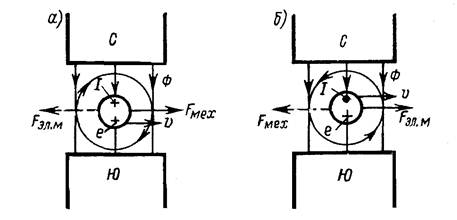

Рис.1.2. Принцип обратимости электрических машин:

а– генератор; б– двигатель



Действие двигателя постоянного тока основано на использовании явления возникновения электромагнитных сил в соответствии с законом Ампера, а действие генератора постоянного или переменного тока основано на использовании электромагнитных сил в соответствии с законом Фарадея (Максвелла).

Предположим, что к проводнику генератора, находящемуся в магнитном поле Ф, приложена механическая сила Fmex, под действием которой проводник перемещается вправо. При этом в проводнике возникает индуцированная ЭДС, направление которой согласно правилу правой руки будет «от нас». Поскольку цепь проводника замкнута, то по нему под действием ЭДС потечет ток I.

В результате возникновения магнитного поля вокруг проводника с током и взаимодействия его с основным магнитным полем возникает электромагнитная сила F эл.м, приложенная к проводнику, направление действия которой согласно правилу левой руки будет влево, как это имеет место при работе двигателя.

Если по проводнику двигателя протекает ток в направлении «к нам», то на него действует электромагнитная сила F эл.м, направленная согласно правилу левой руки вправо. Вследствие перемещения проводника под действием этой силы в проводнике наводится ЭДС, как это имеет место при работе генератора.

Направление данной ЭДС согласно правилу правой руки будет противоположно направлению тока в проводнике, поэтому в двигателях ее называют противо-ЭДС. Условно можно считать, что под действием противо-ЭДС в проводнике появляется противоток, взаимодействие которого с основным магнитным потоком вызывает появление силы, совпадающей с направлением силы Fмех, (фактически в двигателе эта сила создается сопротивлением вращаемого механизма).

Из изложенного следует так называемый принцип обратимости электрических машин: Любой генератор может работать двигателем, а любой двигатель может работать генератором.
