Тема 2.2. Трехфазный трансформатор

Читайте также:
  1. Трансформатор.
  2. Трансформатор.

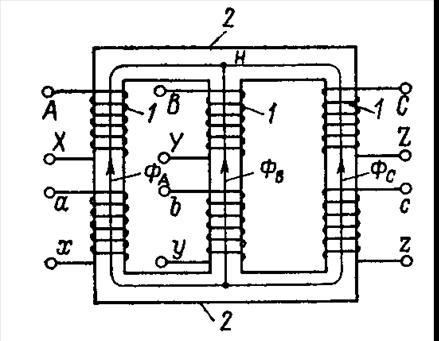

Рис. 2.2. Схема электромагнитная трехфазного трансформатора



Состоит из трех стержневого магнитопровода, на каждом стержне которого размещены две обмотки, принадлежащие одной фазе: первичная и вторичная..

В каждом из стержней (каждой фазе) создаются соответственно магнитные потоки, сдвинутые в пространстве относительно друг друга на 120°

В установках с трехфазными трансформаторами потребители подключаются таким образом, чтобы нагрузка отдельных фаз была примерно одинаковой – симметричной. Следует обратить особое внимание на то, что при неравномерной нагрузке фаз трехфазного тр-ра, при соединении вторичной обмотки звездой, увеличение напряжения недогруженных фаз может достигать величин линейного напряжения, что вредно сказывается на включенных потребителях и изоляции обмоток.

При недогрузке тр-ра КПД снижается, увеличивается реактивная мощность, изменяется вторичное напряжение. Наилучшие условия работы будут при полной загрузке.

Обмотки трехфазного трансформатора могут соединяться звездой и треугольником. Если обмотки, соединенные звездой имеют выведенную нулевую точку, то соединение обозначается Yо.

Каждой схеме соединения обмоток трехфазного трансформатора соответствует определенная группа соединений (рис. 2.3).

Группой соединений называется угловое смещение векторов линейных ЭДС вторичной обмотки относительно векторов линейных ЭДС первичной обмотки. При этом пользуются циферблатом и стрелками часов. Вектор фазы линейной ЭДС первичной обмотки принимают за одну стрелку часов, которую закрепляют против цифры 12, вектор той же фазы линейных ЭДС вторичной обмотки принимают за другую стрелку, которая устанавливается так, чтобы угол между стрелками был равен углу между векторами. Цифра, на которую показывает эта стрелка, определяет группу соединения обмоток трансформатора. Если, например, первичная и вторичная обмотки трансформатора соединены по схеме «звезда», то группа соединений будет звезда— звезда двенадцать (Ү/Ү—12). При этом система линейных ЭДС вторичной обмотки повторяет систему линейных ЭДС первичной обмотки, а угол сдвига фаз между векторами линейных ЭДС равен нулю, т. е. оба вектора показывают на цифру 12 (рис. 2.3, а).

Если вторичная обмотка намотана встречно первичной, то векторы линейных ЭДС находятся в противофазе. Группа соединения обмоток при этом будет Ү/Ү—6.

Соединению обмоток по схеме «звезда—треугольник» при одинаковом направлении намотки соответствует группа Ү/∆—11 (рис. 2.3, б), при противоположном направлении намотки — Ү/∆—5.

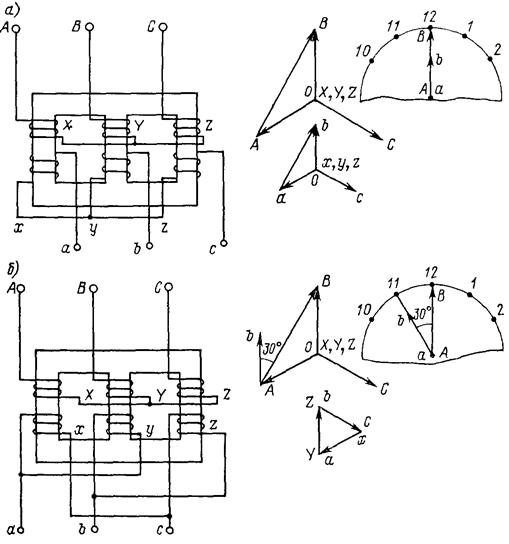

Рис 2.3. Группы соединений обмоток трехфазного трансформатора
