Передатчик РЛС

Читайте также:
  1. Передатчик радиостанции
  2. Передатчики РРЛ.
  3. Р-855УМ (Р-855А1), передатчик Р-855А2
  4. Строятся по сотовому принципу, все передатчики работают на одной частоте.

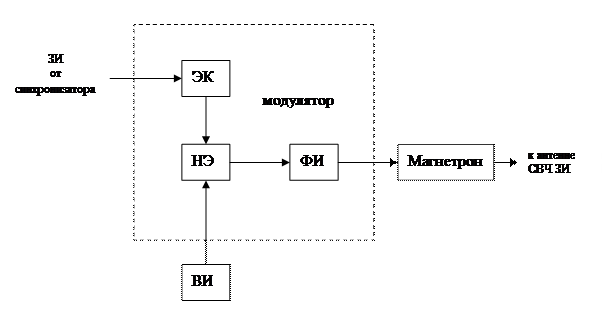

Длительность импульса составляет 0,001 периода излучения. Мощность судовых РЛС порядка 7 – 10 кВт в импульсе, что требует мощного источника питания. В паузах между излучениями от высоковольтного источника ВИ заряжается накопитель энергии НЭ. По запускающему импульса ЗИ по синхронизатору, электронный ключ ЭК подключает накопитель энергии к формирователю импульса ФИ.

Амплитуда импульса 8 – 10 тыс. Вольт, а длительность равна длительности импульса СВЧ, т.е с.

Сформированный импульс подаётся на катод магнетрона, который генерирует сверх – высокочастотный зондирующий импульс.



Накопитель энергии, электронный ключ и формирователь импульса образуют модулятор.



В современных РЛС используются модулятор магнитного типа. Упрощенная схема имеет вид:



В паузах между излучениями от высоковольтного источника, заряжается конденсатор С1 являющийся накопителем энергии.

Диод Д – предназначен для предотвращения разряда С1 на источник, а индуктивность L – для сглаживания пульсаций от источника.

По запускающему импульсу ЗИ, терристор V – открывается, точки А и В закорачиваются и начинается разряд конденсатора С1 через первичную обмотку импульсного трансформатора (ИТ1). От вторичной обмотки ИТ1 заряжаются конденсаторы С2 и С3, причём основная доля энергии приходится на С3. Индуктивность Lk является не линейной, т.е при малых токах её сопротивление стремится к , и по мере увеличения тока падает до нуля. Т.е по мере заряда конденсатора С3, сопротивление (Lk) уменьшается и начинается лавинообразных разрядов конденсатора С3, через первичную обмотку импульсного трансформатора ИТ2. Снимаем со вторичной обмотки ИТ2 импульс, подаётся на магнетрон, который за счет своих собственных резонансных свойств генерирует СВЧ колебания. Длительность импульса определяется эквивалентной ёмкостью и индуктивностью схемы, и изменяется переключением конденсатора С3, ручкой шкалы.
