ФРЕЗЕРНЫЕ РАБОТЫ, УСТРОЙСТВО И НАЗНАЧЕНИЕ УНИВЕРСАЛЬНОГО ГОРИЗОНТАЛЬНО-ФРЕЗЕРНОГО СТАНКА

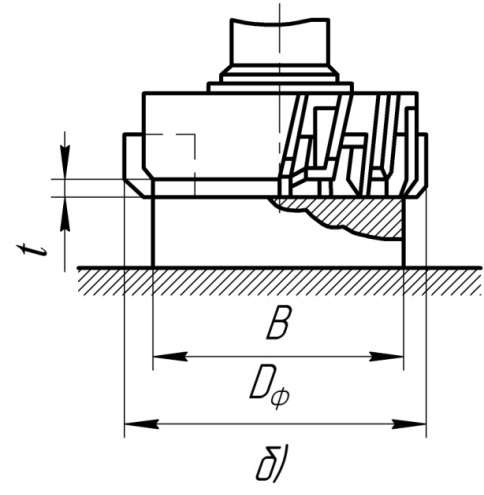

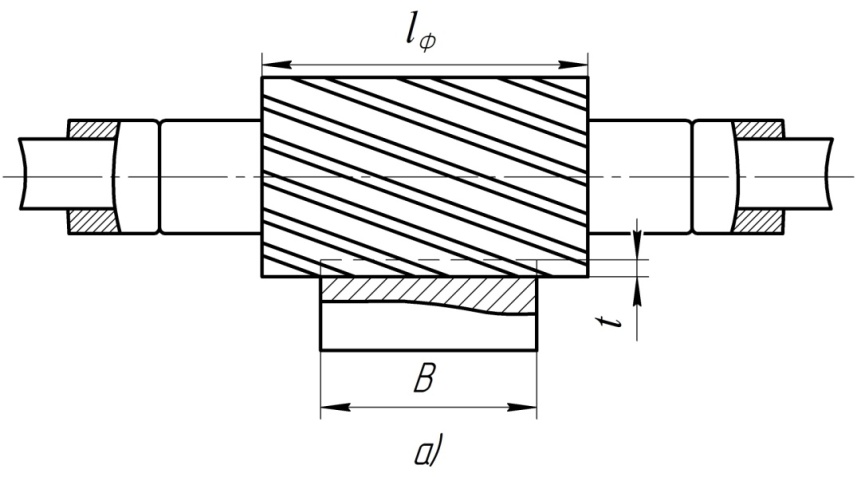

Фрезы классифицируют по характеру выполняемой работы, по конструкции и креплению зубьев, по расположению зубьев относительно оси фрезы и другим признакам. Основные типы фрез показаны на рисунке 43. Цилиндрические фрезы (рис.43,а) применяют для обработки открытых плоскостей. Торцовые фрезы (рис.43,б) имеют зубья на цилиндрической и торцовой поверхностях. Эти фрезы применяют для обработки открытых плоскостей, их изготовляют со вставными резцами, закрепленными в массивном корпусе.

Дисковые фрезы применяют для обработки уступов, пазов, лысок, многогранных и других плоскостей на прямоугольных и круглых заготовках. Дисковые фрезы могут быть одно-, двух- и трехсторонними. Режущие кромки трехсторонней дисковой фрезы (рис.43,в) расположены на обоих торцах и на цилиндрической части. Зубья на цилиндрической части могут располагаться параллельно оси фрезы или под некоторым углом к ней. Двухсторонняя дисковая фреза имеет режущие кромки на одном торце и на цилиндрической части. Односторонняя дисковая фреза имеет режущие кромки только на цилиндрической части.

Прорезные и отрезные фрезы (рис.43,г) применяют для прорезки узких пазов (шлицы винтов и др.) и отрезки (разрезания) заготовок.

Концевые фрезы (рис 43,д) применяют для обработки плоскостей, уступов, пазов и криволинейных контуров по разметке и копиру. Концевые фрезы имеют режущие кромки на цилиндрической части (обычно расположенные по винтовой линии) и на торце.

Угловые фрезы (рис.43,е) применяют для изготовления поверхностей, расположенных под некоторым углом друг к другу.

Фасонные фрезы (рис.43,ж) применяют для обработки сложных фасонных поверхностей; профиль фасонной фрезы должен соответствовать профилю обрабатываемой детали.

Рисунок 43 - Основные типы фрез.
