Характеристики электромагнитного ТК

Читайте также:
  1. АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИНТА
  2. Билет 13. Основные характеристики и функции чувств.
  3. Билет 13. Основные характеристики и функции чувств.
  4. Векторы электромагнитного поля
  5. Ветер и его характеристики
  6. Взлетные характеристики самолета
  7. Виды радиосигналов и их основные характеристики
  8. Влияние параметров горючих и смазочных материалов на эксплуатационные характеристики летательных аппаратов»
  9. ВОДОХРАНИЛИЩЕ, НИЖНИЙ БЬЕФ И ИХ ХАРАКТЕРИСТИКИ.
  10. Вывод характеристики дроссельного расходомера.

1. Чувствительность ТК - это отношение звукового давления, развиваемого ТК, к напряжению на зажимах ТК.

Sтк = P/E (Па/В)

Sтк зависит зависит от частоты. Эта зависимость называется частотной характеристикой ТК и является неравномерной. Неравномерность возникает из-за совпадений собственных колебаний мембраны и колебаний массы воздуха. Для уменьшения неравномерности частотной характеристики в ТК ставят пластмассовую прокладку, через которую выводят концы полюсных наконечников.

На частоте собственных колебаний мембраны (от 700 до 1000 Гц) чувствительность ТК уменьшается, а на низких и высоких частотах увеличивается.

ΔS = 20 lgSткmax /Sтк min

2. Устойчивость к климатическим условиям.

Н - нормальные, температура применения от –10оС до +45оС.

У - устойчивые, температура применения от –50оС до +50оС.



МТТ. МК и ТК объединяются в МТТ, которая состоит из полой рукоятки и двух гнезд. Корпус микротелефона изготовляют из пластмассы. Средняя часть корпуса (пустотелая) является рукояткой.

В верхней части корпуса имеется гнездо для телефонного капсюля. Этот капсюль закрепляется в гнезде навинчивающейся крышкой с отверстиями в центре (ушной раковиной).

В нижней части корпуса находится гнездо для микрофонного капсюля. Микрофонный капсюль, установленный в нижнем гнезде, закрепляется в нем навинчивающейся крышкой с отверстиями, называемой амбушюром (от французского "embouchure" — у рта).

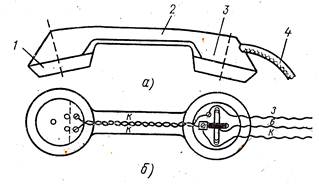

а) Конструкция микротелефона. б) Схема включение шнура. 1. Слуховая раковина. 2. Рукоятка. 3. Амбушюр. 4. Микротелефонный шнур. К – красный З – зеленый Б - белый



В нижнем гнезде расположена колодочка с пружинами для подключения микрофонного капсюля и контактными винтами для присоединения проводов, которые через полую рукоятку проходят в верхнее гнездо и подключаются к контактным винтам на корпусе ТК, а также для подключения жил микротелефонного шнура. Этим шнуром микрофон и телефон соединяется с остальными разговорными приборами, находящимися в телефонном аппарате.

В современных ТА МТТ выполняется из двух половин: корпуса и крышки.



РЫЧАЖНЫЙ ПЕРЕКЛЮЧАТЕЛЬ предназначен для подключения к линии либо вызывных приборов (МТТ лежит на аппарате), либо разговорных приборов (МТТ снята).

Рычажный переключатель смонтирован на фигурной подставке из пластмассы или металла. В верхней части подставки укреплен на оси рычаг с двумя выступами. К рычагу прикреплена одним концом спиральная пружина. Второй конец этой пружины укреплен на выступе подставки. В выступах находятся две плоские пластины, свободно перемещающиеся в вырезах корпуса аппарата. В средней части рычага имеется размыкатель, установленный между группами контактных пружин, которых может быть одна, две (чаще всего) или три.

Каждая группа имеет по две или три пружины.

Для защиты от пыли пакет пружин закрыт пластмассовым колпачком с вырезами, в которых перемещается размыкатель.

Если микротелефон снят с аппарата, рычаг под действием спиральной пружины поворачивается на оси и размыкатель опускается вниз. Вследствие этого контактные пружины переключаются.

Примечание.

1. В некоторых ТА РП имеет одну нажимную пружину.

2. Иногда вместо РП используют геркон, вмонтированный в корпус ТА, и постоянный магнит, вмонтированный в микротелефон.

Геркон - это герметизированный контакт, который представляет собой две или три пружины из специального сплава, помещенные в стеклянную трубку, заполненную гелием, азотом или их смесью (реже - водородом).

Пружины переключаются под действием магнитного потока, создаваемого постоянным магнитом.



ПОЛЯРИЗОВАННЫЙ ЗВОНОК состоит из стального основания, на котором укреплены сердечники электромагнита с обмотками, соединенными последовательно, а также постоянный магнит, имеющий форму круглого стержня.

Над концами сердечников электромагнита расположен якорь с бойком, по обе стороны которого находятся чашки. Якорь закреплен в центре так, что его концы могут свободно поворачиваться относительно оси.

1. Постоянный магнит. 2. Сердечник. 3. Обмотка. 4. Звонковые чашки. 5. Рычаг. 6. Боек. 7. Якорь. 8. Ось якоря.



Когда через обмотки электромагнита переменный (вызывной) ток не проходит, то через сердечник электромагнита, якорь и основание проходит только магнитный поток Ф0, создаваемый постоянным магнитом. При таком направлении магнитного потока постоянная полярность концов обоих сердечников электромагнита одинаковая.

Когда через обмотки электромагнита проходит переменный ток, то возникает переменный магнитный поток Ф~, который в течение одного полупериода будет совпадать по направлению с потоком постоянного магнита в одном сердечнике, а в другом сердечнике эти потоки будут взаимно противоположны.

Вследствие этого сила притяжения якоря ко второму сердечнику (где направление потоков совпадает) возрастет, а к первому сердечнику (где направление потоков противоположно) - ослабнет. В результате якорь притянется ко второму сердечнику и боек ударит по левой звонковой чашке.

При перемене направления переменного тока (в следующем полупериоде) изменится и направление переменного магнитного потока. В сердечнике электромагнита, где раньше направление постоянного и переменного потока совпадало, эти потоки будут взаимно противоположны, а в том сердечнике электромагнита, где раньше потоки были взаимно противоположны, их направления совпадут и якорь перекинется к этому сердечнику, а боек ударит по другой звонковой чашке и т. д.

За период боек дважды ударяет по чашкам, а за 1 секунду - 50 раз.

Телефонные аппараты снабжены регулятором громкости звонка. В таких аппаратах наружу выводится специальный регулировочный диск, который устанавливают на основании аппарата. Поворотом регулировочного диска достигается усиление или ослабление громкости звучания звонка.

Регулировка.

1. Зазор между чашкой и бойком должен быть от 0,1 до 0,2 мм. Для регулировки ослабить винты, крепящие чашки и, поворачивая чашки, установить щупом зазор.

Центры чашек смещены. Вращая чашки, можно менять зазор между чашками и бойком, регулируя тем самым громкость звонка.

2. Якорь должен быть прижат к одному из сердечников и без постороннего усилия перемещаться не должен. Для регулировки надо ослабить винты и, перемещая ЭМ, добиться нужного положения.

3. Ход якоря звонка должен быть равен 0,4 ± 0,1 мм. С помощью щупа установить зазоры.

4. Уровень громкости звука должен быть 70 - 75дБ на расстоянии 0,5 м от ТА.

Трансформатор.

Трансформаторы в телефонных аппаратах служат

- для согласования входного сопротивления линии с сопротивлением ТА;

- для связи отдельных элементов схемы ТА.

Телефонный трансформатор представляет собой пластмассовый каркас с обмотками, внутри которого расположен сердечник, собранный из пластин трансформаторной стали. Пластины изолированы одна от другой слоем лака, нанесенного на одну из сторон каждой пластины. Концы обмоток припаяны к лепесткам, запрессованным в щеки каркаса.

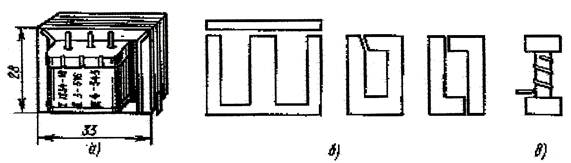

а) Трансформатор. б) Пластины. в) Бифилярная обмотка.

В ТА чаще всего используются трансформаторы с тремя обмотками: линейной, балансной, телефонной.

Трансформатор может иметь бифилярную обмотку, которая представляет собой чисто активное сопротивление.

Иногда в ТА используется дифференциальный автотрансформатор, имеющий одну обмотку с несколькими выводами.

Балансный контур.

Предназначен для устранения «местного эффекта», который заключается в прослушивании собственного голоса в ТК.

Балансный контур совместно с трансформатором согласует входное сопротивление линии с сопротивлением ТА. Представляет собой набор резисторов и кондесаторов, соединенных последовательно-параллельно.

Искрогасительный контур.

При пульсировании импульсных контактов НН на них накапливается статический заряд, который может привести к искровому разряду. При этом на контактах образуется нагар, который препятствует прохождению тока. Для устранения этого явления параллельно импульсным контактам НН включается искрогасительный контур, который представляет собой последовательно соединенные резистор и конденсатор.

Номеронабиратель.

НН — это механизм, при помощи которого создаются тестоковые импульсы и передаются на АТС для управления приборами АТС при установлении соединения между телефонными аппаратами абонентов.

НН собран на пластмассовом основании и имеет два диска - неподвижный цифровой и подвижный заводной.

На большой оси НН жестко закреплены заводной диск, большая шестерня и пластмассовый упор-сегмент. Одним концом с большой осью сцеплена заводная пружина, другой конец которой закреплен на основании НН.

Большая шестерня сцеплена зубьями с малой, которая свободно надета на малую ось и может вокруг нее вращаться. На малой шестерне укреплена собачка, а на малой оси жестко закреплены храповик, червячная шестерня и импульсная звездочка. С червячной шестерней сцеплена ось регулятора скорости.

Регулятор скорости имеет ось, на которой находится П-образная пружина с тормозными колодками. При вращении колодки трутся о тормозной диск, обеспечивая равномерное вращение НН.

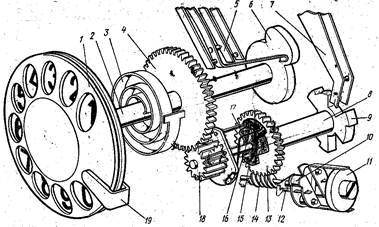

  1. Заводной диск. 2. Главная ось. 3. Заводная пружина. 4. Большая шестерня. 5. Шунтирующие контакты. 6. Упор-сегмент. 7. Импульсные контакты. 8. Втулка. 9. Импульсная звездочка. 10. Грузики. 11. Тормозной диск. 12. Пружина. 13. Червячная шестерня. 14. Червяк. 15. Храповая собачка. 16. Прижимная пружина. 17. Храповик. 18. Малая шестерня. 19. Пальцевый упор.





На основании НН расположены контактные пружины:

- импульсные, которые размыкаются импульсной звездочкой и предназначены для создания импульсов;

- шунтирующие, которые переключаются упор-сегментом и используются в телефонном аппарате для шунтирования «лишних» импульсов» и разговорных приборов во время посылки импульсов набора номера.
