Четвертый такт – выпуск

Четвертый такт – выпуск.

Во время четвертого такта происходит очистка цилиндра от выпускных газов. Поршень, перемещаясь от НМТ к ВМТ, вытесняет газы из цилиндра через открытый выпускной клапан. В четырехтактных двигателях открывают выпускное отверстие на 40–80° до прихода поршня в НМТ (точка b) и закрывают его через 20-40° после прохода поршнем ВМТ. Таким образом, продолжительность очистки цилиндра от отработавших газов составляет в разных двигателях от 240 до 300° угла поворота коленчатого вала.

3.3 Индикаторная диаграмма.

Схема работы четырехтактного карбюраторного двигателя:
1 - кулачок распределительного вала для выпускного клапана; 2 - толкатель выпускного клапана; 3 - кулачек распределительного вала для впускного клапана; 4 - толкатель впускного клапана; 5 - выпускная труба; 6 - выпускной клапан; 7 - запальная свеча; 8 - штанга впускного клапана; 9 - коромысло впускного клапана; 10 - карбюратор; 11 - впускной клапан;

12 - впускная труба; 13 - цилиндр; 14 – поршень.

3.4.Порядок работы разных двигателей.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 360⁰.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180⁰, ну а порядок работы цилиндров может быть 1- 3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120⁰).

Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90⁰).

Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90⁰ .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.

Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

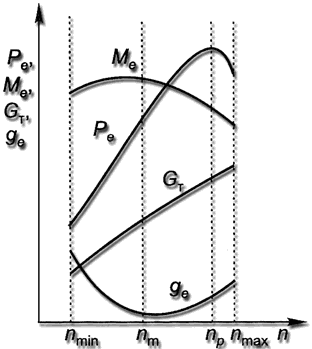

3.5. Скоростной характеристикой называются зависимости эффективной мощности Ne и эффективного крутящего момента Ме двигателя от угловой скорости коленчатого вала ω_e.
У двигателя различают два тина скоростных характеристик: внешнюю (предельную) и частичные.
Внешнюю скоростную характеристику получают при полной нагрузке двигателя, т.е. при полной подаче топлива. Внешняя скоростная характеристика бензинового двигателя без ограничителя угловой скорости коленчатого вала

Бензиновый двигатель.

Внешняя скоростная характеристика бензинового двигателя с ограничителем угловой скорости коленчатого вала
Ограничитель угловой скорости автоматически уменьшает подачу горючей смеси в цилиндры двигателя и снижает угловую скорость коленчатого вала с целью повышения долговечности двигателя. Ограничитель вступает в действие на той части внешней скоростной характеристики, на которой мощность двигателя почти не возрастает с увеличением угловой скорости коленчатого вала. Включение ограничителя соответствует максимальной угловой скорости ω_max=(0.8…0.9) ω_N.Максимальной эффективной мощностью в этом
случае является наибольшая мощность, которую может развить двигатель при отсутствии ограничителя, т.е. N_max, соответствующая угловой скорости коленчатого вала ωN.

Скоростная характеристика двигателя

- дизеля.

Вывод: в ходе работы ознакомился с основными типами автомобильного подвижного состава, их назначением, классификацией, маркировкой, основными техническими параметрами. Ознакомился с классификацией, механизмами и системами автомобильных двигателей, а также изучение их рабочих циклов.
