ПРИМЕР 1

Для группы из пяти электроприемников (10, 11, 19, 20, 26) построим групповой график и рассчитаем его параметры. Исходные данные по группе представлены в табл. 1.4, 1.5. Номинальное напряжение .


Таблица 1.4. Исходные данные нагрузки группы электроприемников

№ эл. приемника Потребляемая мощность в часы смены, кВт Средняя нагрузка, рср, кВт
0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8
17,5
13,9
0,7 0,2 0,1 0,8 0,35
2,5 2,5 8,5
33,5
Итого, кВт 136,7 105,2 30,6 82,8 37,5 73,73



Как видно из табл. 1.4, максимальная нагрузка группы электроприемников Рmax = 136,7 кВт. Групповой график нагрузки представлен на рис. 1.1.

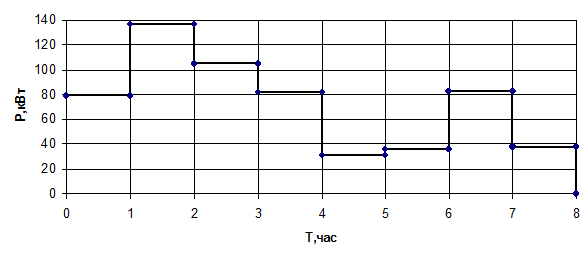

Рис. 1.1. График нагрузки заданной группы электроприемников



Таблица 1.5. Номинальные данные электроприемников группы

№ электроприемника рпасп, кВт sпасп, кВт cosjн hн, % ПВ, %
- 0,89 92,5 7,5
42,3 0,65 - 3,5
1,5 - 0,72 4,5
28,4 40,5 0,7 -
- 0,88 94,6 7,5
Итого: 192,2

Определяем параметры группового графика нагрузки:

1.1. Часовая нагрузка группового графика Рчас определяется путем суммирования мощностей всех электроприемников в каждом интервале времени:

;

Рчас 0-1 = 20+10+0+5+44 = 79 кВт;

Рчас 1-2 = 30+15+0,7+20+71 = 136,7 кВт.

Аналогично осуществляем расчеты для остальных интервалов. Результаты расчетов приведены в таблице 1.4.

Из полученных результатов видно, что Рмахчас 1-2 = 136,7 кВт.

1.2. Средняя нагрузка за смену для данного группового графика:

Аналогично средняя нагрузка за смену определяется и для отдельных электроприемников. Результаты расчетов представлены в таблице 1.4.

1.3. Среднеквадратичная нагрузка данного группового графика:

, где N – число часовых интервалов.

1.4. Находим безразмерные показатели группового графика:

а) Групповой коэффициент использования:

;

б) Коэффициент максимума:

;

в) Коэффициент спроса:

;

г) Коэффициент заполнения графика:

;

д) Коэффициент формы графика:

;


1.5. Определяем пиковый ток:

,

где наибольший из пусковых токов электроприемников в группе;

– максимальный ток группы электроприемников;

– номинальный ток электроприемника с наибольшим пусковым током;

– коэффициент использования мощности электроприемника с наибольшим пусковым током.

Номинальный ток i-го электроприемника определяется по выражению:

, А,

для электроприемника № 10 составит:

.

Для других электроприемников:

iн11 = 69,9 А; iн19 = 2,6 А; iн20 = 49,7 А; iн26 = 137 А.

Пусковые токи электроприемников: ;

iп10 = 83,14×7,5 = 623,55 А, для остальных приемников группы:

iп11 = 244,65 А; iп19 = 11,7 А; iп20 = 99,4 А; iп26 = 1027,5 А.

Определим kи приемника № 26 с максимальным пусковым током:

,

где:

рн26 = 75кВт из таблицы 1.5.

Максимальный ток группы электроприемников:

А.

Определим пиковый ток группы электроприемников:

А.
