Измерители скорости ИС-02

Читайте также:
  1. II. Квадратичная зависимость скорости воспроизводства
  2. Выбор курса и скорости в штормовых условиях. Штормование
  3. Датчики скорости.
  4. Зависимость скорости химической реакции от температуры
  5. Измерители и показатели производственной программы.
  6. Изучение зависимости скорости реакции от концентрации и температуры
  7. Импульсный способ регулирования скорости исполнительных двигателей постоянного тока
  8. Непрерывный способ регулирования скорости исполнительных двигателей постоянного тока
  9. Ограничение и регулирование скорости

Два аппарата ИС-02 устанавливаются в левом аппаратном отсеке (перегородка между кабиной машиниста и салоном). Они работают совместно с ДВШ на вагонах 81-717.5м и вагонах, прошедших капремонт РУ1, РУ2 или РУ3. Т.к. после проточки колеса его диаметр уменьшается, то увеличится количество его оборотов. Учитывая, что заменить зубчатый диск в ДВШ не представляется возможным, то для увязки частоты, выдаваемой ДВШ, с диаметром колеса предусмотрены два ИС, каждый для своего ДВШ. ИС имеет ручной многопозиционный переключатель, который позволяет производить коррекцию до 12-ти ступеней и обеспечивает отображение на пульте машиниста информации о фактической скорости поезда в цифровом виде. В отсеке также расположены реле РОТ1, РОТ2 (стр. 16) и РПДП (стр. 48).

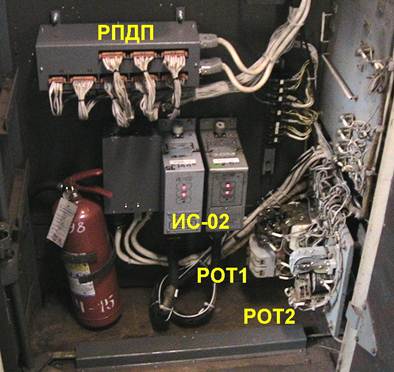

Расположение аппаратов в левом аппаратном отсеке.
