Програмування SPI

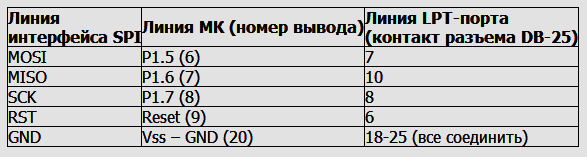

В микроконтроллерах AT89Sxxxx реализована возможность изменения содержимого памяти программ при нахождении МК в целевой системе – ISP – in-system programming. Эта возможность обеспечивается наличием последовательного интерфейса SPI. Этот интерфейс, кроме целей программирования, в некоторых моделях может также обеспечивать обмен данными между несколькими микроконтроллерами. Скорость обмена – до 1,5 Мбит/с. Согласно стандарту интерфейса SPI, в нем присутствуют такие сигналы (в скобках указана соответствующая физическая линия порта МК): MOSI (P1.5) – master output slave input – информационный выход контроллера, инициирующего обмен (ведущего) – вход ведомого контроллера; MISO (P1.6) – master input slave output – информационный вход контроллера, инициирующего обмен (ведущего) – выход ведомого контроллера; SCK (P1.7) – serial clock – линия синхронизации; тактовые импульсы формирует ведущий контроллер; SS (P1.4) – slave select – линия выбора ведомого устройства; ведомое устройство должно формировать на этом выходе “0”. Настройка интерфейса SPI для обмена данными с другими микроконтроллерами производится путем установки битов специальных РСФ: SPCR – SPI control register, SPSR – SPI status register и SPDR – SPI data register. Битовая структура этих регистров в данной статье не рассматривается. Для целей физического программирования Flash-памяти интерфейс SPI используется совместно с сигналом Reset, а линия SS не задействована. При подаче высокого уровня на вход Reset контроллер переходит в режим сброса, одновременно являющийся режимом записи памяти программ. Физическое программирование Flash-памяти может быть выполнено непосредственно с ПЭВМ. Для выдачи сигналов программирования можно использовать LPT-порт, а необходимый протокол (последовательность команд, адресов и данных для записи) реализуется специальным программным обеспечением. Таким образом, через линии параллельного LPT-порта реализуется побитовая передача данных. Программирование выполняется через кабель, построенный по схеме: Кабель рекомендуется выполнять таким образом, чтобы каждый сигнальный провод образовывал витую пару с проводником GND (можно использовать плоский многожильный кабель с индивидуальной экранировкой проводов). Длина кабеля не должна превышать 1 м. SPCR=0xD0; (0xC0 – для slave) SPSR=0×00; Отправить байт: SPDR=data; Принять байт: data=SPDR;
