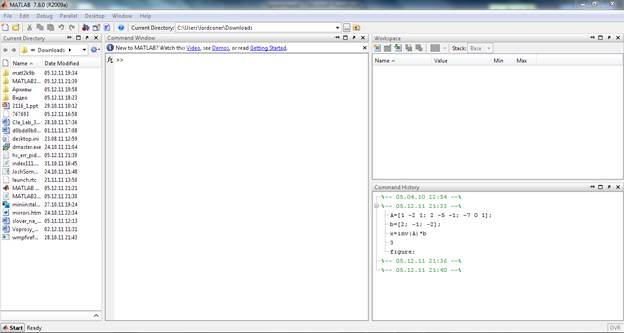

Запускаємо програму MATLAB:

В середньому вікні для команд (“Command Window”) заповнюємо матрицю А:

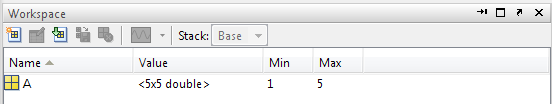

У вікні “Workspace” отримуємо загальні відомості про матрицю, отже матриця записана:

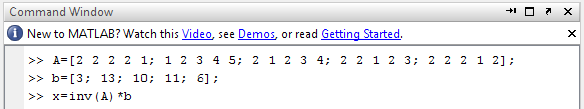

У вікні “Command Window” заповнюємо матрицю b:

Для того, щоб знайти невідомі використовуємо формулу x=A^-1b

Відповідь отримуємо в цьому ж вікні (“Command Window”):

Отже за допомогою MATLAB визначили, що :

Зробимо перевірку:

3=3, отже можна зробити висновок, що розв'язок правильний.

1.2 Обчислимо визначник матриці А:

За допомогою функції det() знайдемо визначник матриці:

Відповідь отримуємо у вікні Workspace:

Отже визначник матриці А дорівнює 31.

1.3 Знайдемо ранг матриці А:

За допомогою функції rank() знайдемо ранг матриці:

Відповідь знаходиться у вікні Workspace:

Отже ранг матриці рівний 5.

2.1 Розв'язок СЛР за допомогою формул Крамера в Mathcad:

Запускаємо Mathcad:

В основному вікні створюємо матрицю, натиснувши кнопку , що знаходиться на панелі інструментів.

Після натискання кнопки потрібно ввести розмір матриці у новому діалоговому вікні:

Натискаємо ОК і отримуємо матрицю на робочому місці:

Заповнюємо матрицю:

Дана матриця квадратна (5х5), тому можна використати формули Крамера для розв'язку даної СЛР.

Розв'язуємо СЛР за алгоритмом:

Обчислюємо основний визначник матриці за допомогою кнопки :

Поступово знаходимо частинні визначники СЛР замінюючи відповідний стовпець стовпцем вільних членів:

Основний визначник ≠0, отже кожні компонента розв'язку СЛР знаходиться як частка від ділення відповідного частинного визначника до основного визначника СЛР:

x1=0/31=0

x2=62/31=2

x3=-62/31=-2

x4=0/31=0

x5=93/31=3

1.2 Знаходимо ранг матриці А:
