Элемент управляемых выпрямителей – тиристор

Date: 2015-10-07; view: 631.

Управляемый выпрямитель.

В источниках питания тиристор используется для регулирования (стабилизации) напряжения в управляемых выпрямителях и стабилизаторах напряжения в цепи переменного тока. Тиристор имеет четырехслойную структуру с тремя p–n переходами. Его быстрое включение при подаче импульса управления (по отношению к катоду или аноду) обеспечивается внутренней, положительной обратной связью по току. При поступлении U_УПР на базу VT2 увеличивается коллекторный ток I_К2 , что приводит к возрастанию тока базы транзистора VT1 и увеличению его коллекторного тока I_К1, происходит лавинное открывание тиристора.

Рисунок 5.1 Структурная схема тиристора

Условием включения тиристора является подача положительного импульса управления на УЭ с определенной длительностью (с учетом времени включения тиристора) при положительном прямом напряжении между анодом (А) и катодом (К). Условием выключения тиристора является снижение прямого тока ниже уровня тока удержания (I_УД) - точка Б, который весьма мал. При выключении тиристора необходимо выдержать время, необходимое для гарантированного его выключения (время выключения тиристора достаточно большое и составляет несколько десятков мкс). Для выключения тиристора также достаточно приложить обратное напряжение или снизить ток в цепи анода до нуля

19. Симметричный управляемый выпрямитель (однофазный, двухтактный)

Симметричный управляемый выпрямитель (однофазный, двухтактный)

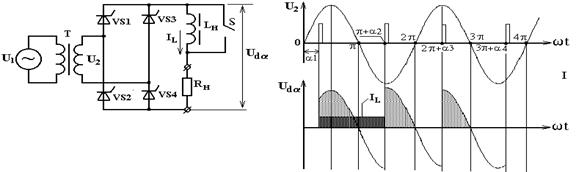

На рисунке показана принципиальная схема симметричного управляемого выпрямителя и временные диаграммы токов и напряжений.

Рисунок 5.5 Принципиальная схема симметричного управляемого

выпрямителя и временные диаграммы токов и напряжений

На интервале времени [0; p] к тиристорам VS1 и VS4 приложено прямое положительное напряжение. В момент времени a1 на управляющий электрод этих тиристоров подается импульс управления. Тиристоры открываются и напряжение U2 передается в нагрузку. При работе на активную нагрузку в момент p (из-за снижения анодного тока ниже тока удержания) происходит запирание тиристоров VS1 и VS4 . На интервале [p; p+a2] в нагрузке напряжение равно нулю, т.к. происходит задержка подачи управляющего импульса на угол a2.

При работе на индуктивную нагрузку (ключ S разомкнут) на интервале [p; p+a2] отрицательное напряжение U2 передается в нагрузку. Ток в цепи выпрямителя (I_L) имеет положительное значение и тиристоры VS1, VS4 остаются в открытом состоянии; тиристоры VS2, VS3 не открылись, т.к. на них не поступили управляющие импульсы. На этом интервале происходит рекуперация реактивной энергии дросселя в источник U₁. Этот режим называется инверторным режимом работы выпрямителя. Появление отрицательного “выброса” напряжения в составе выпрямленного напряжения снижает его уровень. Для исключения этого явления используют обратный диод, включенный параллельно нагрузке или переходят к несимметричной схеме выпрямления.

20. Регулировочная характеристика управляемого выпрямителя

Регулировочная харктеристика управляемого выпрямителя - это зависимость средневыпрямленного значения напряжения U_0a от угла регулирования a. При возрастании входного напряжения U₁ или уменьшении тока нагрузки увеличивают угол регулирования a для поддержания постоянства напряжения в нагрузке U_0a в заданных пределах.

Диапазон регулирования в управляемых выпрямителях определяется следующими параметрами:

- нестабильностью входного напряжения U₁;

- диапазоном тока нагрузки (I_0min; I_0max);

- характером нагрузки (активная, активно- индуктивная нагрузка);

-допустимым минимальным значением угла регулирования, который зависит от дрейфа фазного напряжения, инерционности системы управления, динамических параметров тиристоров;

- температурной зависимостью параметров полупроводников.

Найдем выражение для средневыпрямленного напряжения при активной нагрузке в зависимости от угла включения тиристора α :
