Устройство и принцип работы

Читайте также:
  1. I. Основные принципы и идеи философии эпохи Просвещения.
  2. I. РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ САМОСТОЯТЕЛЬНОЙ РАБОТЫ
  3. I. Сущность инженерного обеспечения боевых действий войск, предъявляемые к нему требования и важнейшие его принципы.
  4. II ОСОБЕННОСТИ РАБОТЫ В ВЫГОРОДКАХ.
  5. II. Общее устройство, работа и управление ЭО-4124 с обратной лопатой.
  6. II. Принципы средневековой философии.
  7. II. РЕКОМАНДАЦИИ ПО ВЫПОЛНЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ
  8. III ОСОБЕННОСТИ РАБОТЫ НА СЦЕНЕ.
  9. III. Корпоративные постулаты и принципы работы сотрудников
  10. IV. В теории правового государства выделяются следующие элементы: принцип верховенства права, разделения власти на 3 ветви, независимости суда, конституционного статуса граждан.

Технические данные

Таблица 2.1 – Основные параметры анализатора "Сигнал 5"



Диапазон измерений, % об. доли метана: 0-99,9
Количество разрядов цифрового табло: три
Пределы допускаемой основной абсолютной погрешности, % об. доли метана: в диапазоне от 0 до 3 в диапазоне свыше 3 до 30     в диапазоне свыше 30 до 99.9     ± 0,3 ±[0,5+0,35(C-3)], где С –численное значение измеренной доли метана ± 10
Время прогрева анализатора, мин: не более 10
Запись в память значений следующих параметров сигнала: - времени срабатывания сигнализации; - максимального значения концентрации метана; - времени отключения сигнализации;
Напряжение питания от искробезопасного аккумуляторного источника, В:   2,4 ± 0,4
Предел допускаемой основной абсолютной погрешности срабатывания сигнализации в диапазоне от 0,5 до 2,5%, % об. доли метана:     ±0,2
Время непрерывной работы, ч, не менее:
Номинальное значение порога срабатывания, % об. доли метана:
Масса, кг, не более: 0,4
Габаритные размеры, мм: 145×75×35



Время срабатывания сигнализации (при скачкообразном изменении объемной доли метана от 0 до 1,6 значения порога срабатывания сигнализации) не более 15 с.

Аккумуляторный источник питания отключается от схемы при напряжении на аккумуляторах (2±0,05 В). Потребляемый при этом ток не превышает 5 мА.

Перед выключением разряженных аккумуляторов включается на время (30±10 с) непрерывная звуковая и световая сигнализация.

Звуковой и световой сигналы о достижении заданного порогового значения объемной доли метана подаются импульсами с длительностью импульса в диапазоне от 0,3 до 1,2 с.

Средняя наработка на отказ анализатора не менее 5000 ч.

Средний срок службы анализатора - не менее 3 лет.

Среднее время восстановления работоспособного состояния анализатора - не более 1 ч.

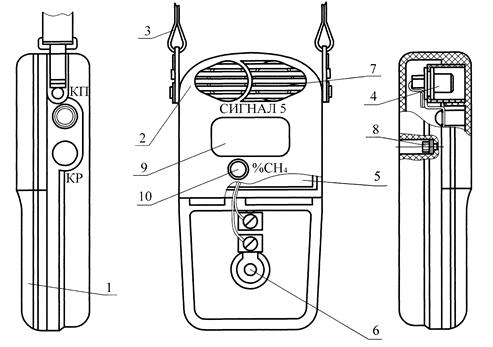

Прибор (рис. 2.2) состоит из анализатора и съемного блока питания 1. Корпус анализатора имеет два отсека. В верхнем отсеке расположена печатная плата 5, датчик 4 и звуковой излучатель 7. Он закрыт крышкой 2, которая крепится винтами 8. На крышке находятся смотровые окна, в которых располагаются цифровой индикатор 9 и красный светодиод аварийной сигнализации 10. Справой стороны находятся две кнопки – КП и КР. Второй отсек предназначен для установки блока питания 1. Блок питания крепится специальным винтом 6.





В настоящее время на угольных предприятиях внедряется новый прибор – анализатор метана "Сигнал 7".

Рисунок 2.3 – Общий вид анализатора метана "Сигнал 7"

2.8.1 Назначение анализатора метана "Сигнал 7"

Анализатор метана и диоксида углерода переносной "Сигнал 7"предназначен для автоматического контроля и измерения объемной доли метана и диоксида углерода, выдачи световой и звуковой сигнализации при превышении установленных значений объемной доли метана или диоксида углерода в выработках шахт.

2.8.2 Технические данные

Таблица 2.3 – Основные параметры анализатора "Сигнал 7"



Диапазон измерений:
об. доли метана, % 0 до 3
об. доли диоксида углерода, % (г/м3) от 0 до 3 (от 0 до 60)
Предел допускаемой основной приведенной погрешности срабатывания, не более, %:
по метану ± 10
по диоксиду углерода ± 10
Диапазон регулировки порога срабатывание сигнализации:
об. доли метана, % от 0,5 до 2,5
об. доли диоксида углерода, % (г/м3) от 0,5 до 2,5 (от 10 до 50)
Время непрерывной работы, ч, не менее:
Время срабатывания сигнализации, с, не более:
Масса, кг, не более: 0,5
Габаритные размеры, мм: 160 × 90 × 45

"Сигнал 7" осуществляет следующие функции: автоматическую установку нуля; запоминание экстремальных значений концентрации за время непрерывной работы, запоминание времени непрерывной работы до разряда аккумулятора (функция «черного ящика»); контроль напряжения на аккумуляторе, сигнализацию о его разряде и защиту от глубокого разряда; настройку порогов срабатывания и чувствительности в полуавтоматическом режиме.

Рисунок 2.2 – Устройство анализатора метана "Сигнал 5"





Для переноски анализатор укомплектован ремнем 3. Корпус сигнализатора покрыт токопроводящей краской.

Блок питания содержит два аккумулятора с токоограничивающими резисторами, залитыми компаундом.



Принцип работы анализатора основан на стабилизации температуры одноэлементного датчика.

В диапазоне концентраций от 0 до 10 % об долей метана измерение основано на термокаталитическом сгорании метана на сенсоре. При этом производится измерение температуры сенсора и сравнение ее с температурой окружающей среды. В диапазоне концентраций свыше 10 до 99,9 % об. долей метана анализатор автоматически переводится на кондуктометрический метод измерения.

Управление режимами работы сенсора, отображение необходимых данных на индикаторе, запоминание уставок и текущих превышений производится микропроцессором, который управляется с помощью двух кнопок - рабочей КР и поверочной КП.

Кнопка КР служит для включения анализатора после подключения блока питания и контроля напряжения на аккумуляторах в процессе эксплуатации Кнопка КП используется при настройке и градуировке анализатора, во время эксплуатации она должна быть запломбирована.

На индикаторах кроме текущей информации в виде трехзначных цифр могут появляться буквенные сигналы.

Анализатор имеет два режима работы: режим градуировки и рабочий режим. В рабочем режиме производится измерение концентрации метана, переключение диапазонов измерения, запись в память необходимых данных. В режиме градуировки производится подстройка процессора для каждого нового датчика, его градуировка, просмотр записи в памяти.



3. Сигнализатор метана СШ-2.



Прибор СШ-2 каталитического действия с непрерывным измерением метана в течении 10часов, переносной, представляет собой параллелепипед с размерами 21580150мм, весом – 2,5кг. На передней панели в верхней части имеется 2 шкалы: 1 – питание; 2 – «метан». Шкала «метан» в свою очередь имеет 2 шкалы измерения: наружная – 0,5-2% и внутренняя – 1-4%. Переключение показаний с одной шкалы на другую осуществляется флажковым переключателем, расположенным на передней панели. В центральной части панели имеется звуковая сирена, оповещающая предельную концентрацию метана для данной шкалы.

Под шкалой «питание» имеется сигнальная лампа, автоматически включающаяся при разрядке питания прибора. При этом воспроизводится также и звуковой сигнал – замер.

Под шкалой «метан» имеется сигнальная лампа, автоматически загорающаяся при повышении процентного содержания метана более 2% по 1 шкале и 4% по 2 шкале. При этом дублируется и звуковой сигнал.

Прибор устанавливается в верхней части выработки и включается на верхнюю шкалу. При содержании СН4 в пределах до 2% и нормальном питании – звуковой и световой сигнал отсутствуют. В это время по шкале «метан» можно определить процентное содержание метана. Если концентрация метана увеличивается свыше 2% - включается звуковая и световая сигнализации. Для определения фактической концентрации метана в этом случае необходимо переключить переключатель вправо и по второй шкале взять отсчет.
