Графики опробования двигателя и проверки систем самолета

Читайте также:
  1. II. ОСНОВЫ СИСТЕМАТИКИ И ДИАГНОСТИКИ МИНЕРАЛОВ
  2. IV. 1. Организация (структура) экосистем
  3. PR в системе интегрированных маркетинговых коммуникаций.
  4. PR как система
  5. А) Система источников таможенного права.
  6. Аберрации оптических систем.
  7. Аварийные режимы системы расхолаживания бассейна выдержки
  8. Автоматизированная система управления гибкой производственной системой (АСУ ГПС)
  9. Автоматизированные информационные системы
  10. Автоматизированные информационные системы гражданской авиации



Процесс опробования СУ включает в себя подготовительные работы, запуск двигателей и выполнение контрольных операций по графику опробования, останов двигателей, заключительные работы и анализ результатов опробования.

Согласно ЕРТО № 9-12 опробование двигателей и проверка параметров систем, сопряженных с силовой установкой, проводится при выполнении регламентных работ через каждые 24 (200 часов наработки) месяца эксплуатации с применением комплекса МК-9.12 по методике, изложенной в РТЭ (книга 5, часть 3). Опробование СУ без применения наземной контрольно-поверочной аппаратуры проводится при переры­вах в полетах более 30+6 дней (30-3 дня) и при хранении по методике и графику, изложенным в ЕРТО №9-12.

График опробования СУ представляет собой программу действий оператора с указанием заданного двигателю режима работы и интервала времени, отведенного на выполнение операции.

Контроль параметров работы двигателя осуществляется как по кабинным приборам контроля работы двигателя так и по наземному пульту контроля ПНК-88. Пульт наземного контроля используется для контроля параметров работы двигателя при следующих видах опробования;

- при работах по хранению;

- после замены двигателя;

- после замены БПР 88;

- после демонтажа и монтажа двигателя;

- после выполнения 200-часовых регламентных работ;

- при выполнении опробований по целевым указаниям (бюллетеням);

- после перестановки двигателей как на самолете, так и при перестановке двигателя на другой самолет.



Каждому из вышеперечисленных видов программ проверки параметров двигателя соответствует свой график опробования двигателей. Но принципиальных отличий друг от друга эти программы не имеют. Поэтому рассмотрим основную программу опробования двигателя, которая соответствует программе опробования после тридцати дней стоянки.

Пульт ПНК-88 серии 2 предназначен для дистанционного наземного контроля параметров двигателя при проведении регламентных работ и поиске неисправностей.



Пульт обеспечивает контроль:

– частоты вращения ротора вентилятора, nв%;

– частоты вращения ротора КВД, nк %;

– частоты ращения турбокомпрессора ГТДЭ, nтк %;

– давления воздуха за компрессором, кгс/см2;

– давления топлива в 1 контуре форсунок основной КС, кгс/см2;

– давления масла на входе в двигатель, кгс/см2;

– давления газа за турбиной вентилятора, кгс/см2;

– давления масла КСА, кгс/см2;

– виброскорости корпуса двигателя V, мм/с;

– угла поворота врд, характеризующего лощадь "горла" сопла (стрелка "2"), град;

– угла поворота а (стрелка "I"), град;

– угла поворота направляющих аппаратов компрессора (вд = -30°);

– перепада давления на топливном фильтре, кгс/см2;

– коэффициента заполнения "скважности") выходных импульсов БОР (ущщ;)» %\

– коэффициента заполнения ("скважности") выходных импульсов ПР (ущ^'^'2



Пульт ПНК-88 обеспечивает выдачу сигналов:

– контроль t,;

– контроль АПЗ;

– контроль КРС.

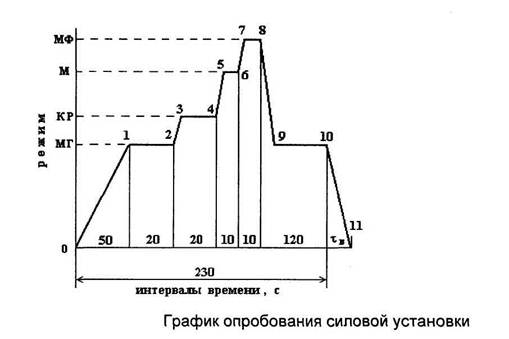

Рассмотрим базовый график опробывания двигателя:

0...1 - запустить двигатель, контролировать работу ПС и САУ ВЗ;

1...2 - включить бортовые источники электропитания и отключить наземный источник;

- контролировать работоспособность системы электропитания;

- контролировать давление в гидравлической системе ЛA;

- контролировать внешнюю герметичность систем;

- прогреть двигатель;

- контролировать значения nк и Tт*;

2...3 - плавно перевести двигатель на режим КР (nк = 85 %);

3...4 - прогреть двигатель;

- контролировать значения nк и TТ*;

4...5 - плавно перевести РУД_ЛА на режим М;

5...6 - прогреть двигатель;

- контролировать значения nк и TТ*;

6...7 - плавно перевести РУД_ЛА на режим МФ;

7...8 - контролировать включение ФК (горит табло БОС «ФОРСАЖ»);

- контролировать значения nк и ТТ*

8...9 - плавно перевести РУД_ЛА на режим МГ;

9...10 - контролировать выключение ФК;

- контролировать значения nк и TТ*;

- проверить работоспособность насосов гидравлической системы ЛА;

- проверить работоспособность системы управления ЛА;

- проверить работоспособность механизации крыла ЛА;

- охладить двигатель;

- зафиксировать органы управления ЛА;

10 - поставить РУД_ЛА в положение СТОП и включить секундомер;

10...11 - контролировать отсутствие догорания топлива в ФК;

- контролировать работу САУ ВЗ;

- отсутствие посторонних шумов;

- отсутствие сообщений ЭКРАН'а об отказах генераторов и бустерной системы ЛА;

11 - зафиксировать момент остановки РВД (время выбега) по показанию ИТЭ-2;

- зафиксировать момент остановки (время выбега τΒ) ротора вентилятора визуально по вращению КНД или ТНД.



При опробовании двигателей после его установки добавляется проверка приемистости и сброса газа, проверка газодинамической устойчивости.

ПРИМЕЧАНИЕ.Время выбега РВД - не менее 30с при неработающем втором двигателе, и не менее 80с при работающем втором двигателе. Время выбега ротора вентилятора - не менее 50с.



3.Учет наработки двигателя.



Для объективного учета наработки двигателя на различных режимах используются электромеханические счетчики времени ЭСВ-3. На ЛА в левой нише шасси установлены три счетчика:

– наработки общей (СНО - включается нажатием кнопки «Запуск» при положении РУД на площадке ΜГ);

– наработки на режимах Μ и Φ (СНМФ - включается при переводе РУД на площадку Μ и выше);

– наработки на РПТ (СНПТ - включается при автоматическом включении режима).



В расход ресурса двигателя засчитывается 100% времени его работы в полете, 100% времени его работы на земле на режимах Μ и Φ, 20% времени его работы на земле на режимах ниже М. Работа на режимах Μ, Φ и РПТ учитывается отдельно. Время исчисляется от момента включения режима до момента его выключения (общая наработка - от момента запуска двигателя до момента его останова).

Расход ресурса двигателя рассчитывается по алгоритму:

1) исходные данные:

• наработка в воздухе общая (по записи ТЕСТЕР'а) -ΔτΒ;

• наработка в воздухе на режимах Μ и Φ (по записи ТЕСТЕР'а) -ΔτΒМФ;

• показания счетчиков - τСНМФ и τСНО;

• предыдущие показания счетчиков (по записи в формуляре) τСНМФФОРМ и τСНОФОРМ;



2) наработка:

• общая: ΔτСНО= τСНО - τСНОФОРМ ;

• на режимах Μ и Φ общая: ΔτСНМФ= τСНМФ - τСНМФФОРМ,

• на режимах Μ и Φ на земле: Δτ3ΜΦ = ΔτСНМФ - ΔτΒΜΦ;

• на режимах ниже Μ на земле: Δτ3ο= ΔτСНО- Δτβ -Δτ3ΜΦ;



3) расход ресурса общий ΔτΣ = ΔτΒ + Δτ3ΜΦ + 0,2·Δτ3ο.



В формуляр записываются:

- суммарная наработка на режимах Μ и Φ (показания СНМФ),

- суммарная наработка на РПТ (показания СНПТ),

- показания СНО,

- суммарная наработка общая (расход ресурса) τΣ = τΣΦΟΡΜ + ΔτΣ.



При отказе счетчиков расход ресурса рассчитывается по записи ТЕСТЕР'а. При замене двигателей исходные показания счетчиков записываются в формуляр устанавливаемого двигателя.



Снятие показаний счетчиков

Циферблат ЭСВ-3 имеет три указателя:

• внутренней шкалы с ценой деления 100 ч в пределах от 0 до 1000 ч;

• средней шкалы с ценой деления 10 ч в пределах от 0 до 100 ч;

• наружной шкалы с ценой деления 6 мин в пределах от 0 до 10 ч.



Наработка двигателя оценивается суммой показаний всех шкал. Например, показания счетчика на рис. 1соответствуют наработке двигателя 3 х 100ч + 60ч + 7ч + 8 делений х 6 мин = 367 ч 48 мин.

Работа счетчика контролируется по вращению бело-красного бленкера на циферблате.
