Грузозахватные приспособления подбираются в зависимости от типа конструкций и их монтажной массы по справочной литературе [10, 11, 12, 15]:

где Qг – грузоподъемность грузозахватного приспособления; Мк – монтажная масса конструкций; mк – максимальная масса конструкций данного типа; mм.п. – масса монтажных приспособлений (навесных подмостей, временных расчалок и т.д.), навешиваемых на конструкцию до ее монтажа, т.

Подбор грузозахватных приспособлений рекомендуется производить в табличной форме (табл. 2.16)



Таблица 2.16 - Выбор грузозахватных приспособлений

№ п/п Наименование конструкции Приспособление, тип, марка Эскиз Характеристика
грузоподъемность¸ т масса, кг расчетная высота, м
1. Колонны и т.д. Траверса механизированная ЦНИИОМТП 725.00.000   1,6



Монтажные приспособления подбираются для каждого типа конструкций в зависимости от технологических операций (наводка, выверка, временное раскрепление) и принятых технологических схем монтажа конструкций.

Затем производится выбор ведущей машины – монтажного крана.

Выбор кранов осуществляется по трем показателям:

- грузоподъемность Qr, т;

- требуемая высота подъема крюка, Нкр.тр., м;

- требуемый вылет крюка, 1кр.тр., м.

Грузоподъемность крана должна быть равна или больше монтажной массы монтируемой конструкции Мк и массы грузозахватного приспособления mг.п., т.е.



где h0 – высота опоры, на которую устанавливается конструкция, м; h3 – монтажный запас, 2,3 м; hгр – высота конструкций, м; hc – расчетная высота строповки конструкции, м (по табл. 2.10).

Требуемая высота подъема крюка, Hкр.тр., устанавливается как наибольшая по величине для группы элементов, подлежащих монтажу данным краном (рис. 2.9).

Требуемый вылет крюка для самоходного стрелового крана, при котором обеспечиваются достаточные зазоры между стрелой крана и смонтированными конструкциями, а также поднимаемым элементом (рис. 2.9а), можно определить по формуле:

где а – расстояние от центра строповки монтируемого элемента до точки 0'', м; d – монтажный запас, не менее 0,5 м; hп – высота полиспаста, 2…5 м; hш – высота шарнира стрелы, 1,5 м; С – расстояние от вертикальной оси поворота крана до шарнира стрелы, 1,5…2 м.

Полученное значение lкр.тр. не должно быть меньше «мертвой зоны» подобранного крана.

Значения полученных параметров Qr, Нкр.тр., lкр.тр. для всех типов конструкций (колонн, подкрановых балок, ферм, плит покрытия) сводят в табл. 12.

Минимальное требуемое расстояние от уровня крана до верха стрелы:

Требуемая длина стрелы lст.тр. определяется по наибольшему из ранее найденных значений lст.тр. (табл. 2.11):

ъ

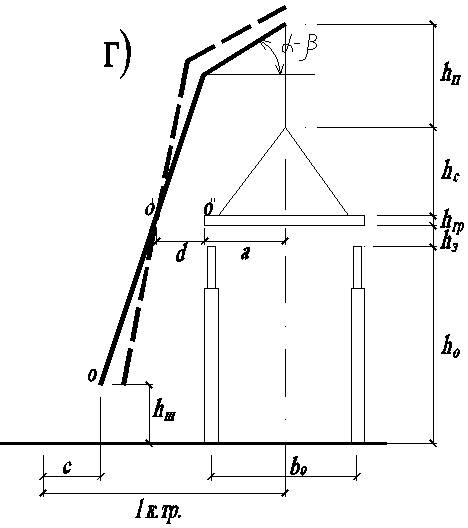

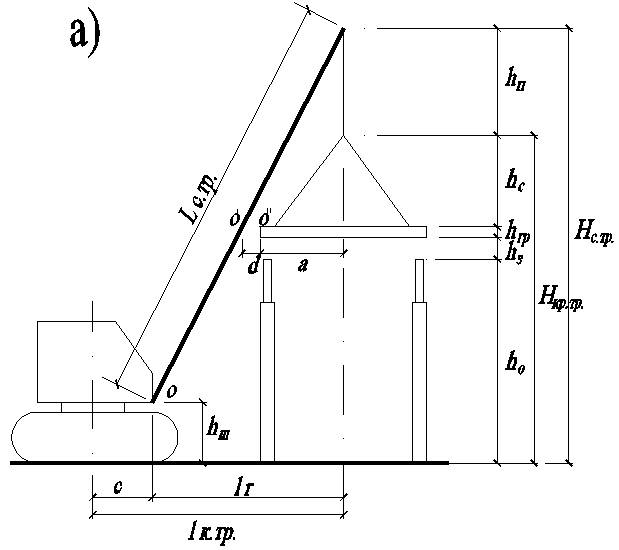

Рис. 2.9. Схемы к определению технических параметров самоходных стреловых кранов а, в – аналитическим методом; б, г – графическим методом, для крана без гуська и с гуськом соответственно; д – требуемого вылета крюка lкр.тр. при монтаже плит покрытия (lк – удаление стоянки крана от проектной оси фермы при ее монтаже)



Значения полученных параметров Qr, Нкр.тр., lкр.тр. для всех типов конструкций (колонн, подкрановых балок, ферм, плит покрытия) сводят в табл. 2.17.

Минимальное требуемое расстояние от уровня крана до верха стрелы:

Требуемая длина стрелы lст.тр. определяется по наибольшему из ранее найденных значений lст.тр. (табл. 2.11):

При комбинированном методе монтажа, когда кран монтирует фермы (балки) и плиты покрытия одновременно с одной стоянки, монтаж ферм (балок) рекомендуется производить основным крюком, а плиты - крюком, закрепленным на гуське. При этом длину гуська (рис. 2.9 в) подбирают из следующего условия:

если то

где lг – длина гуська; Б – габариты монтируемой плиты, м; α – наибольший угол подъема стрелы (α = 75-77°); - угол между осями основной стрелы и гуська (в расчетах можно принимать = 25-30°).

Требуемый вылет крюка гуська lк.тр. следует определить геометрически из условий монтажа крайней плиты (рис. 2.9д).



Таблица 2.17 - Параметры для выбора монтажного крана

Наименование и марка конструкций Qr, т Нкр.тр., м lкр.тр., м



По максимальной требуемой грузоподъемности Qr max, Нкр.тр и lкр.тр. (lст.тр.), с использованием справочной литературы [10, 11, 15] производится выбор крана.
