Зубонарезание червячными фрезами

Для нарезания зубьев этим методом требуются универсальные зубофрезерные станки и специальный режущий инструмент – червячные фрезы. Станки выпускают с вертикальной или горизонтальной осями вращения фрезы. Метод является высокопроизводительным.

Фрезу на станке устанавливают таким образом, чтобы ее ось была повернута под углом подъема винтовой линии витков фрезы.

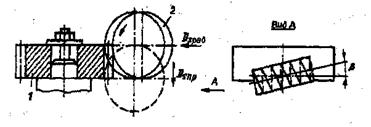

Рисунок 13.3 - Схема фрезерования зубьев червячной фрезой

Червячная фреза, кроме вращения, совершает поступательное движение подачи вдоль образующей цилиндра нарезаемого колеса, в результате чего колесо обрабатывается по всей его ширине. В зависимости от модуля устанавливают число рабочих ходов фрезы: для m = 2…2,5 мм – один рабочий ход, для m > 2…2,5мм – два рабочих хода и более.

Повышения производительности при зубофрезеровании достигают путем увеличения диаметра фрезы, жесткости ее установки, использования специальных инструментальных материалов, в том числе твердосплавных, композиционных, применения многозаходных червячных фрез и увеличения числа одновременно нарезаемых колес.
