II Термохимический

I Абсорбционный

Система обеспечения безопасности и защиты окружающей среды

Проведение ОСИ приравнивается к проведению взрывных работ и согласно требованиям необходимо:

а) выдержка необходимых расстояний;

б) наличие укрытий для обслуживающего персонала;

в) топливные ёмкости находятся в отдельных помещениях;

г) системы наддува и вентиляции автономные;

д) в помещениях должен быть 10-20 кратный обмен;

е) инструмент и оборудование в безыскровом исполнении;

ж) использование дублирующих и резервных систем;

з) азотное пожаротушение и наличие пускоотсечных устройств;

и) наличие дежурных факелов и дожигание взрывоопасных выбросов;

к) аварийный слив КРТ, система контроля опасных накоплений, система отвода раскалённых продуктов сгорания и их охлаждения;

л) шумоглушение;

м) наличие систем улавливания, отсечки, нейтрализации.

Для утилизации и нейтрализации выбросов, послепусковых продувок, а так же истекающих ПС при запуске и останове используются различные методы, самый распространённый – абсорбционный (способность токсичных компонентов вступать в реакции с некоторыми веществами с образованием растворимых продуктов реакции или газообразных веществ) и термический, связанный с восстановлением окислов и окислением недогоревших веществ при взаимодействии с горячими газами до свободных газообразных элементов и паров воды.

Для N2O4 и НДМГ в качестве реагентов используются вода и щёлочи, для НДМГ ещё и кислоты.

1) N20→H2O; NaOH; Ca(OH)2

N2O4+2NaOH=NaNO3+NaNO2+H2O

2N2O4+H2O=2HNO3+NO↑+NO2

6NO2+2H2O=4HNO3+2NO↑

2) НДМГ→H2O; керосин; кислоты

(CH3)2N2H2+H2O→CH3NH3OH

1) Диссоциация N2O4

а) N2O→2NO2→2NO+2O

б) C7,1H15+10,85NO+10,850→7,1CO2+7,5H2O+5,43N2

2) НДМГ (дожигание)

(CH3)2N2H2+4O2→2CO2+4H2O+N2

Для обеспечения контакта абсорбента с выбросами используются различные устройства и способы создания этого контакта, а именно барботирование, пропускание газа через разбрызгиваемую жидкость и смешение газа с жидкостью (смешение в эжекторах).

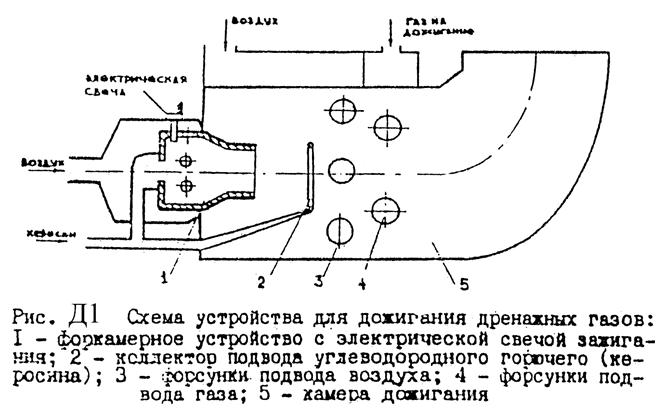

Термический способ связанный с диссоциацией и дожиганием реализуется в дожигательных устройствах (рис. Д1): 1-форкамера (подаётся воздух или керосин), воспламенение осуществляется электрической свечёй, в камеру дожигания 5 через коллектор подаётся керосин, через форсунки 3 подаётся воздух, в случае нейтрализации газов с парами НДМГ, подводимого через форсунки 4. В камере обеспечивается горение керосина с водухом при избытке окислителя. В случае N2O4 горение при избытке горючего.

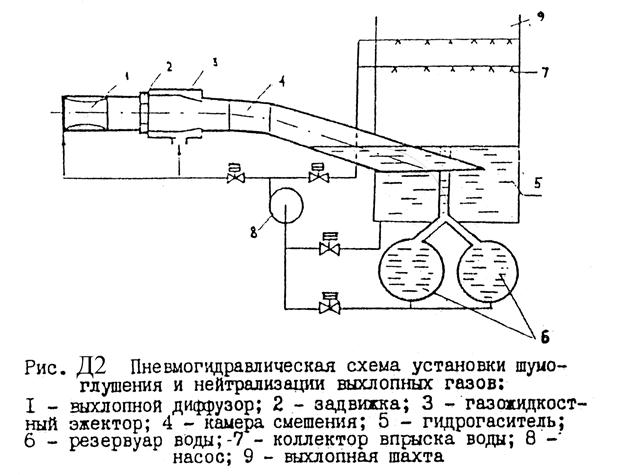

На рис. Д2 – установка для нейтрализации и шумоглушения (выхлопной диффузор 1 с задвижкой 2, водяной эжектор 3, смесительная труба и другие элементы, см. рис. Д2) 6 – устройства перелива, 7 – устройства туширования.
