РЕФРАКТОМЕТРЫ

Нефелометры, поляриметры, погрешности измерения.

Для анализа состава используются оптические характеристики растворов.

Классификация:

1)Рефрактометры – используется зависимость коэфициента преломления раствора n от его концентрации С_Х

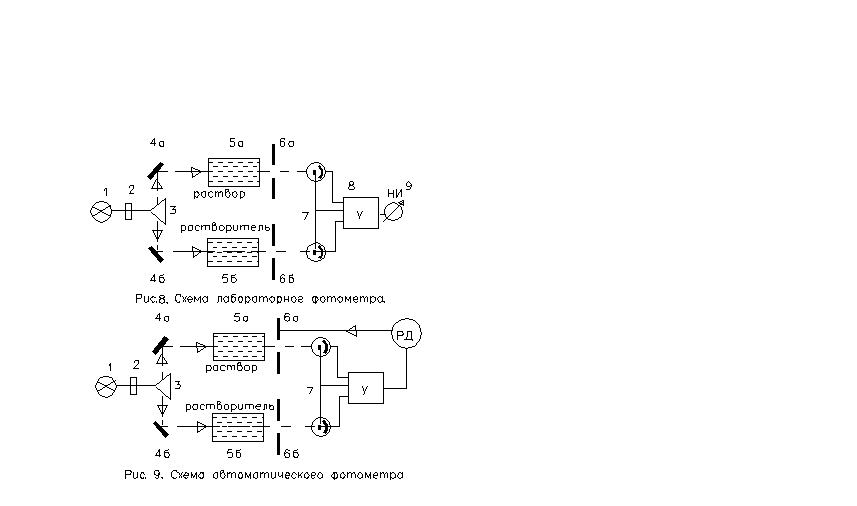

2) фотометры (Фотоколориметры) –используют зависимость оптической плотности раствора D_l на длине волныlот его концентрации С_Х

3) Нефелометры ,турбидиметры – по степени рассеяния оптического

потока через взвеси.

4)Поляриметры – для измерения концентрации оптически активных

веществ (растворы сахара), у которых изменение концентрации вызывает изменение параметров поляризационного оптического луча.

, (43)

где α – угол падения; β – угол преломления; n1, n2 – коэфициенты преломления; v1, v2 – скорости света в средах; N –абсолютный коэфициент преломления; с – 2.998*10^8 м/с, см. рис.6.

воздух – N= 1.003; вода - N= 1.333 (Θ=20°С, λ=0.59 мкм),

глицерин - N= 1.474(Θ=20°С, λ=0.59 мкм),

стекло - N= 1.515÷1.65(Θ=20°С, λ=0.59 мкм).

Величина Nуменьшается с увеличением температуры:

, (44)

где α_N – температурный коэф. преломления, для воды α_N =8*10^{–5 1}/град.

- 23 –

Для настройки рефрактометров часто используют растворы NaCl в воде

(при температуре Q=20°С):

, (45)

где А=1.76*10^-3 [ 100мл/г ], В=8.8*10^-6 [ 100мл/г ]², С_NaCl [г/100мл].

Формула (45) верна для диапазона С_NaCl =[0 ¸20] , г/100мл.

Схема рефрактометра АР-1.

Статическая характеристика:

, (46)

где n₀ – показатель преломления растворителя;

- 24 –

k – инкремент показателя преломления, k=( n_В - n₀)/100,

n_В , С_Х - показатель преломления и объемная концентрация вещества.

Cхема рефрактометра с эффектом полного внутреннего отражения, -

- см. рис.7.
