Источник питания проблескового фонаря на светодиодах

Читайте также:
  1. I. Актуарные расчеты, их виды и источники.
  2. I. Источники Соборного Уложения 1649 г.
  3. I. Список рекомендуемых источников и литературы
  4. II. Проблема источника и метода познания.
  5. А) Система источников таможенного права.
  6. Автомобилный релейный импульсный источник питания на микроконтроллере фирмы Microchip
  7. Анализ динамики состава и структуры источников финансовых ресурсов
  8. Анализ динамики состава и структуры источников финансовых ресурсов.
  9. Анализ литературных источников исследования логистических цепей торговых предприятий
  10. Анализ состава, структуры и динамики имущества организации и источников его формирования



Источник разработан для на ультраярких светодиодах желтого свечения. Сам фонарь представляет собой кластер из 20 светодиодов, состоящий из десяти параллельно включенных пар светодиодов [70].В каждой паре светодиоды включены последовательно.

При разборке были поставлены следующие требования:

· источник должен выдавать импульсы с напряжением 4 В и максимальным током 3,5 А;

· должна быть предусмотрена подстройка напряжения в пределах ±0,3 В;

· частота следования импульсов – один раз в 3 с, длительность импульсов должна задаваться в пределах 0,1…1 с;

· первичный источник питания – два цилиндрических элемента напряжение 1,5 В;

· КПД должен быть максимально возможным.

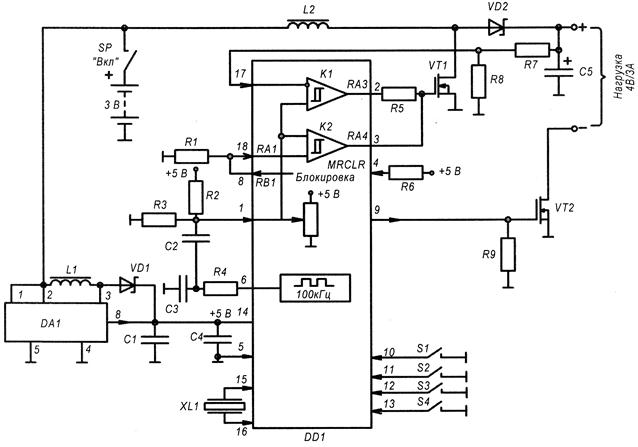

Схема источника приведена на рис. 244. Источник состоит из маломощного служебного повышающего стабилизатора для питания цепей управления (DA1), мощного повышающего преобразователя (L2, VD2, VT1, C5) и схемы управления на микроконтроллере PIC16C620 (DD1).
