АКБ-ЗМ2

Монтаж автоматического бурового ключа

Механизм АКБ-ЗМ2 может устанавливаться на различных основаниях. Монтажная схема плиты на металлических основаниях

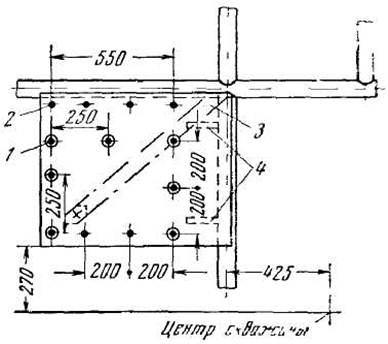

Рис. 37. Монтаж плиты под ключ АКБ-ЗМ2:

1 — отверстия для установки ключа под уг­лом 40°; 2 — отверстия для установки клю­ча под углом 24°; 3 — подкос из бурильное трубы d — 255 мм;

4 — косынки

приведена на рис. 37. Колонна ключа с кареткой монтируется на плите размером 650x650 мм, которая приваривается к верхним поясам основания бурового блока. В плите предусмотрено семь отверстий диаметром 36 мм под болты крепления колонны ключа с кареткой. Высота расположения каретки относительно ротора зависит от использования ее при работе с клиньями. Колонна фиксируется в плите пальцем, а каретка относительно колонны — чекой. На каретку блока устанавливается ключ, который соединяется с двумя подвесками штоком пневмоцилиндров подвода ключа. Затем устанавливается пульт управления и производится обвязка воздухопровода от ресивера к пульту и от пульта к пневмоцилиндру и пневмодвигателю.
