Диффузионное и кинетическое горение

Цели и задачи занятия

Учебные.

В рамках формирования компетенции – знание основных закономерностей процессов возникновения горения и взрыва, распространения и прекращения горения на пожарах; особенностей динамики пожаров; механизмов действия, номенклатуры и способов применения огнетушащих составов, экологических характеристик горючих материалов и огнетушащих составов на разных стадиях развития пожара (ПСК-8):

1. Сформировать теоретические знания о фронте пламени и механизме его распространения по газо-воздушной смеси, поверхности жидкости и твердого вещества.

2. Изучить особенности кинетического и диффузионного режимов горения газов, жидкостей, твердых веществ и материалов.

3. Уяснить понятия нормальной, видимой и массовой скорости распространения фронта пламени, изучить их взаимосвязь и зависимость от различных факторов.

Развивающие. Стимулировать активную познавательную деятельность обучающихся, научить их формулировать ответы.



II. План проведения и расчет учебного времени

Содержание и порядок проведения занятия Время, мин.
ВВОДНАЯ ЧАСТЬ ОСНОВНАЯ ЧАСТЬ Учебные вопросы: 1. Механизм распространения пламени в горючих газовоздушных смесях. Структура фронта пламени. 2. Виды пламени и скорости его распространения. 3. Структура и параметры диффузионного пламени, его зависимость от различных факторов. ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ

III. Литература

основная

1. Корольченко А.Я. Процессы горения и взрыва. – М.: Пожнаука, 2007. – 266 с., ил.

дополнительная

2. Корольченко А.Я., Корольченко Д.А. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник: в 2-х ч. – 2-е изд., перераб. и доп. – М.: Асс. «Пожнаука», 2004.

IV. Учебно-материальное обеспечение

1. Технические средства обучения: мультимедийный проектор, компьютерная техника, презентация.

Лекция проводится в интерактивной форме - лекция с заранее запланированными ошибками.



Этот способ чтения лекции способствует активизации познавательной деятельности обучающихся на занятиях, позволяет повысить контролирующую функцию лекционных занятий.

Преподаватель во вступительной части объявляет тему занятия и сообщает о наличии ошибок в излагаемом материале (число ошибок не называется).

Ошибки следующих видов: логические, в определениях понятий, категорий и т. д. В тексте лекции ошибки подчеркнуты, а правильные формулировки даны в скобках рядом. Преподаватель заносит ошибки на отдельный лист, который запечатывает до начала лекции в конверт. При этом он объявляет обучающимся, что после окончания лекции у них будет возможность сравнить свои результаты с запланированными ошибками, отраженными на листе.

Обучающиеся по ходу проведения лекции должны будут выявить все запланированные ошибки и отметить их в конспекте. За 15 минут до окончания лекции осуществляется педагогическая диагностика выявленных курсантами и студентами ошибок с подробным их анализом и обоснованием.

В конце лекции уточняется правильное понимание материала, причем правильные ответы рекомендуется подчеркивать или обводить.



Механизм распространения пламени в горючих газовоздушных смесях. Структура фронта пламени.

Одним из фундаментальных свойств пламени, впервые установленным В.А. Михельсоном, является его способность к самопроизвольному распространению. Возникнув в результате воздействия источника зажигания, пламя в дальнейшем самостоятельно перемещается по горючей смеси с некоторой скоростью.

Так как пожар – это, прежде всего, система с распространяющимся горением, основные количественные параметры, характеризующие этот процесс - скорость распространения пламени и скорость выгорания в основном и определяют изменение площади и температурного режима пожара во времени. Поэтому знание законов распространения горения позволяет в принципе определять и прогнозировать динамику развития пожара, т.е. направление и скорость горения (развитие пожара).

Поджигание горючей среды. Рассмотрим явления, происходящие при поджигании холодной горючей смеси локальным тепловым импульсом (например, электрической искрой, небольшим открытым пламенем, накаленным телом и т.д.).

Объем газо-воздушной смеси, прилегающий непосредственно к источнику зажигания, быстро разогревается. Разогрев приводит к быстрому протеканию реакции окисления горючего газа кислородом воздуха. В результате реакции окисления выделяется тепло. Оно посредством теплопроводности передается соседнему слою газа, в котором также начинается интенсивная реакция окисления. Сгорание этого слоя влечет за собой поджигание следующего слоя и т.д. до сгорания горючей среды во всем заполненном ею пространстве.

При поджигании происходит послойное сгорание: зона горения перемещается в пространстве, и пламя распространяется. Скорость этого перемещения определяет интенсивность процесса горения и является его важнейшей характеристикой.

Фронт пламени и его перемещение. Для понимания механизма распространения пламени по смеси газообразного горючего и окислителя приведем следующую принципиальную схему, показанную на рис. 1.

При распространении горения по некоторой системе исходную смесь 1 от продуктов горения 3 отделяет узкая светящаяся зона 2, называемая фронтом пламени. Ширина фронта пламени составляет порядка 10-2 см. Однако, в этом тонком слое успевают протекать процессы реакции; выделяемое тепло в этом слое будет расходоваться на подогрев до высокой температуры свежего холодного газа, находящегося перед фронтом; вследствие же того, что по одну сторону этого слоя газ состоит из продуктов реакции, а по другую из исходных веществ, в этом же слое будут идти энергичные процессы диффузии.

Фронт пламени – это узкая зона, в которой происходит подогрев горючей среды и протекает химическая реакция.

Фронт пламени имеет вид сферы. Толщина фронта пламени, по вычислениям Я. Б. Зельдовича, равна 1 – 100 мкм, поэтому условно фронт пламени считают поверхностью, разделяющей горючую среду и нагретые продукты реакции. В этой зоне в виде теплоты сгорания выделяется вся потенциальная энергия топлива, и температура повышается до максимального значения – температуры горения (Рис. 2).

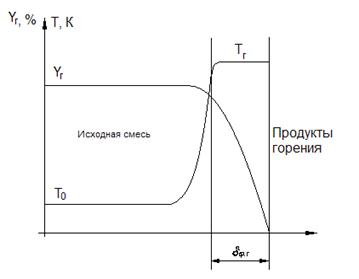

Рис. 1. Схема распространения пламени по предварительно перемешанной гомогенной смеси. 1 – исходная горючая смесь; 2 – фронт пламени ( ф.п - толщина фронта пламени); 3 – продукты горения. Рис. 2. Изменение температуры и концентрации исходных компонентов во фронте пламени.



В зоне перед фронтом пламени концентрация исходных компонентов почти не меняется, поскольку химическое взаимодействие между ними не протекает и температура горючей смеси равна начальной. Непосредственно перед фронтом пламени (зоной химической реакции) концентрация реагентов понижается, главным образом, вследствие разбавления ее продуктами горения. Во фронте пламени в результате химической реакции горения концентрация исходных компонентов резко снижается до нуля, а температура достигает максимального значения. Вследствие молекулярной теплопроводности температура перед зоной химической реакции монотонно повышается от начальной температуры горючей смеси до температуры, близкой к температуре горения, образуя зону физического прогрева.

Т.к. слой, в котором протекает горение, очень тонок то движение газа или искусственное завихрение будут лишь искривлять поверхность фронта, увеличивая его площадь, но не будут нарушать саму структуру слоя (например, его толщину) и процессы, в нем протекающие (например, не будут осложнять процессов диффузии и теплопроводности). Следовательно, на единице поверхности фронта пламени данной смеси будет всегда ежесекундно сгорать одно и то же количество горючего Общее же количество горючего, сгорающего ежесекундно во всем фронте, будет пропорционально общей площади фронта пламени (S) и равно vм ∙ S. Таким образом, мы получаем постоянную для каждой смеси величину – массовую скорость сгорания (vм), равную количеству граммов смеси, сгорающей ежесекундно на единице площади фронта пламени.

Вывод: Рассмотрен механизм распространения пламени в горючих газовоздушных смесях. Изучена структура фронта пламени.

Виды пламени и скорости его распространения.

Если поджечь искрой или накаленным телом в какой-либо точке горючую смесь, то процесс сгорания распространяется по всей массе газа. Так происходит и при взрывах метана в угольных шахтах и в бензиновом двигателе внутреннего сгорания. Если наблюдать это явление в стеклянной трубе, заполненной горючей смесью и подожженной искрой с одного конца, то можно легко видеть, как вдоль трубы распространяется узкий фронт пламени, отделяя уже сгоревший газ (позади фронта) от свежего, несгоревшего еще газа (впереди). В этих случаях пламя движется по первоначально неподвижному газу. В данном случае пламя будет движущимся стационарным (нестационарным)

Во многих случаях, наоборот, процесс сгорания осуществляется в потоке горючего газа, движущегося навстречу источнику зажигания. В этом случае получают неподвижное нестационарное (стационарное) пламя. Например, в бунзеновских горелках, воздушно-реактивных двигателях и пр.

Рис. 3. Схема распространения пламени по гомогенной горючей среде.



Стационарное пламя можно наблюдать на бунзеновской горелке, где пространственное расположение пламени фиксировано на выходном конце трубы и имеет форму близкую к конической (бунзеновский конус). В этом случае устанавливается динамическое равновесие между вытекающим из сопла горелки потоком свежей горючей смеси и встречным перемещением фронта пламени (Рис. 3б).

Нестационарное сферическое пламя образуется при распространении фронта пламени по однородной среде от точечного источника зажигания в большом объеме невозмущенной горючей смеси. В этом случае фронт пламени представляет собой сферическую поверхность, диаметр которой возрастает пропорционально скорости и времени горения, если все направления для перемещения зоны горения равнозначны.

Нестационарное пламя с плоским или искривленным фронтом пламени можно наблюдать в трубке Коварда-Джонсона, представляющей собой вертикально расположенный сосуд, заполненный горючей смесью (Рис. 3а).

Если представить, что пламя распространяется по неподвижной газовой смеси в стеклянной трубке Коварда-Джонса, а его фронт имеет форму, показанную на рис. 3, то наблюдаемой или видимой скоростью является скорость перемещения фронта пламени относительно стенок трубы.

где

uв – видимая скорость перемещения пламени, м/с;

L - расстояние, пройденное фронтом пламени, м;

t - время, с.



Если горючую смесь направить навстречу пламени снизу вверх со скоростью uсм uв, то можно получить неподвижный стационарный фронт пламени, то есть в этом случае скорость распространения пламени, согласно определению, будет равна скорости истечения свежей смеси.

uв = uсм = Vсм/S

где

uсм – скорость истечения горючей газовой смеси, м/с;

Vсм - расход свежей смеси, м3/с;

S - площадь поперечного сечения трубы, м2.



Под нормальной скоростью понимают скорость распространения фронта пламени относительно свежей смеси в направлении по нормали к его поверхности (Рис. 3а).

uн = dn/dt,

где

uн – нормальная скорость распространения пламени, м/с;

n - расстояние, пройденное фронтом пламени (м) по нормали к поверхности фронта за время t, с.



В случае стационарного пламени, когда его фронт неподвижен.

uн = Vсм/F,

где

Vсм - расход свежей смеси, м3/с;

F – поверхность фронта пламени, м2.

Из этого следует, что

uн = uв.S/F,

т.е. нормальная скорость во столько раз меньше видимой, во сколько поверхность фронта пламени больше площади поперечного сечения трубы.

Если угол между векторами видимой и нормальной скорости обозначить через , тогда

uн = uв . соs

Приведенное уравнение называют законом косинуса.



Существуют также массовая скорость распространения пламени (массовая скорость горения). Она показывает массу вещества, сгорающую в единицу времени с единицы поверхности фронта пламени:

uМ = uн .rо, кг/ (м2 с)

где

uМ - массовая скорость выгорания;

uн – нормальная скорость распространения пламени, м/с;

rо - плотность исходной горючей смеси, кг/м3.



Нормальная скорость распространения пламени сравнительно невелика - не более десятков метров в секунду.

Факторы, влияющие на скорость горения.

1. Концентрация горючего и окислителя.

При концентрации, близкой к НКПР скорость горения обычно составляет несколько сантиметров в секунду. При увеличении концентрации скорость горения возрастает. Максимальная скорость наблюдается не при стехиометрических концентраций, а в смеси с избытком горючего (при этом скорость составляет 0,2 - 10 м/с). Дальнейшее увеличение концентрации приводит к уменьшению скорости горения.

2. Примеси инертных газов.

При введении в горючую смесь инертных газов скорость распространения пламени снижается. Это объясняется снижением температуры горения смеси, так как часть тепла расходуется на нагрев не участвующих в реакции горения инертных примесей. Кроме того, чем больше теплоемкость инертного газа, тем больше он снижает температуру горения и тем сильнее уменьшает скорость распространения пламени.

3. Температура смеси.

С увеличением начальной температуры смеси нормальная скорость горения возрастает. Установлено, что скорость распространения пламени пропорциональна квадрату начальной температуры смеси.

Вывод по 2 вопросу: Дано определение нормальной скорости распространения пламени, и рассмотрены факторы на неё влияющие. Изучены методы определения скорости распространения пламени.
