Оси и валы

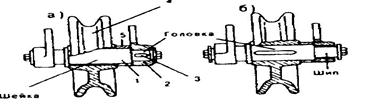

Оси служат для поддержания вращающихся деталей. Оси бывают вращающимися и невращающимися. На рис. 62а изображён канатный блок 4, вращающийся относительно неподвижной оси 1, а сама ось своими концами закреплена в серьгах 2 посредством шпонок 3. Эта ось невращающаяся. Между ступицей блока и серьгой помещена втулка 5, фиксирующая положение блока на оси. На рисунке 62б блок закреплён шпонкой на оси, а ось вращается в серьгах. Эта ось вращающаяся. Оси подвергаются только изгибу: они не воспринимают и не передают вращающих моментов. Невращающиеся оси рассчитывают по первому случаю нагрузки, когда она постоянная, и по второму случаю нагрузки, когда она меняется от . Вращающиеся оси независимо от рода нагрузки всегда рассчитывают по третьему роду нагрузки, так как меняется положение волокон осей: они то растягиваются, то сжимаются. Валы, как и оси, служат для поддержания деталей, чаще всего закреплённых на них.

Рис. 62. Оси и валы

Во время работы машины валы всегда вращаются: они воспринимают и передают вращающие моменты. Валы бывают прямые, кривошипные и коленчатые. Их рассчитывают на кручение, на кручение с изгибом, растяжением, сжатием. На осях и валах имеются участки, носящие определённые названия. На рисунке 63 изображён вал ( или ось ). Участки, помещающиеся в опорах, называют цапфами. Если цапфа расположена на конце оси или вала, то её называют шипом, а если в средней части, то шейкой. Опоры, в которых помещаются цапфы, называются подшипниками. Участки, на которых крепят вращающиеся детали, называют подступичными частями ( головками ).

Рис. 63. Схема вала

На рисунке 64 изображён вертикальный вал ( или ось ), торцовая часть которого воспринимает реакцию R опоры. Эту часть называют пятой, а её опору – подпятником.

Рис. 64. Вертикальный вал
