Розетки

1 Настенные розетки.

РТ – розетка телефонная обрывная. Имеет круглое или прямоугольное пластмассовое основание с зажимами для подключения жил розеточного шнура и абонентской проводки. Закрывается крышкой, которая имеет защелку или крепится винтом. Имеет проводность от 2х2 до 6х2.

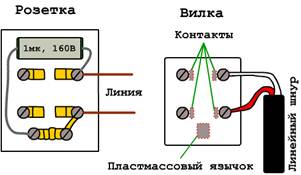

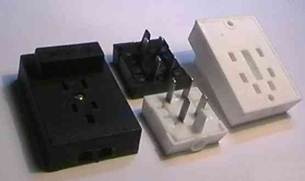

2. Штепсельная безобрывная розетка РТШК состоит из корпуса с пятью гнездами и штепселя с пятью штифтами. Для подключения проводов абонентской линии в корпус розетки вмонтированы две пары контактных пружин и одна пара - для подключения конденсатора.

Штепсель розетки имеет четыре плоских контактных стержня для подключения шнура телефонного аппарата к линии через контакты корпуса розетки и один пластикатовый стержень для отключения цепи конденсатора. Таким образом, абонентская линия жестко подключается к корпусу розетки, а телефонный аппарат с помощью шнура - к штепселю. Такое соединение дает возможность абоненту без всякого инструмента быстро подключать телефонный аппарат к абонентской линии и отключать от нее.

3. РТШ - розетка телефонная штепсельная без конденсатора.

4. Переходная розетка. Используется для перехода с российского на евростандарт.

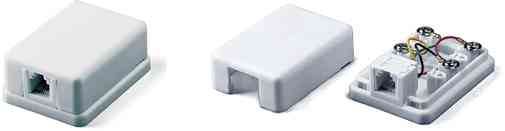

5. Розетка стандарта RJ-12 для настенного монтажа. Телефонная розетка состоит из корпуса с установленным внутри портом RJ12. Внутри телефонной розетки установлено 4-точечное кроссовое поле, которое может быть двух видов - врезные контакты или клеммы.

6. Евророзетка (немецкий стандарт RJ-12) для внутристенного монтажа. Розетка телефонная четырехконтактная скрытой установки ТР4-023. Устанавливается в монтажную коробку, закрепляясь винтами или на лапках.

Подключение розеток.

1. Линия подключается к правым контактам на розетке и к правым же контактам на вилке, если смотреть со стороны болтов - это стандарт.

Если в помещении устанавливается один ТА и розетка РТШК, то линия подключается к клеммам 5 (провод «а») и 1 (провод «б»).

2. В помещении устанавливается две розетки. Провода от РК включаются в розетку без конденсатора РТШ. Дополнительная розетка – РТШК.

3. При использовании спаренного включения телефонных аппаратов применяют трехконтактные безобрывные штепсельные розетки.

Монтаж настенной телефонной розетки.

1. Отвинтить металлические винты в основании корпуса розетки, не вынимая их.
2. Зачистить изоляцию на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привезти к обрыву.
3. Завести провод на основание розетки и накрутить зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.
4. Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора.
5. Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.
6. Присоединить крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).
7. При соединении разъема с розеткой лучше всего использовать защитный колпачок.

Телефонные шнуры.

В ТА используются розеточные шнуры, микротелефонные и жгуты НН. В телефонных шнурах используются гибкие медные жилы, которые изготавливаются из тонких медных проводников или мишурных нитей.

Мишурная нить состоит из одной или нескольких плющеных проволок из меди или медного сплава, спирально намотанных на нить из хлопка, полиамида или аналогичного материала.

Несколько мишурных нитей (4, 7, 9, !5) свитых между собой и изолированных общей ПВХ изоляцией, образуют мишурный провод. Несколько проводов заключаются в общую ПВХ оболочку. На концах жил закрепляются различные наконечники для включения в клеммы. На концах шнуров имеются втулки для плотного включения шнура и для того, чтобы при натяжении нагрузка воспринималась оболочкой шнура, а не жилами.

В современных ТА на концах шнуров крепятся разъемы телефонные RJ-11, RJ-12 (коннекторы).

Розеточные прямые шнуры ШТ чаще всего имеют 2 провода.

К линии К телефону

ШТМ - морозоустойчивый для таксофонов заключен в металлический гибкий шланг, внутри которого прокладывается металлический тросик.

Микротелефонный спиральный шнур (ШТС) изготавливается следующим образом: на металлический стержень навивается шнур прямой и подвергается термообработке, после чего сохраняет форму спирали. Имеет 3 или 4 провода.

Провода по нашим стандартам имеют цвета, соответствующие их назначению: красный - микрофон (МК), белый - микрофон/телефон, зеленый - телефон (ТК).

Микротелефонный шнур должен выдерживать 1 миллион, а розеточный – 100 000 деформаций в местах заделки.
