Гидрораспределители

Назначение – для распределения рабочей жидкости между узлами и агрегатами гидросистемы, а так же для реверсирования механизмов.

Классификация:

По способу перемещения золотника:

1. с ручным управлением;

2. с электромагнитным управлением;

3. с электрогидравлическим управлением (смешанное);

4. с гидравлическим управлением;

5. с пневмоуправлением.

По количеству положений золотника:

1. двухпозиционные;

2. трёхпозиционные;

3. многопозиционные.

Трёхпозиционный распределитель с электромагнитным управлением

Устройство:

1. корпус с каналами и уплотнениями;

2. золотник для сообщения соответствующих каналов;

3. электромагниты (24вт) с толкателями для перемещения золотника;

4. пружины для нейтрального положения и плавного перемещения золотника;

Работа: при подаче напряжения на одну из катушек электромагнита она втягивает толкатель, который перемещает золотник. Золотник сообщает соответствующие каналы, подавая жидкость под давлением в одну полость цилиндра, а из другой на слив.

Неисправности:

1. засорение каналов;

2. износ золотника;

3. износ и повреждения уплотнителей;

4. излом пружин;

5. повреждение электрокатушки или цепи её питания;

При выходе из строя эл.катушки вручную перемещаем толкатель с золотником, что бы перевести механизм в транспортное положение.

Гидрораспределитель трёхпозиционный с электрогидроуправленим (смешанное)

Применяется при расходе жидкости свыше 40л/мин. и при большом объёме гидроцилиндра. При этом требуется большое усилие для перемещения и удержания золотника, поэтому основной золотник перемещается и удерживается рабочей жидкостью, поступающий через вспомогательный золотник с электроуправлением.

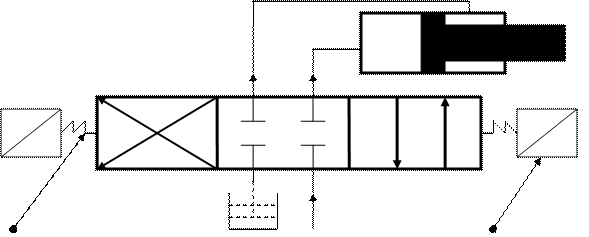

Условное обозначение

Пружина бак от насоса эл.катушка

Три квадрата – трёхпозиционный. На среднем квадрате указаны каналы и схема их соединения при нейтральном положении распределителя (в данной схеме все каналы разобщены). На крайних квадратах изображается схема соединения каналов при подачи напряжения на соответствующую эл.катушку.

Гидроцилиндры

Назначение – это гидродвигатель, выходное звено которого совершает возвратно – поступательное движение и передаёт его на механизмы.

Типы гидроцилиндров:

1. одно или двустороннего действия;

2. одноштоковые или двуштоковые;

3. поршневые или плунжерные;

4. телескопические.

Неисправности:

1. износ или повреждение уплотнений поршня или штока, крышек;

2. ослабление крепление крышки;

3. излом, погнутость, шероховатость штока;

4. трещины в корпусе цилиндра.

крышка поршень шток

цилиндр уплотнения штуцер
