Мощность холостого хода

В режиме холостого хода потребляемая мощность трансформатора Р₀ расходуется на электрические потери в первичной обмотке (І₀²R₁ ) и на магнитные потери: вихревые токи и гистерезис (Р_В+Р_Г)

Р₀= І₀²R₁+ Р_В+Р_Г.

Ток холостого хода составляет (2-10) % от номинального тока, кроме того и сопротивление R₁ очень маленькое, поэтому можно считать, что мощность холостого расходуется только на покрытие потерь в стали, которыепропорциональны В²f^ß

Р₀= Р_В+Р_Г.

Физи­ческий смысл имеют только значения сопротивлений, рассчитан­ные для фазы обмотки. Поэтому необходимо принять во внимание схему соединения обмотки. В случае соединения первичной об­мотки в звезду

а при соединения первичной об­мотки в треугольник

д) коэффициент мощности

Коэффициент трансформации трехфазного трансформатора может рассчитываться как по фазным напряжениям, так и по линейным. Для теории трансформатора имеет значение первое из указанных значений коэффициента трансформации.

В теории электрических машин применяют относительные значения сопротивлений, по которым можно сравнивать параметры трансформаторов различной мощности

(4.2)

Здесь I_H и U_H – фазные номинальные ток и напряжение. Номинальное сопротивление, принимаемое за единицу, при этом равно

(4.3)

В современных силовых трансформаторах при U_H обычно Z_O* »X_O*=25÷200 и R_O*=5÷25. Вторые числа относятся к мощным трансформаторам.

В силовых трансформаторах сопротивления R₁ и Х₁ в десятки и сотни раз меньше соответственно раз R_М и Х_М. Поэтому с большой точностью можно считать, что параметры холостого хода равны параметрам намагничивющей цепи:

Z_O » Z_М ; R_О»R_М и Х_О » Х_М.

По этой же причине можно сказать, что мощность холостого хода Р_О с весьма большой точностью равна магнитным потерям (Р_В+Р_Г)в магнитопроводе трансформатора.

Уравнениям (3-1) соответствует векторная диаграмма холостого хода на рисунке 4.2.

Опыт холостого хода производят для ряда значений U₀: от U₀»0,3U_Н до U₀»1,1U_Н и по полученным данным строят характеристики холостого хода, представляющие собой зависимости І₀, Р₀, cosj₀ от U₀.

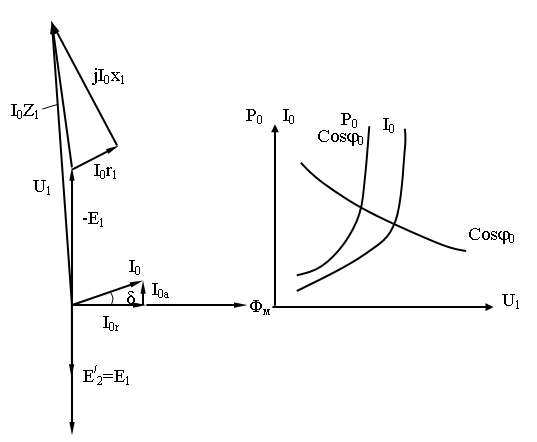

Рисунок 4.2 - Векторная диаграмма холостого хода и характеристики холостого хода
