Требование по выполнению и оформлению контрольной работы

Работа выполняется на листах формата А4 (210 х 297мм) и оформляется в соответствии с ГОСТ 21.101 – 97 СПДС (приложение 1 на трёх листах). Варианты вопросов, а также условия задач должны быть записаны в работе перед их изложением или решением. Векторные диаграммы выполняются в выбранном самостоятельно масштабе.

В конце работы необходимо указать перечень использованной литературы.

Контрольная работа заканчивается подписью исполнителя.

3. Методические указания и требования по изложению ответов на теоретические вопросы.

3.1 Ответы на теоретические вопросы излагать предельно кратко, конкретно и в соответствии с содержанием и структурой поставленного вопроса.

3.2 При подготовке ответа на конкретный вопрос задания внимательно изучить формулировку и содержание вопроса, составить план ответа на него.

3.3 Ответы на вопросы заданий иллюстрировать рисунками, схемами, графиками, выполненными произвольно вне масштаба.

3.4 При оформлении ответов на теоретические вопросы не допускать переписывания текстов из учебника, учебных пособий и нормативных документов, если этого не требуют данные указания.

3.5 При использовании в ответах на вопросы заданий требований нормативных документов ссылаться на соответствующий документ с указанием пунктов, таблиц, примечаний.

3.6 Ответ на каждый теоретический вопрос заданий ограничивать объемом 6-7 страниц формата А4, включая рисунки, схемы, графики.

4. Выбор варианта осуществляется согласно таблице:

Таблица заданий

5. Теоретические вопросы

1. Виды электрической сварки (дуговая, электроконтактная). Сварочные аппараты переменного тока. Устройство, технические характеристики сварочных трансформаторов. Техника безопасности при работе со сварочным оборудованием.

2. Переменный однофазный ток. Сопротивление в цепях переменного тока.

3. Какое явление называется электрическим током и каковы его параметры (сила тока, плотность тока, напряжение, ЭДС, сопротивление, сверхпроводимость).

4. Электроизмерительные приборы.

5. Последовательное и параллельное соединение резисторов. Закон Ома для участка цепи и для полной цепи. Законы Кирхгофа.

6. Короткое замыкание, меры по защите.

7. Асинхронные двигатели. Пуск вход асинхронного двигателя.

8.Синхронные машины. Характеристики и рабочие режимы синхронных машин.

9.Электрические машины постоянного тока. Схемы возбуждения генератора постоянного тока.

10. Схемы электрических сетей.

11. Классификация электрических сетей. Провода и кабели.

12. Трехфазный ток. Охарактеризовать соединение «звездой» и «треугольником». Что такое фазные, линейные напряжения и токи, их соотношения?

13. Заземление на строительной площадке. Способы оказания первой помощи при поражении электрическим током.

14. Природа тока в газе. Люминесцентная лампа, ДРЛ. Проводимость полупроводников. Выпрямители.

15. Электропривод в строительстве.

16. Трансформатор - устройство, применяемое в строительстве. Трехфазный трансформатор.

17. Аппаратура управления.

18. Аппаратура защиты.

19. Источники света и осветительная арматура.

20. Электрифицированные ручные машины и электроинструмент.

6. Задачи:

Задача №1. Для цепи представленной на рис. Е=120В, R0 =2Ом,R1 =11,5 Ом, R2= 10 Ом, R3= 20 Ом, R4=50 Ом, R5=50 Ом, R6=40 Ом, R7= 60 Ом.

Определить токи и напряжения на всех участках цепи и напряжения на зажимах источника, а также мощность источника и мощности потребителей.

Задача №2. Цепь переменного тока состоит из двух ветвей, соединенных параллельно. Активные и реактивные сопротивления приемников соответственно равны: R1= 15,2 Ом; ХL= 13Ом; R2=32 Ом; Хс= 24Ом. Активная мощность, потребляемая первой ветвью, P1= 48 Вт. Определить: 1) токи в ветвях и в неразветвленной части цепи; 2) активные и реактивные мощности цепи; 3) напряжение, приложенное к цепи; 4) угол сдвига фаз между током в неразветвленной части цепи и напряжением. Начертить в масштабе векторную диаграмму цепи.

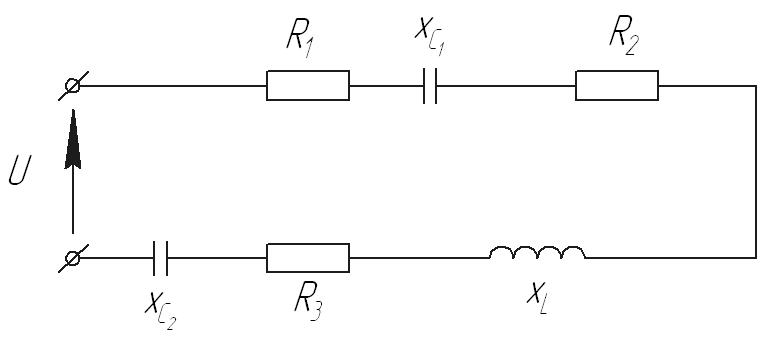

Задача №3. Амперметр, включенный в цепь, показывает ток I2= 7,2А. Сопротивление отдельных участков цепи равны: R₁= 5,56 Ом; X_C1= 5,2 Ом;

R₂= 12 Ом; X_C2= 16 Ом; R₃= 40 Ом; X_L= 30 Ом. Определить ток цепи I, напряжение U приложенное к цепи, мощность и коэффициент мощности всей цепи. Построить векторную диаграмму напряжений и токов.

Задача №4. В сеть с напряжением U= 220В включены параллельно индуктивное, ёмкостное, активные сопротивления: R1= 2 Ом, R2= 4 Ом и индуктивность L= 15 мГн, ёмкостное сопротивление Хс= 20 Ом. Определить токи I1 и I2 в катушках, ток I в неразветвленной части цепи, если частота тока f= 50 Гц. Построить векторную диаграмму.

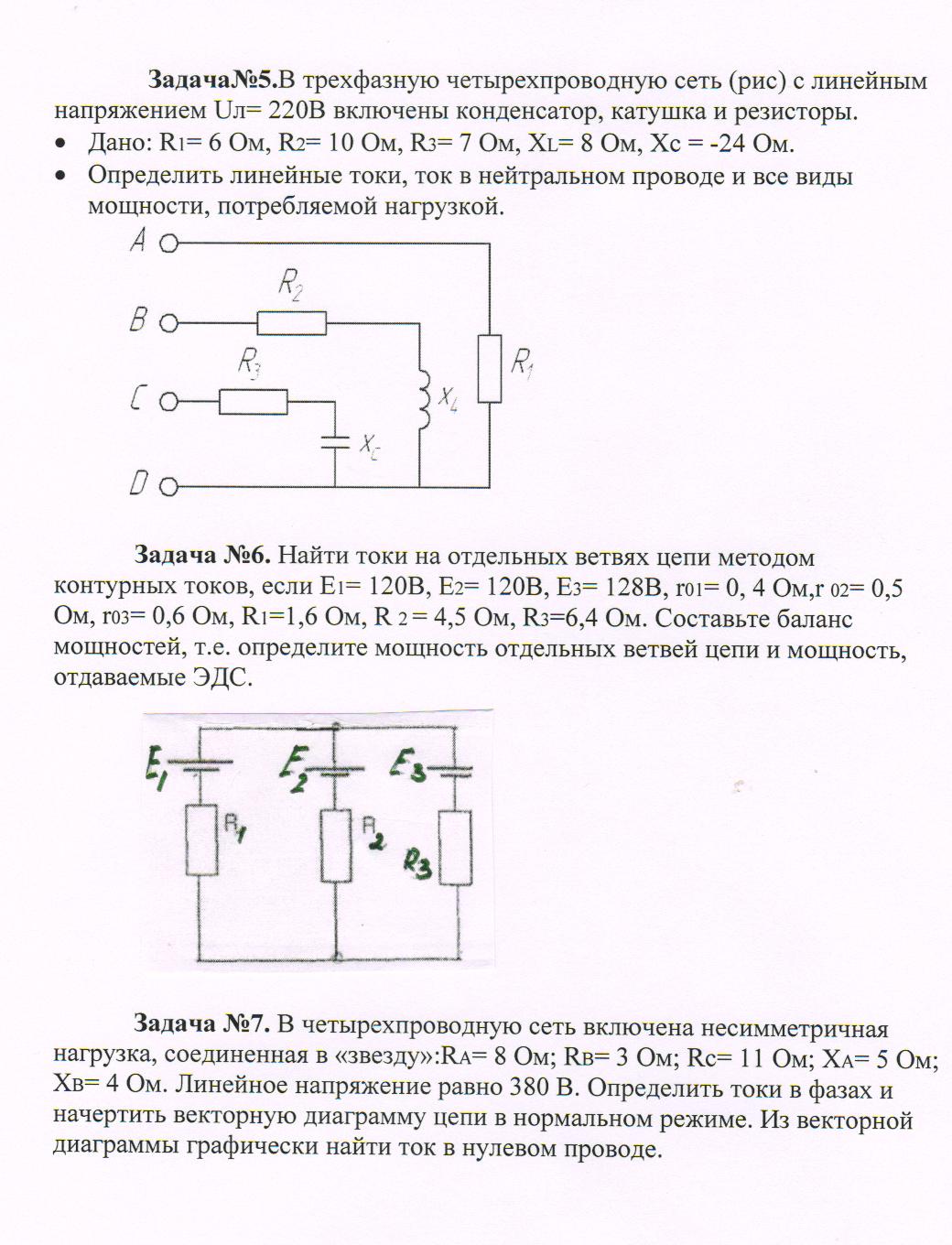

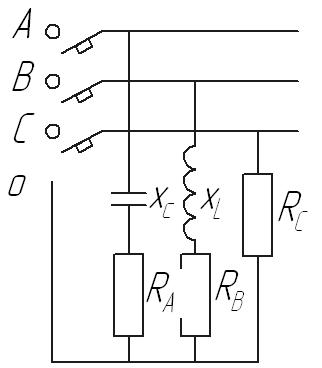

Задача 8

К источнику трехфазной сети, с линейным напряжением U= 380 В и частотой f= 50 Гц подключена равномерная нагрузка, соединенная по схеме «звезда», с полным сопротивлением в фазе Z= 90 Ом и индуктивностью L= 180 мГн. Определить активную, реактивную и полную мощности, действующие значения линейного тока и напряжения, коэффициент мощности. Изобразить электрическую схему, построить векторную диаграмму токов и напряжений.

Задача 9

Однофазный трансформатор имеет следующие данные: номинальная мощность S= 5000 кВА, потери холодного хода Рхх= 1400 Вт, ток холостого хода равен 4% от номинального значения тока первичной обмотки. Напряжение первичной обмотки U= 35 кВ, напряжение вторичной обмотки U= 400 В. Определить полное сопротивление первичной обмотки, коэффициент мощности при х.х трансформатора, коэффициент трансформации, к.п.д. трансформатора при номинальной нагрузке. При какой нагрузке к.п.д. трансформатора будет максимальным, чему равно его значение?

Задача 10

Трехфазный шести полюсный асинхронный двигатель с фазным ротором имеет следующие паспортные данные: номинальная мощность Р2= 5,0 кВт, номинальное напряжение U=220/380 В, номинальная частота вращения n= 940 об/мин, номинальный коэффициент мощности cosφ= 0,68 , номинальный к.п.д. равен ή= 74,5%. Определить мощность Р1, проводимую к двигателю; токи двигателя при соединении обмоток статора в «треугольник» и «звезду»; вращающий момент и скольжение, если частота тока в статоре равна 50 Гц.

7. Пример решения задач:

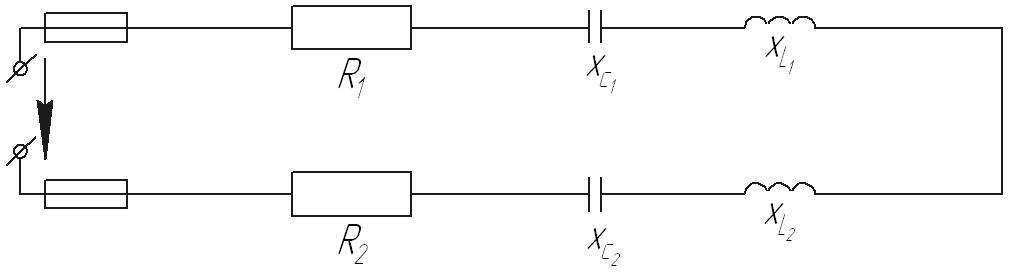

Дано: R 1 = 10 Ом, R2 =15Ом,ХL1 =25Ом, ХL2 =22Ом, ХC1 =18Ом,

Х C2=17Ом, U =120B.

Найти: P, cosφ, напряжение на каждом сопротивлении, общий ток.

Решение:

11) Найдем общее сопротивление цепи

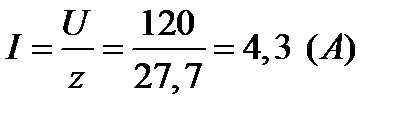

12) Найдем общий ток

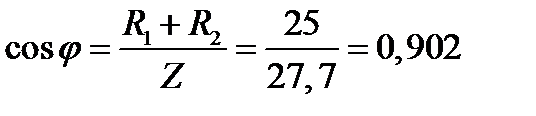

13) Найдем угол сдвига фаз:

14) Найдем напряжение на каждом резисторе:

UR1 =I R1

UR2 =I R2

UC1 =I X_C1

UC2 =I X_C2

UL1 =I X_L1

UL2 =I X_L2

15) Найдем активную мощность:

Р= I² (R1+R2)

6) Построим векторную диаграмму:

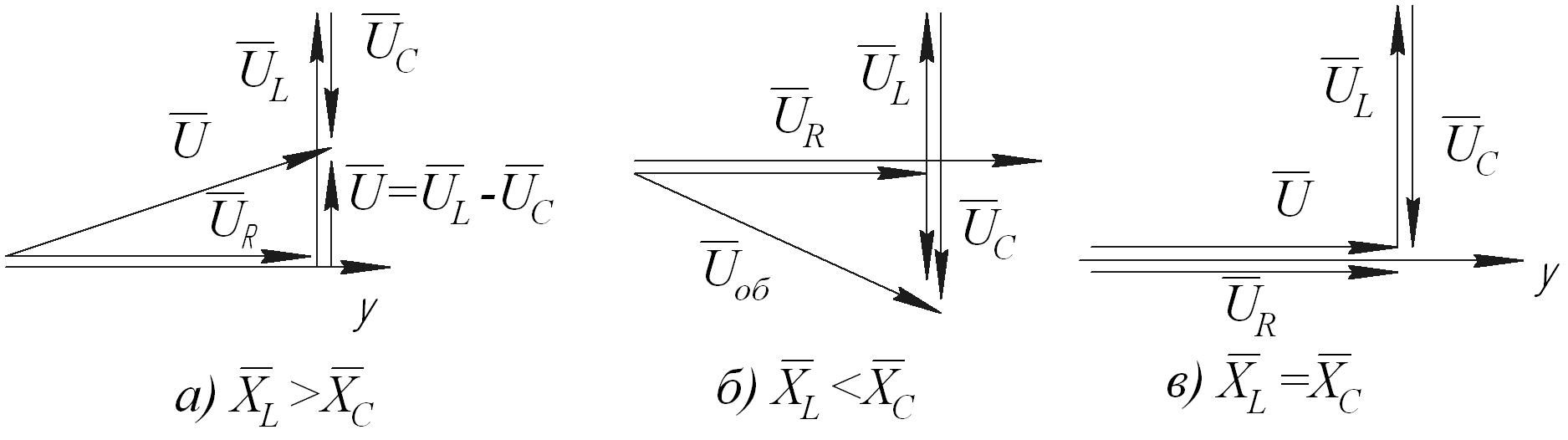

1. Провести горизонтально вектор тока I

2. Параллельно вектору тока провести (в выбранном масштабе для напряжений, например 1 см=2В) вектор напряжения U_R, так как напряжение на активном элементе совпадает по фазе с током (Ū_R = Ū_R1+ Ū_R2)

3. С конца вектора Ū_R, перпендикулярно вектору тока I, провести вверх вектор напряжений Ū_L , так как напряжение на индуктивном элементе опережает ток по фазе на угол 90⁰. (Ū_L = Ū_L1+ Ū_L2)

4. С конца вектора Ū_L провести вертикально вниз вектор напряжения Ū_С, так как напряжение на емкостном элементе отстает по фазе от тока на угол 90⁰. (Ū_С = Ū_С1+ Ū_С2)

5. Согласно второму закону Кирхгофа для цепи имеем: Ū = Ū_R+ Ū_L+ Ū_С, поэтому соединив начало вектора Ū_R с концом вектора Ū_С и получаем вектор напряжения Ū

8. Вопросы для экзамена :

1. Электроизоляционные материалы, их практическое применение.

2. Конденсаторы, электроёмкость конденсаторов. Соединение конденсаторов.

3. Электрический ток, параметры тока. Электрическая цепь. Закон Ома для полной цепи, для участка цепи.

4. Переменный ток, его параметры, уравнения, графики и векторные диаграммы. Цепь с активным, индуктивным, ёмкостным сопротивлением.

5. Трехфазный ток, соединение «звездой» и «треугольником».

6. Устройство, принцип действия и режимы работы однофазного трансформатора. Понятие о трехфазном трансформаторе.

7. Устройство электрических машин постоянного тока. Основные элементы конструкций и их назначение, принцип работы.

8. Понятие об электроприводе, виды электроприводов.

9. Нагревание и охлаждение электродвигателей. Режим работы ( длительный, повторно кратковременный, кратковременный). Понятие о продолжительном включении (ПВ) двигателя

10. Аппаратуры управления, ее классификация.

11. Аппаратура защиты.

12. Виды электрической сварки (дуговая, электроконтактная). Сварочные аппараты постоянного и переменного тока (устройство, технические характеристики).

13. Особенности работы кранового электрооборудования, аппаратуры управления и защиты.

14. Виды ручного электрифицированного инструмента (электродрели, перфораторы, гайковерты, электрорубанки, электропилы и т.д.). Техника безопасности при работе с электрифицированными ручными машинами и электроинструментом.

15. Источники электроэнергии, характеристика источников. Трансформаторные подстанции (открытые, мачтовые, временные, комплектные).

16. Классификация сетей (воздушные и кабельные линии), особенности эксплуатации. Устройство электрических сетей на строительной площадке, провода и кабели.

17. Виды осветительной арматуры и виды освещения. Типы осветительных ламп (лампы накаливания, люминесцентные, газоразрядные лампы), классификация.

18. Действие электрического тока на человека, опасные значения тока и напряжения. Классификация условий работы по степени электробезопасности ведения работ с электроустановками. Защитные средства. Оказание первой помощи при поражении электрическим током. Заземление

19. Природа тока в вакууме и газах. Электровакуумные приборы: диод, триод. Газоразрядные приборы.

9.Литература

1) Ю.Г. Синдеев «Электротехника с основами электроники» Ростов-на-Дону Феникс, 2002.

2) Н.Н.Лебедев С.С.Леви «Электротехника и электрооборудование» Москва 1970 г.

3) В.Е.Китаев «Электротехника с основами промышленной электроники» Москва, Высшая школа, 1978.

4) В.Е.Зайцева, Т.А. Нестерова «Электротехника. Электроснабжение, электротехнология и электрооборудование строительных площадок» Москва, издательский центр «Академия», 2006.
