Лабораторная работа №3-2 по курсу «Моделирование»
Моделирование мультипроцессорной системы в среде AnyLogic Часть 2. Освоение средств визуализации и сбора статистики результатов моделирования

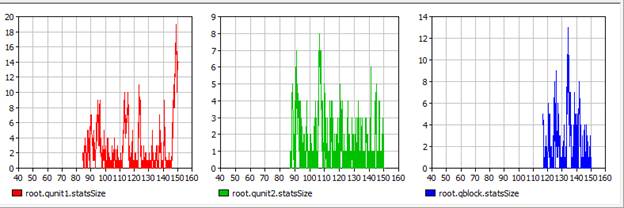

1 Краткие теоретические сведения 1.1 Диаграммы-графики. Отображение динамики переменных Для отображения динамики переменных модели удобно использовать диаграммы AnyLogic: в частности - графики и гистограммы. На рисунках показаны примеры графиков зависимости от времени длин очередей qunit1, qunit2 и qblock. Структура имени отображаемого параметра: корневой объект root; имя объекта структурной диаграммы (например, qunit1); имя переменной (StatsSize). Параметры диаграмм (содержание и вид) могут корректироваться прямо по ходу эксперимента. Для создания объекта-диаграммы используют элемент на панели управления: Содержание диаграммы определяется выбором из доступного списка переменных
Параметры диаграммы включают: - общие: тип (график, гистограмма, диаграмма Гантта) и расположение (по окнам); - оси: масштабирование по осям X и Y; - наборы данных: цвета и линии диаграмм.
