Система топливоприготовления и топливоподачи

Система топливоприготовления и топливоподачи обеспечивает бесперебойную и непрерывную подачу топлива на ТЭС, а также подготовку его к использованию. Технологическая схема этой системы зависит от вида рабочего топлива применяемого на электростанции. Наиболее просто готовится к использованию газообразное топливо, для которого устанавливается газораспределительное установка (ГРУ), создающее требуемое давление природного газа перед горелками. Кроме этого устанавливаются предохранительные клапана и газгольдеры-компенсаторы, для предупреждения аварийных ситуаций.

При сжигании на ТЭС мазута потребуются насосы и эстакады обслуживания для перекачки мазута из железнодорожных цистерн в емкости для хранения; насосы и мазутные подогреватели для создания необходимой температуры мазута (примерно 80⁰С) и подачи его к горелкам. Если мазут не подогревать, а сжигать холодным, то будет происходить не полное сжигание его и накопление в газоходах продуктов горения (сажа, мазутный кокс), которые в какой-то момент могут загореться. Практика показывает, что это может происходить со взрывом, в результате которого разрушаются газоходы.

Наиболее сложная система топливоприготовления при работе ТЭС на твердых топливах. В этом случае она является предвключенной ко второй системе – пылеприготовления.

Система подготовки твердых топлив состоит из технологической линии 1 (рис.4.4) доставки топлива, которая может осуществляться железнодорожным или водным транспортом, подвесной канатной дорогой или конвейером от угольных шахт; устройства для приемки и разгрузки топлива 3 (чаще всего это вагоноопрокидыватели); складов топлива 7, обеспечивающих бесперебойную работу электростанции даже при перерывах в топливоснабжении. Кроме этого система топливоприготовления имеет также установки для предварительного дробления топлива 4 до размеров 15 ÷ 25 мм и транспортные линии 5 для непрерывной подачи дробленного топлива в бункеры сырого топлива 6 систем пылеприготовления котлов. Для работы системы топливоприготовления и топливоподачи в зимнее время осуществляется подсушка топлива в тепляках или в спецальных подсушивающих устройствах 2.

Система топливоприготовления и топливоподачи выполняется единой для всей электростанции, в то время как система пылеприготовления устанавливается индивидуальной для каждого котла ТЭС.

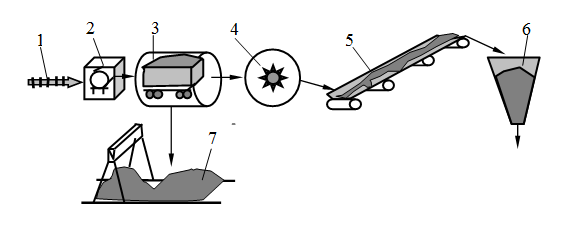

Рис.4.4. Технологическая схема топливоприготовления и топливоподачи

1 – технологическая линия доставки топлива; 2 – устройство подсушки топлива; 3 – вагоноопрокидыватель; 4 – установка для дробления топлива; 5 – транспортерные ленты; 6 – бункер сырого топлива на котле; 7 – склад топлива.
