Системы тяги и дутья котла

При работе котла требуется непрерывный подвод воздуха к горелкам и удаление продуктов сгорания. Это обеспечивается за счет:

- естественной тяги;

- уравновешенной тяги;

- работы котла под наддувом.

Естественная тяга (самотяга) ( ; Па, мм.в.ст.) создается за счет разности статических давлений атмосферного воздуха и столба дымовых газов в вертикальной или наклонной дымовой трубе:

где - высота дымовой трубы, м;

- плотности атмосферного воздуха и дымовых газов, соответственно, кг/м³.

Самотяга всегда направлена вверх. В дымовой трубе при разности температур воздуха и дымовых газов в 120⁰С самотяга составляет 0,4 мм.в.ст. на 1 м. высоты дымовой трубы. При высоте трубы, например, в 100 м = 40 мм.в.ст. Для современных котлов при больших объемах, выбрасываемых газов, такая тяга недостаточна.

Современные котлы работают с уравновешенной тягой, когда подача воздуха в котел осуществляется дутьевым вентилятором, а удаление газов - дымососом. В этом случае весь газовый тракт котла находится под разряжением (рис.4.8)

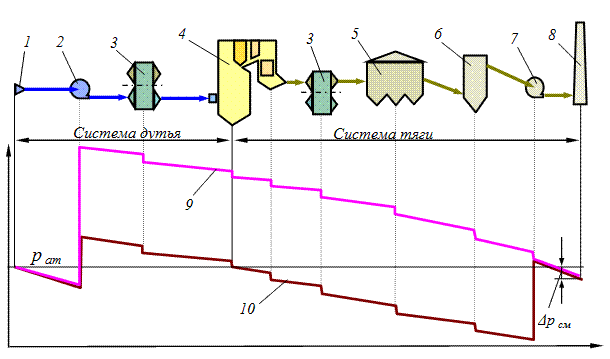

Рис.4.8. Моделирование работы систем дутья и тяги.

1 – входное устройство для воздуха из атмосферы; 2 – дутьевой вентилятор (воздуходувка); 3 – воздухоподогреватель; 4 – котел; 5 - золоуловитель; 6 – газоуловитель; 7 – дымосос; 8 – дымовая труба; 9 – график изменения давлений в системах дутья и тяги при работе котла под наддувом; 10 - график изменения давлений в системах дутья и тяги при работе котла с уравновешенной тягой.

При работе котла под наддувомв системе тяги не работает дымосос. Он может устанавливаться только для резерва. В этом случае практически все оборудование систем дутья и тяги котельной установки находится под давлением и поэтому должно быть герметичным, чтобы не было выбросов пылевидной золы и уходящих газов в окружающую среду.
