СНиП 2.01.07-85 Стр.21

Продолжение прил. 3

Номер схемы	Профили покрытий и схемы снеговых нагрузок	Коэффициенты μ и область применения схем

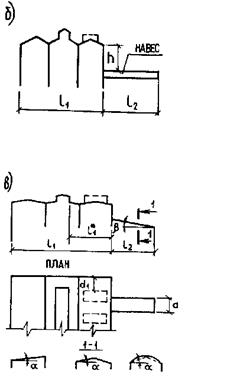

		Коэффициент μ следует принимать равным: но он не должен превышать: (где h - в м; s0 - в кПа); 4 - для зданий (профиль а); 6 - для навесов (профиль б). Значения m1 (m2) для верхнего (нижнего) покрытия в за­висимости от его профиля следует принимать равными: 0,5 - для плоских покрытий с α £20° и сводчатых - с 0,3 - для плоских покрытий с α > 20 °, сводчатых - с и покрытий с поперечными фонарями. Для нижних покрытий шириной α < 21 м (профиль в) значение m2 следует определять по формуле не менее 0,1, где но не менее 0,3 (α - в м; а, β - в град). Высоту перепада h следует отсчитывать от карниза нижнего покрытия в месте его примыкания к стене. Значения l’1 (l’2) для верхнего (нижнего) покрытия в за­висимости от наличия и ориентации фонарей следует прини­мать равными: а) с продольными фонарями: б) без продольных фонарей или с поперечными фонарями l’1 = l1; l’2 = l2 – 2h, при этом l’1 и l’2 необходимо принимать не менее 0. Длину зоны b следует принимать равной: но не более 15 м; но не более 5h и 15 м. Примечания: 1. При d1, (d2) > 12 м значение μ для участка пере­пада длиной d1 (d2) следует определять без учета влияния фонарей на повышенном (пониженном) покрытии. 2. Если пролеты верхнего (нижнего) покрытия имеют разный про­филь, то при определении μ необходимо принимать соответствующее значение m1 (m2) для каждого пролета в пределах l’1 (l’2). 3. Местную нагрузку у перепада не следует учитывать, если высота перепада, м, между двумя смежными покрытиями менее (где s0 – вкПа)
