Стр. 24 СНиП 2.01.07-85

Продолжение прил. 4

Номер схемы	Схемы зданий, сооружений, элементов конструкций и ветровых нагрузок	Определение аэродинамических коэффициентов с	Примечания

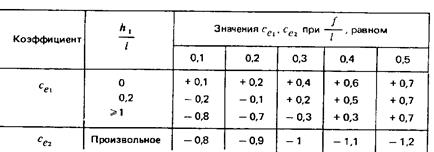

	Здания со сводчатыми и близкими к ним по очертанию покрытиям	Значение се3 принимается по схеме 2	1. См. примеч. 1 к схеме 2. 2. При определении коэффициента u в соответствии с п. 6.9 h = h1 + 0,7 f
	Здания с продольным фонарем	Коэффициенты се1, се2 и се3 следует определять в соответствии с указаниями к схеме 2	1. При расчете поперечных рам зданий с фонарем и ветроотбойными щитами значение суммарного коэффициента лобового сопротивления системы «фонарь-щиты» принимается равным 1,4. 2. При определении коэффициента u в соответствии с п. 6.9 h = h1
	Здания с продольными фонарями	Для покрытия здания на участке АВ коэффициенты се следует принимать по схеме 4. Для фонарей участка СВ при l £ 2 сх = 0,2; при 2 £ l £ 8 для каждого фонаря сх = 0,1l; при l > 8 сх = 0,8, здесь Для остальных участков покрытия се = - 0,5	1. Для наветренной, подветренной и боковых стен зданий коэффициенты давления следует определять в соответствии с указаниями к схеме 2. 2. При определении коэффициента v в соответствии с п. 6.9 h = h1
