СНиП 2.01.07-85 Стр. 27

Продолжение прил. 4

Номер схемы	Схемы зданий, сооружений, элементов конструкций и ветровых нагрузок	Определение аэродинамических коэффициентов с	Примечания
	Навесы		1. Коэффициенты се1, се2, се3, се4 следует относить к сумме давлений на верхнюю и нижнюю поверхности навесов. Для отрицательных значений се1, се2, се3, се4 направление давления на схемах следует изменять на противоположное 2. Для навесов с волнистыми покрытиями cf = 0,04

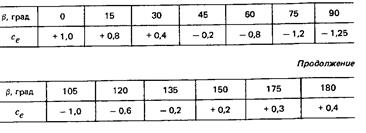

12а	Сфера	сх = 1,3 при Re < 105; сх = 0,6 ″ 2 × 105 £ Re £ 3 × 105; сх = 0,2 ″ 4 × 105 > Re, где Re – число Рейнольдса; w0 – диаметр сферы, м; k (z) – определяется в соответствии с п. 6.4, Па; z – расстояние, м, от поверхности земли до центра сферы; gf – определяется в соответствии с п.6.11	1. Коэффициенты се приведены при Re > 4 × 105. 2. При определении коэффициента υ в соответствии с п.6.9 следует принимать b = h = 0,7d
