Трубопроводы систем отопления

Прокладка трубопроводов систем отопления не допускается:

а) на чердаках зданий (кроме теплых чердаков) и в проветриваемых подпольях в районах с расчетной температурой минус 40 °С и ниже (параметры Б);

б) транзитных - через помещения убежищ, электротехнические помещения, шахты с электрокабелями, пешеходные галереи и тоннели.

На чердаках допускается установка расширительных баков с тепловой изоляцией из негорючих материалов.

Способ прокладки трубопроводов систем отопления должен обеспечивать легкую замену их при ремонте.

При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры. Прокладка трубопроводов из полимерных труб должна предусматриваться скрытой: в полу, плинтусах, за экранами, в штробах, шахтах и каналах; допускается открытая прокладка в местах, где исключается их механическое, термическое повреждение и прямое воздействие ультрафиолетового излучения на трубы.

Расстояние (в свету) от поверхности трубопроводов, отопительных приборов и воздухонагревателей с теплоносителем температурой выше 105 °С до поверхности конструкции из горючих материалов следует принимать не менее 100 мм. При меньшем расстоянии следует предусматривать тепловую изоляцию поверхности этой конструкции из негорючих материалов.

Рекомендации по проектированию и монтажу систем отопления с использованием металлополимерных труб содержит СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с ис- пользованием металлополимерных труб».

Положения по проектированию и монтажу систем отопления зданий из медных труб содержит СП 40-108-2004 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб».

Положения по проектированию и монтажу систем отопления зданий с использованием труб из «сшитого» полиэтилена содержит СП 41-109-2005. «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена».

Отопительные приборы. Номинальный тепловой поток отопительного прибора не следует принимать меньше, чем на 5% или на 60 Вт требуемого по расчету.

При расчете отопительных приборов следует учитывать 90% теплового потока, поступаю

Температуру поверхности низкотемпературных панелей радиационного обогрева рабочих мест не следует принимать выше 60 °С, а панелей радиационного охлаждения - ниже 2 °С.

Для систем внутреннего теплоснабжения следует применять в качестве теплоносителя, как правило, воду; другие теплоносители допускается применять, если они отвечают санитарно-гигиеническим требованиям и требованиям взрывопожаробезопасности.

В системах водяного отопления жилых зданий применяются следующие виды нагревательных приборов:

- чугунные секционные радиаторы;

- алюминиевые радиаторы;

- биметаллические радиаторы;

- стальные колончатые радиаторы;

- стальные панельные радиаторы;

- конвекторы и пр.

Основное достоинство чугунных секционных радиаторов — устойчивость металла к коррозии без нанесения какого-либо защитного покрытия, что обеспечивает им надежность в эксплуатации.

Радиаторы достаточно гигиеничны (кроме оребренных моделей), так как с их поверхности легко удалить пыль; обладают значительной тепловой инерцией, что позволяет в переходные периоды при теплоснабжении с пропусками обеспечить более равномерную температуру в помещениях; имеют малое гидравлическое сопротивление.

К недостаткам этих радиаторов относятся: низкий коэффициент теплоотдачи, возможность зашламления и завоздушевания, относительно высокая стоимость, возможность использования их только в системах с давлением вoды до 0,6 мПа.

Применение чугунных радиаторов старой, известной конструкции ограничивается сегодня, в основном, малоэтажным строительством, где их нередко используют для создания интерьера в стиле «ретро». Современные модели чугунных радиаторов по дизайну выгодно отличаются от своих предшественников и внешне при добротной окраске похожи на алюминиевые. Это в первую очередь относится к импортным приборам, в частности к модели DUBA испанской компании Roca Radiadores. Основное преимущество алюминиевых секционных радиаторов — их повышенная теплопроводность.

Недостатки: невысокая гигиеничность (затруднено удаление пыли с внутренних поверхностей), неустойчивость к повышенной кислотности воды. Алюминиевые радиаторы некоторых марок не выдерживают давления теплоносителя выше 0,6 мПа, поэтому эти приборы можно рекомендовать в системах отопления с автономными источниками теплоснабжения, создающими невысокое давление теплоносителя в системе.

Отечественные алюминиевые секционные радиаторы представлены на рынке приборами модели «PC» Ступинского алюминиевого завода. Известны также импортные радиаторы марок GLOBAL, ROVALL, ЕРАТО, OPERA, AURAL, DUBAL.

Биметаллические радиаторы представляют собой комбинацию из двух стальных тонкостенных труб с оребрением из алюминиевого сплава,выполненным литьем под давлением. Стальные трубы обеспечивают прочность и коррозионную стойкость прибора, а алюминий — высокую теплоотдачу. Единственный недостаток биметаллических радиаторов — это их высокая стоимость по сравнению с другими отопительными приборами. Из отечественных биметаллических радиаторов следует упомянуть РБС производства ОАО «Сантехпром» и КНБ фирмы ВЕЛЬ, из импортных CF итальянской фирмы SIRA. Стальные колончатые радиаторы отличаются повышенной прочностью, внешне напоминают чугунные, но в отличие от по- следних, более гигиеничны, так как на их гладкой поверхности не накапливается пыль. Они могут быть использованы практически во всех системах отопления. Фирмы ARBONIA и ZEHNDER, поставщики стальных колончатых радиаторов на российский рынок, разработали ряд моделей отопительных приборов, способных украсить интерьер помещения.

Очень широк спектр стальных панельных радиаторов. Дешевизна, современный дизайн, компактность дают этим приборам преимущества перед другими типами радиаторов, однако подверженность коррозии вынуждает использовать воду высокого качества и устанавливать в системе дорогостоящий мембранны й расширительный бак.

Наиболее популярны стальные радиаторы панельного типа: Мосварт (Россия), Kermi, Buderus, Gallant (Германия), Delonghi (Италия), Korado (Чехия). В массовом индустриальном строительстве жилых зданий наиболее широко применяются конвекторы. Максимальная теплоплотность, равнопрочность со всей системой отопления, дешевизна, привлекательный внешний вид, возможность использования практически в любых системах водяного отопления делают конвекторы «Универсал ТВ» и «Сантехпром-Авто» производства ОАО «Сантехпром» действительно универсальными приборами. Российско-Шведское предприятие «Изотерм» поставляет на рынок биметаллический конвектор (медные трубы и стальное оребрение). Долговечность прибора в отличие от «Универсала ТВ» даже превышает долговечность системы из обыкновенных водогазопроводных труб, однако и стоимость конвектора значительно выше стоимости «Универсала ТВ».

У отопительных приборов следует предусматривать регулирующую арматуру, за исключением помещений, где имеется опасность замерзания теплоносителя (на лестничных клетках, в тамбурах и т.п.). В качестве регулирующей арматуры на подводках к отопительным приборам могут быть использованы краны двойной регулировки, запорные вентили и термостаты.

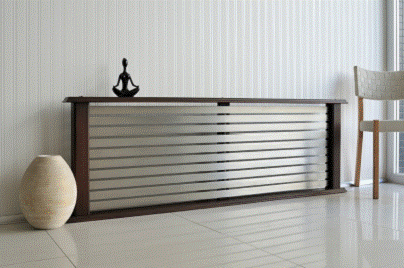

Рис. 3. Примеры «дизайн-радиаторов»

Отопление и внутреннее теплоснабжение зданий электроэнергией с непосредственной трансформацией ее в тепловую допускается применять по техническому заданию. Отпуск электроэнергии следует согласовывать с энергоснабжающей организацией в установленном порядке.

В помещениях категорий А и Б следует проектировать, как правило, воздушное отопление. Допускается применение других систем отопления, за исключением помещений, в которых хранятся или применяются вещества, образующие при контакте с водой или водяными парами взрывоопасные смеси, или вещества, способные к самовозгоранию или взрыву при взаимодействии с водой.

Системы лучистого отопления и нагревания с газовыми или электрическими инфракрасными излучателями допускается проектировать для отопления отдельных производственных помещений или зон категорий В3, В4, Г и Д, для обогрева участков и отдельных рабочих мест в неотапливаемых помещениях, на открытых и полуоткрытых площадках, а также для помещений общественных зданий с непостоянным пребыванием людей (торговые залы магазинов, залы ожидания вокзалов, спортивные залы, рынки и др.). Применение газовых излучателей в подвальных помещениях, а также в зданиях III, IV и V степеней огнестойкости не допускается.

Системы отопления (отопительные приборы, теплоноситель, температуру теплоносителя или теплоотдающей поверхности) следует принимать по таблице 1.

Таблица 1

Помещения	Система отопления, отопительные приборы, теплоноситель, максимально допустимая температура теплоносителя или теплоотдающей поверхности
Б.1. Жилые, общественные и административно-бытовые (кроме указанных в Б.2 - Б.10)	- Водяная с радиаторами, панелями и конвекторами при температуре тепло- носителя для двухтрубных систем -не более 95 °С; для однотрубных -не более 105 °С. - Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы - Воздушная. - Поквартирная водяная с радиаторами или конвекторами при температуре те- плоносителя не более 95 °С. - Электрическая или газовая с температурой на теплоотдающей поверхности не более 95 °С
Б.2. Детские дошкольные, лестничные клетки и вестибюли в детских дошкольных учреждениях	- Водяная с радиаторами, панелями и конвекторами при температуре тепло- носителя не более 95 °С. - Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы. - Электрическая с температурой на теплоотдающей поверхности с более 90 °С
Б.3. Палаты, операционные и другие помещения лечебного назначения в больницах (кроме психиатрических и наркологических, общественных и административно-бытовых)	- Водяная с радиаторами и панелями при температуре теплоносителя не более 85 °С. - Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы
Б.4. Палаты, операционные и другие помещения лечебного назначения в психиатрических и наркологических больницах (кроме общественных и административно-бытовых)	- Водяная с радиаторами и панелями при температуре теплоносителя не более 95 °С. - Водяная с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы. - Электрическая с температурой на теплоотдающей поверхности не более 95 °С
Б.5. Спортивные залы	- Воздушная.. Водяная с радиаторами, панелями и конвекторами и гладкими трубами при температуре теплоно-сителя не более 150 °С. - Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и т.д. - Электрическая или газовая с температурой на теплоотдающей поверхности не более 150 °С
Б.6. Бани, прачечные и душевые	- Водяная с радиаторами, конвекторами и гладкими трубами при температуре теплоносителя не более 95 °С для помещений бань и душевых, не более 150 °С - для прачечных. - Воздушная. - Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы.
Б.7. Общественного питания (кроме рес- торанов) и торговые залы (кроме указан- ных в Б.8)	. Водяная с радиаторами, панелями, конвекторами и гладкими трубами при температуре теплоносителя не более 150 °С. . Водяная с нагревательными элемента- ми и стояками, встроенными в наруж- ные стены, перекрытия и полы. . Воздушная. . Электрическая и газовая с температу- рой на теплоотдающей поверхности не более 150 °С. . Электрическая и газовая с высокотем- пературными излучателями в неутеп- ленных и полуоткрытых помещениях и зданиях.
Б.8. Торговые залы и помещения для об- работки и хранения материалов, содер- жащих легковоспламеняющиеся жидкости	Принимать по Б.11 а) или Б.11 б) настоя- щей таблицы
Б.9. Пассажирские залы вокзалов	. Воздушная. . Водяная с радиаторами и конвектора- ми при температуре теплоносителя не более 150 °С. . Водяная с нагревательными элемента- ми, встроенными в наружные стены, перекрытия и полы. . Электрическая с температурой на теп- лоотдающей поверхности не более 150 °С
Б.10. Залы зрительные и рестораны	. Водяная с радиаторами и конвектора- ми при температуре теплоносителя не более 115 °С. . Воздушная. . Электрическая с температурой на теп- лоотдающей поверхно ти не более 115°С
Б.11. Производственные: а) категорий А, Б, В1 -В4 без выделений пыли и аэрозолей или с выделением негорючей пыли	. Воздушная. - Водяная и паровая при температуре теплоносителя: воды не более 150 °С, пара не более 130 °С. - Электрическая и газовая для помеще- ний категорий В1 - В4 (кроме складов категорий В1 - В4) при температуре на теплоотдающей поверхности не более 130 °С. - Электрическая для помещений категорий А и Б (кроме складов категорий Б) во взрывозащищенном исполнениии в соответствии с ПУЭ при температуре на теплоотдающей поверхности не более 130 °С
б) категорий А, Б, В1 -В4 с выделением горючей пыли и аэрозолей	− Воздушная. − Водяная и паровая при температуре теплоносителя: воды - не более 110 °С в помещениях категорий А и Б и не более 130 °С в помещениях категории В. − Электрическая и газовая для помещений категорий В1 - В4 (кроме складов категорий В1 - В4) при температуре на теплоотдающей поверхности не более 110 °С. − Электрическая для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при тепературе на теплоотдающей поврхности не более 110 °С
в) категорий Г и Д без выделений пыли и аэрозолей	− Воздушная. − Водяная и паровая с ребристыми трубами, радиаторами и конвекторами при температуре теплоносителя: воды не более 150 °С, пара не более 130 °С. − Водяная с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы. − Газовая и электрическая, в том числе с высокотемпературными излучателями, кроме складов категории В4.
г) категорий Г и Д с повышенными требованиями к чистоте воздуха	− Воздушная. − Водяная с радиаторами (без оребре- ния), панелями и гладкими трубами при температуре теплоносителя не бо- лее 150 °С. − Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы
д) категорий Г и Д с выделением негорючих пыли и аэрозолей	− Воздушная. − Водяная и паровая с радиаторами при температуре теплоносителя: воды не более 150 °С, пара не более 130 °С. − Водяная с нагревательными элементами, встроенными в наружные стены, перекрытия и полы. − Электрическая и газовая с температурой на теплоотдающей поверхности не более 150 °С
е) категорий Г и Д с выделением горючих пыли и аэрозолей	− Воздушная. − Водяная и паровая с радиаторами и гладкими трубами при температуре те- плоносителя: воды не более 130 °С, па- ра не более 110 °С. − Водяная с нагревательными элементами, встроенными в наружные перекрытия и полы. стены,
ж) категорий Г и Д со значительным влаговыделением	− Воздушная. − Водяная и паровая с радиаторами, конвекторами и ребристыми трубами при температуре теплоносителя: воды не более 150 °С, пара не более 130 °С. − Газовая с температурой на теплоот- дающей поверхности 150 °С
з) с выделением возгоняемых ядовитых веществ	По специальным нормативным документам
Б.12. Лестничные клетки, пешеходные переходы и вестибюли Б.13. Тепловые пункты	− Водяная и паровая с радиаторами, конвекторами и калориферами при температуре теплоносителя: воды не более 150 °С, пара не более 130 °С. − Воздушная − Водяная и паровая с радиаторами и гладкими трубами при температуре те- плоносителя: воды не более 150 °С, па- ра не более 130 °С
Б.14. Отдельные помещения и рабочие места в неотапливаемых и отапливаемых помещениях с температурой воздуха ниже нормируемой (кроме помещений категорий А,Б и В)	− Газовая и электрическая, в том ч сле с высокотемпературными излучателями
