Приточная и вытяжная система вентиляции

Приточная система вентиляции служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление.

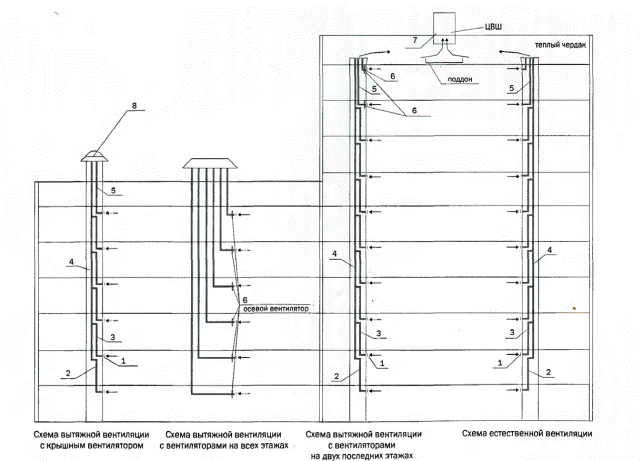

Рис. 6. Схемы естественной и механической вентиляции

1-воздухоприемные устройства;2-воздуховод из встроено-пристроенных помещений;

3-канал (воздуховод)-спутник с нормируемым пределом огнестойкости

;4-сборный вертикальный канал с нормируемым пределом огнестойкости;

5-индивидуальные каналы(воздуховоды) двух последних этажей с нормируемым пределом огнестойкости;

6-осевой вентилятор; 7-центральная вытяжная шахта;8-крышный вентилятор.
