Виды пуль

Виды гильз

§ цилиндрическая;

§ бутылочная;

§ коническая.

§ остроконечная, тупоконечная, с плоским кончиком;

§ оболочные: обычная, бронебойная, зажигательная, трассирующая;

§ полуоболочечные: с разрезами, канавками, наконечником;

§ безоболочечные.

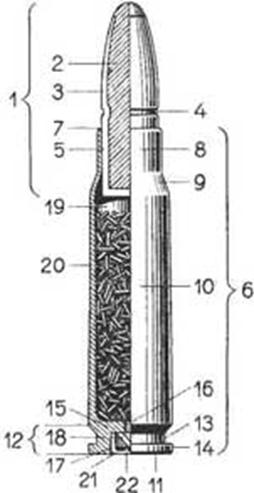

1 — пуля 2 — сердечник пули 3 — оболочка пули 4 — канавка 5 — ведущая часть пули 6 — гильза 7 — срез гильзы 8 — дульце гильзы 9 — скат гильзы 10 — корпус гильзы 11 — дно гильзы 12— донная часть гильзы 13 — проточка 14 — фланец 15 — перегородка 16 — запальное отверстие 17 — капсюльное гнездо 18 — наковальня 19 — зарядная камера 20 — метательный заряд 21 — капсюль-воспламенитель 22 — воспламенительный состав

Фото 40. Составные части патрона для нарезного оружия

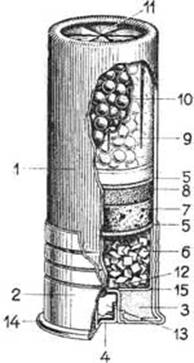

1—трубка гильзы 2—основание гильзы 3—поддон 4—капсюль-воспламенитель 5—прокладка 6—метательный заряд 7—осалка на пыже 8—пыж 9—пыж с концентратором 10—дробовой снаряд 11—закатка «звезда» 12—запальное отверстие 13—наковальня 14— фланец 15—пороховая камора

Фото 41. Составные части патрона для гладкоствольных ружей



1-след от ребра окна кожуха-затвора 2-следы от правой губы магазина 3-след от выбрасывателя 4-след от отражателя 5-след от бойка

Фото 42. Следы от оружия на стреляной гильзе

Фото 43. Следы от бойка на капсюле гильзы: слева - внешний вид шляпки гильзы, справа - след бойка увеличенный на микроскопе при проведении исследования

Фото 44. Следы нарезов канала ствола на выстрелянной пуле





Фото 45. Следы от оружия на преграде: слева – на стекле, справа – на металле и дереве





Фото 46. Слева – отложение продуктов выстрела, справа – механизм образования пояска осаднения



Фото 47. Следы близкого выстрела: А – поясок осаднения, Б – поясок обтирания, В.– отложение порошинок, Г – отложение копоти выстрела

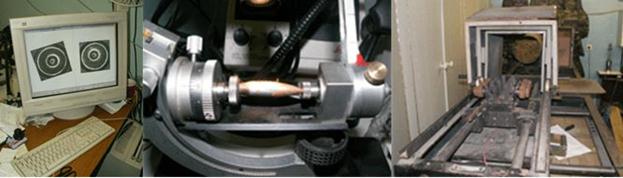

Фото 48. Технические средства,

используемые при судебно-баллистических исследованиях: слева – использование компьютерных технологий в экспертной деятельности





Фото 49. Визирование с целью определение места стрелявшего

Задание на самоподготовку:укажите основания отнесения изделий к холодному оружию. Расскажите механизм производства выстрела, принцип образования следов на пуле, гильзе.
