Привод агрегатов ГТД

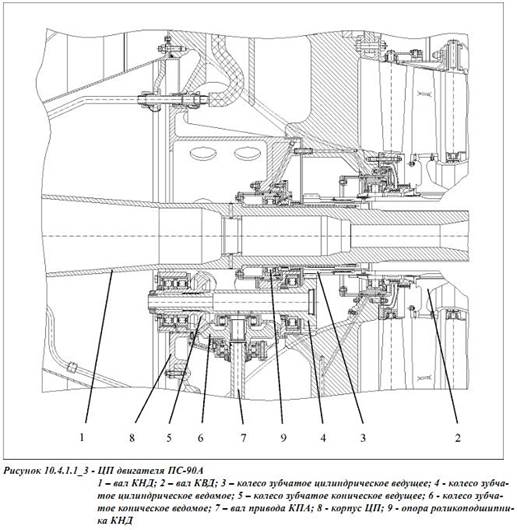

Механизм отбора и передачи крутящего момента (Мкр) от ротора турбокомпрессора на привод агрегатов обеспечивает функционирование основных систем двигателя: топливной, масляной, гидравлической, электрической и других. На ГТД также устанавливаются агрегаты энергетических систем ЛА (гидравлической и электрической). Центральный привод Из условий компоновки ЦП расположен непосредственно у оси двигателя. Компоновка и условия работы ЦП на каждом конкретном двигателе накладывает определенные ограничения на его конструкцию. Отбор Мкр для привода агрегатов в одновальном ГТД производится от ротора компрессора, в двух и трехвальных, как правило, от ротора компрессора высокого давления. На первых многовальных ГТД ЦП проектировался с отбором Мкр от всех роторов, что было связано с необходимостью привода регуляторов оборотов и датчиков-тахометров для обеспечения функций системы автоматического регулирования. Коробки приводов агрегатов Коробки приводов агрегатов (КПА) (см. Рис. 2.) служат для размещения приводных агрегатов и передачи к ним крутящего момента от роторов ГТД и от пускового устройства к ротору двигателя во время запуска. Конструкция КПА должна обеспечивать ее работоспособность во всем диапазоне режимов работы двигателя, от запуска до максимального режима в течение всего полета, включая возможные эволюции самолета. На КПА устанавливаются агрегаты, обслуживающие как системы самого ГТД, так и системы ЛA. К агрегатам, обслуживающим системы двигателя, относятся стартеры, топливные и масляные насосы, топливные регуляторы, датчики частоты вращения, генераторы для систем автоматического управления. К агрегатам самолетных систем относятся генераторы постоянного и переменного тока, гидронасосы и другие. В зависимости от назначения самолета на КПА могут быть размещены до 15 различных агрегатов. Кроме приводных агрегатов на ней могут размешаться и неприводные агрегаты. Как правило, внешние контуры мотогондолы (элемента самолета, в котором размещается ГТД) существенно влияют на компоновку КПА. Масса КПА с агрегатами достигает 5... 10% от общей массы ГТД, поэтому ее снижение является актуальной задачей, которую решают: -сокращением количества приводных агрегатов; -интегрированием агрегатов с КПА, например объединением опор роторов агрегатов с опорами зубчатых колес КПА; -минимизацией габаритов конструкции; -применением рациональных кинематических и силовых схем; -применением легких сплавов, неметаллических и композиционных материалов.
На одном ГТД размещаются, как правило, одна - две КПА. Иногда из условий компоновки применяется три КПА. Примером двигателя с тремя КПА является разработанный ОАО «Авиадвигатель» г. Пермь ГТД Д-30 (см. Рис.3), у которого кроме верхней и нижней КПА 1 и 2 имеется еще и боковая КПА 3.

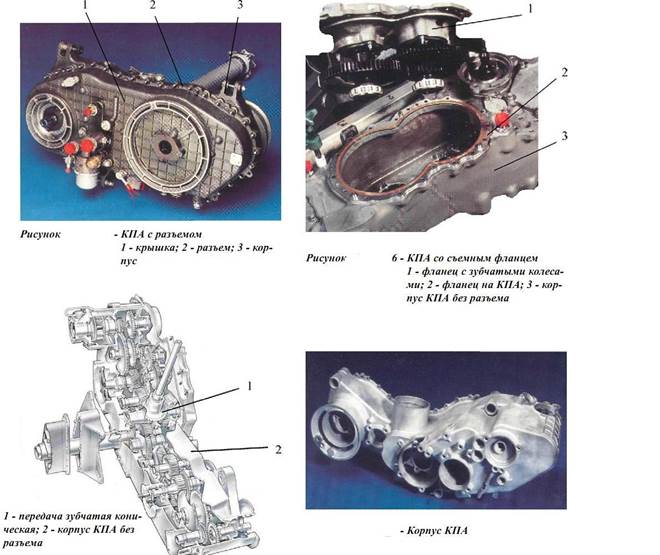

КПА представляет собой самостоятельный Как показано модуль двигателя. Модульность конструкции позволяет при необходимости заменять КПА без съема двигателя с самолета. Положение КПА зависит от компоновки двигателя в составе самолета (в соответствии с размещением двигателей на самолёте - в фюзеляже, под или над крылом, в хвостовой части). В большинстве случаев их КПА располагают под двигателем (нижнее расположение). Нижнее расположение более предпочтительно, но нежелательно з случае расположения двигателя под крылом самолета, так как значительно уменьшает просвет между двигателем и взлетно-посадочной полосой. КПА часто размещается в пространстве между наружным и внутренним контурами. В ТВД КПА, как правило, совмещена с редуктором привода винта. КПА включают в себя коническую зубчатую передачу, которая конструктивно бывает двух типов: встроенная в КПА, как на двигателе ПС-90А (см. Рис.4), или с вынесенным коническим приводом (см. Рис.5.) Корпуса КПА могут быть разъемными и неразъемными. Наличие разъема (см. Рис. 10.4.2.1_4) облегчает монтаж зубчатых колес при сборке КПА, но несколько увеличивает ее габариты.
Агрегаты на коробку приводов устанавливаются, как правило, при помощи стяжных хомутов, либо резьбовых фланцев.

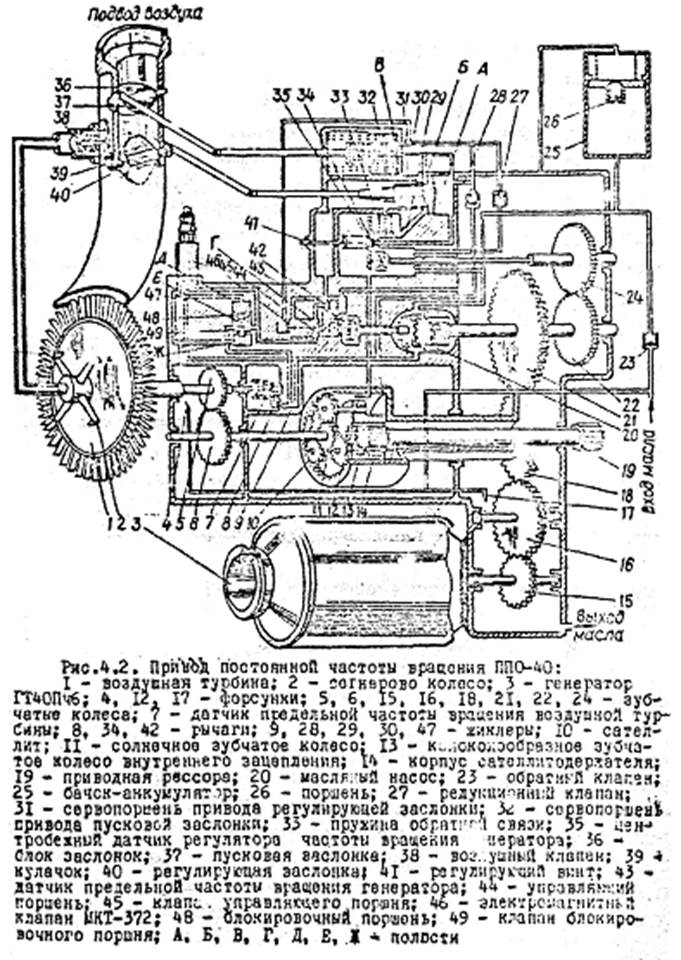

ПРИВОД ПОСТОЯННОЙ ЧАСТОТЫ ВРАЩЕНИЯ ПП0-40 С ГЕНЕРАТОРОМ ПЕРЕМЕННОГО ТОКА ГТ40Пч6 В эксплуатации частота вращения роторов ВД и НД меняются в зависимости от режима работы двигателя и условий полета самолета, а для надежной работы основной системы электроснабжения, которая использует трехфазный переменный ток напряжением 20/115 В, частотой 400 Гц, необходимо, чтобы частота вращения якоря генератора ГТ40Пч6 была бы постоянной. Последнее условие обеспечивается установкой на КСА привода постоянной частоты вращения, воздушная турбина которого, работая в режиме источника энергия или в режиме тормоза, поддерживает постоянную частоту вращения генератора на режиме малого газа (6000+120-180 ) об/мин, а на остальных рабочих режимах (6000+120) об/мин, что обеспечивает частоту тока соответственно (400+8-12 Гц и (400+-8) Гц. Допускаются непериодические колебания частоты тока в течение I мин на взлетном режиме не более ±10 Гц, на остальных +8 Гц, а в случае скачкообразного изменения нагрузки на генератор заброс или провал частоты не должен превышать 30 Гц с последующим ускоренным восстановлением частоты до норм технических условий.
Для выполнения условия n = const на режиме малого газа (частота вращения ротора ВД(55,5-3)%, зубчатое колесо редуктора должно иметь максимальную окружную скорость. Воздушная турбина I, имея на рассматриваемом режиме частоту вращения около 2400 об/мин, развивает крутящий момент, который суммируется с крутящим моментом, поступающим от двигателя через привод 6. Суммарный крутящий момент зубчатым перебором передается через привод 5 на якорь генератора ГТ40Пч6. Если теперь плавно увеличивать режим работы двигателя, то для сохранения постоянной частоты вращения якоря генератора необходимо плавно снижать частоту вращения солнечного зубчатого колеса ZA и связанного кинематически с ним диска воздушной турбины I. На частоте вращения ротора ВДЦ 81% требуется полная остановка диска воздушной турбины. В диапазоне частот вращения ротора ВД 81%..95,5% воздушная турбина должна изменить направление своего вращения. В указанном диапазоне частот воздушная турбина работает в режиме воздушного тормоза, поглощая часть крутящего момента, подведенного со стороны двигателя, ввиду его избытка для привода генератора. Итак, исходя из условия n = const, приходим к следующей программе управления привода ПП0-40: ¾ в диапазоне частот вращения ротора ДЦ (55,5 _3..,81,0) % частота вращения воздушной турбины должна плавно снижаться до полной остановки; ¾ в диапазоне частот вращения ротора ДЦ 8I,0...S5,5 % турбина должна изменить направление вращения, т.е. должна перейти в режим тормоза, и чем больше будет частота вращения приводного вала 6, тем выше должна быть отрицательная частота вращения ротора воздушной турбины I. Использование турбины привода на повышенных режимах в качестве тормоза повышает экономичность на крейсерских режимах работы двигателя, так как на этих режимах двигатель затрачивает меньше мощности, расходуемой для привода генератора. Конструктивно привод постоянной частоты вращения ПП0-40 включает в себя (рис.): ¾ дифференциальный соосный с двумя степенями свободы планетарный редуктор (10, 11, 13, 14), приводная рессора 19 которого с передаточным числом 0,704 имеет механическую связь с ротором ВД; ¾ воздушную активную осевую турбину I с сегнеровым колесом 2; ¾ блок заслонок 36 в состава пусковой 37 и регулирующей 40 с воздушным клапаном 38 подачи воздуха на сегнерово колесо; ¾ систему управления приводом в составе электромагнитного клапана 46, блокировочного клапана 48 и 49, управляющего поршня 44, датчика предельной частоты вращения воздушной турбины (ДПТ)-7* датчика предельной частоты вращения генератора (ДПГ) 43, регулятора частоты вращения генератора с центробежным датчиком 35, с сервопоршнем 31 регулирующей заслонки 40; сервопоршня 32 привода пусковой заслонки 37. Генератор ГГ40Пч8 закрепляется посредством титанового переходника нормализованным хомутовым соединением на приводе ПП0-40.
