Предварительный выбор электродвигателя
Методические указания
К выполнению курсовой работы
студентами ИДО специальностей
110302 «Электрификация и автоматизация сельского хозяйства»,
110800 «Агроинженерия»
Тюмень
УДК 621.34:631.3 (075)
Андреев Л.Н., Смолин Н.И., Жеребцов Б.В. Методические указания к выполнению курсовой работы студентами ИДО специальности 110302 «Электрификация и автоматизация сельского хозяйства» и 110800 «Агроинженерия»: Методические указания. — Тюмень: ТГСХА 2013. - 25 с.
В методических указаниях рассмотрена подробная методика выбора и проверки электродвигателя на перегрузочную способность и на нагрев. Приведена методика расчёта и выбора автоматического выключателя. Предназначено для студентов заочной формы обучения специальности 110302 «Электрификация и автоматизация сельского хозяйства» и 110800 «Агроинженерия», выполняющих курсовое и дипломное проектирование электроприводов с.-х. машин.
СОДЕРЖАНИЕ
Данные по вариантам............................................................................................ 4
1 Предварительный выбор электродвигателя................................................... 5
2. Проверка предварительно выбранного электродвигателя........................... 6
2.1 На перегрузочную способность....................................................................... 6
2.2 Проверка на нагрев методом средних потерь............................................. 7
2.3 Проверка на нагрев методом расчета температуры.................................... 8
2.4 Проверка выбранного двигателя на нагрев методом эквивалентных
величин............................................................................................................. 11
3 Выбор автоматического выключателя.......................................................... 16
4 Электрическая схема управления........................................................................ 17
Литература.............................................................................................................. 18
Приложения....................................................................................................... 19
Данные по вариантам
В первой части курсовой работы необходимо выбрать и проверить двигатель на перегрузочную способность и на нагрев. Исходные данные для проведения расчётов берутся из таблиц №1 по предпоследней цифре номера зачётной книжки из первого столбца вариантов и по последней цифре номера зачётной книжки из второго столбца вариантов. Значение «0» в номере зачётной книжки соответствует номеру варианта «10».
Вторая часть курсовой работы заключается в вычерчивании на отдельном листе формата А4 электрической схемы управления электродвигателем, название которой выбирается из таблицы №2 по последней цифре зачётной книжки.
Таблица №1 – Исходные данные
| № варианта (предпоследняя цифра номера зачётной книжки) | Нагрузка на валу электродвигателя по периодам работы, кВт | № варианта (последняя цифра номера зачётной книжки) | Продолжительность работы по периодам, мин | ||||||
| Р1 | Р2 | Р3 | Р4 | t1 | t2 | t3 | t4 | ||
Таблица № 2 – Исходные данные
| № варианта | Электрическая схема управления электродвигателем |
| Схема пуска АД с КЗР с помощью магнитного пускателя | |
| Пуск АД ФР с помощью резистора в цепи ротора | |
| Плавный пуск АД ФР с импульсным регулированием сопротивления | |
| Схема пуска, реверса и торможения противоключением АД с КЗР | |
| Реакторный пуск АД КЗР | |
| Автотрансформаторный пуск АД КЗР | |
| Пуск АД КЗР с переключением со звезды на треугольник | |
| Пуск АД КЗР через тиристорный регулятор напряжения | |
| Схема управления пуском и динамическим торможением АД КЗР | |
| Релейно-контакторная схема управления двухскоростным АД |
Предварительный выбор электродвигателя
По исходным данным строим нагрузочную диаграмму двигателя Р = f(t).

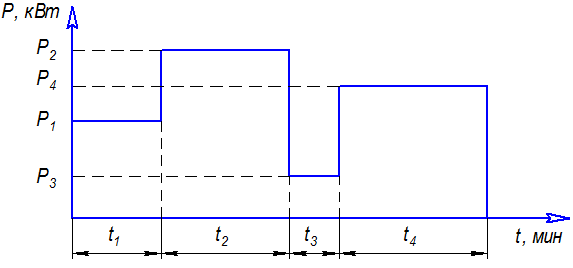

Рис. 1 - Нагрузочная диаграмма рабочей машины
1 Эквивалентная мощность двигателя за время работы:
, (1)
В задании предполагается, что после отключения двигатель охлаждается до температуры окружающей среды. Время работы не превышает 90 мин, за которое двигатель не достигнет установившейся температуры. Следовательно, в задании имеет место кратковременный режим работы электродвигателя S2.
Расчетная мощность электродвигателя:
, (2)
где Км – коэффициент механической перегрузки двигателя, определяемый
, (3)
где α =0,6 – коэффициент, равный отношению постоянных потерь мощности двигателя к переменным;
tр = t1 + t2 + t3 + t4 – время работы двигателя, мин;
Тн – постоянная времени нагрева двигателя, мин. На предварительном этапе расчётов принять Тн = 20 мин.
Обратите внимание, что бы tр и Тн имели одну и ту же единицу измерения (мин., с и т.д), а КМ ≥ 1.
Выбираем электродвигатель из условия Р2ном ≥ Ррасч и синхронной скоростью n0 = 1500 об/мин (приложение 1)
Выписываем технические данные электродвигателя в таблицу 1.
Таблица 1 – технические данные электродвигателя.
| Р2ном | n0 | ηН | cosφН | mП | mМ | mК | SН | SК | kiДВ | JДВ | m |
| кВт | об/мин | % | - | - | - | - | % | % | - | кг∙м2 | кг |
