СИНТЕЗ И АНАЛИЗ ЦИФРОВЫХ ФИЛЬТРОВ В ГРАФИЧЕСКОЙ СРЕДЕ FDATOOL СИСТЕМЫ MATLAB
1. Цель работы: ознакомление с программой FDA Tool, расчет и моделирование цифрового фильтра с использованием графической среды программы. 2. Практическая часть: ФНЧ Чебышева 1 рекурсивный Δf=1kHz, ΔF=2% Fspass=1000 Hz, Fsstop=1020 Hz, Fs=4000

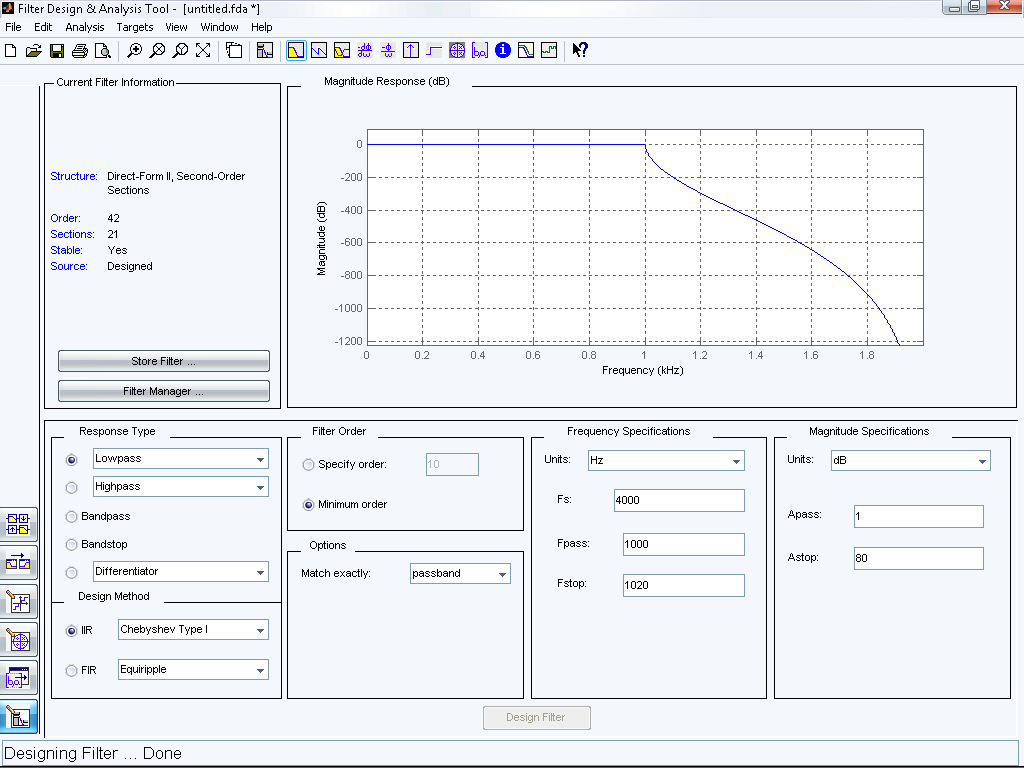

2.1 графики АЧХ н ФЧХ:

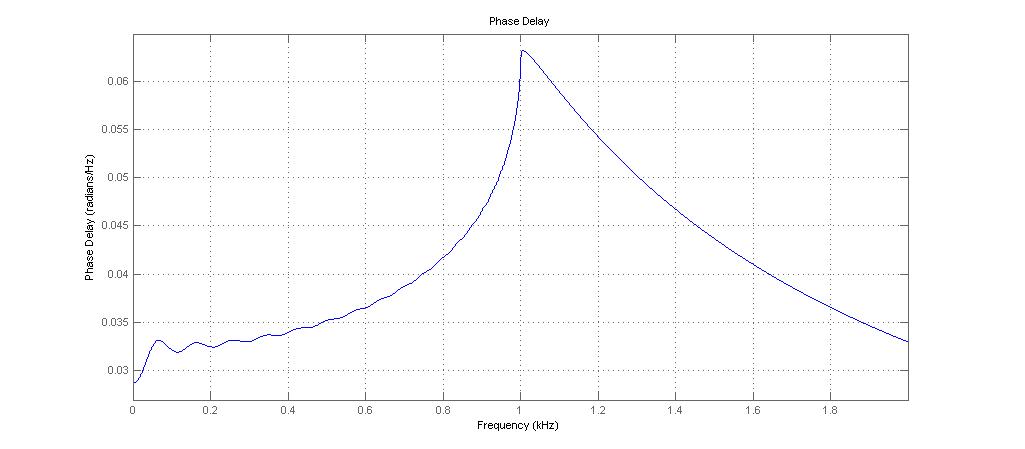

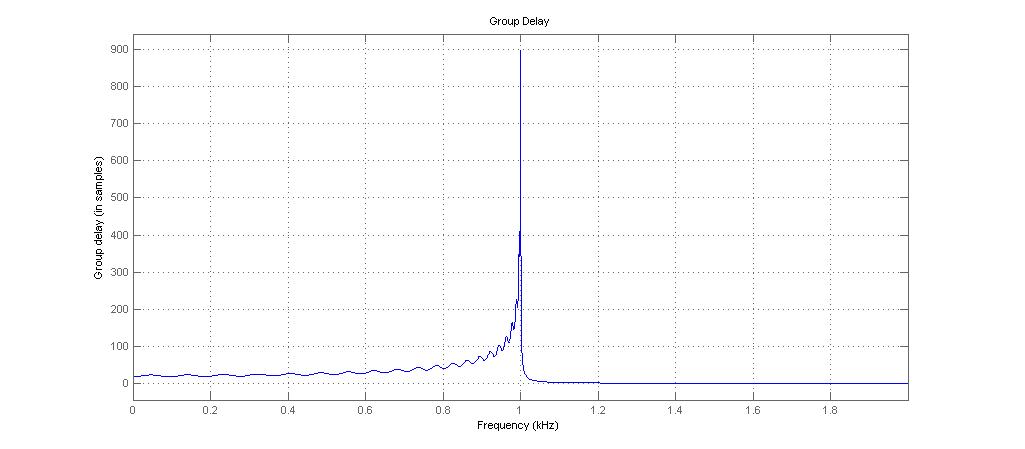

2.2 график частотной зависимости групповой задержки; 2.3 график частотной зависимости фазовой задержки; 2.4 график импульсной характеристики;

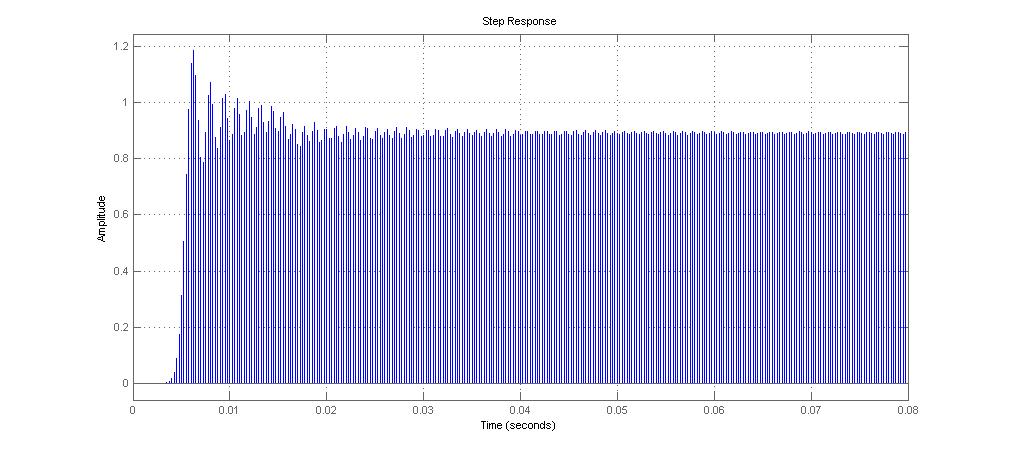

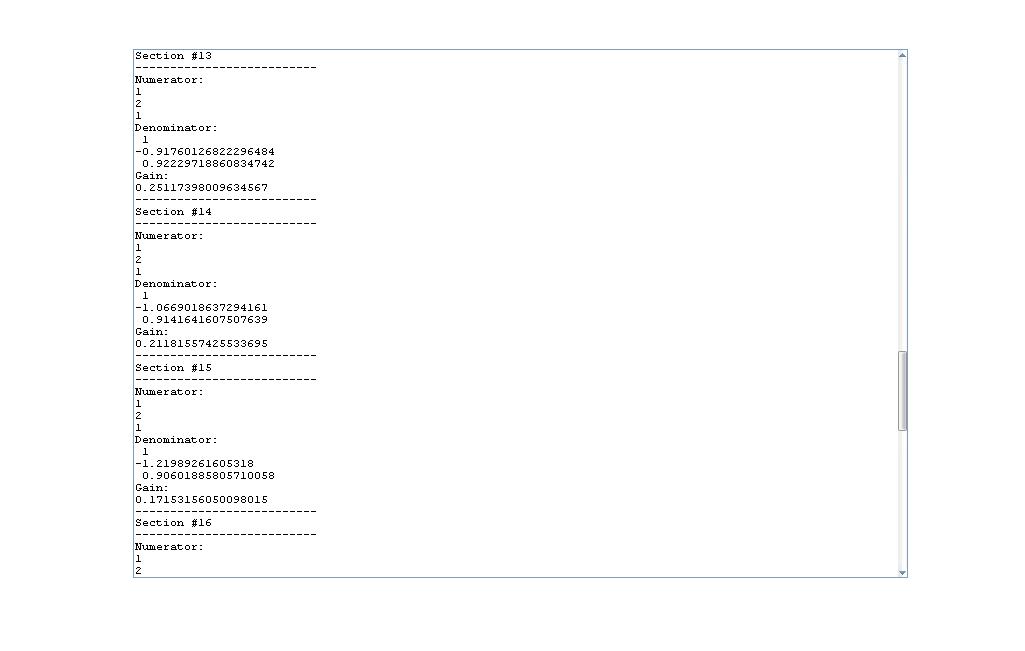

2.5 график переходной характеристики; 2.6 график расположения нулей и полюсов на z-плоскости; 2.7 коэффициенты фильтра;

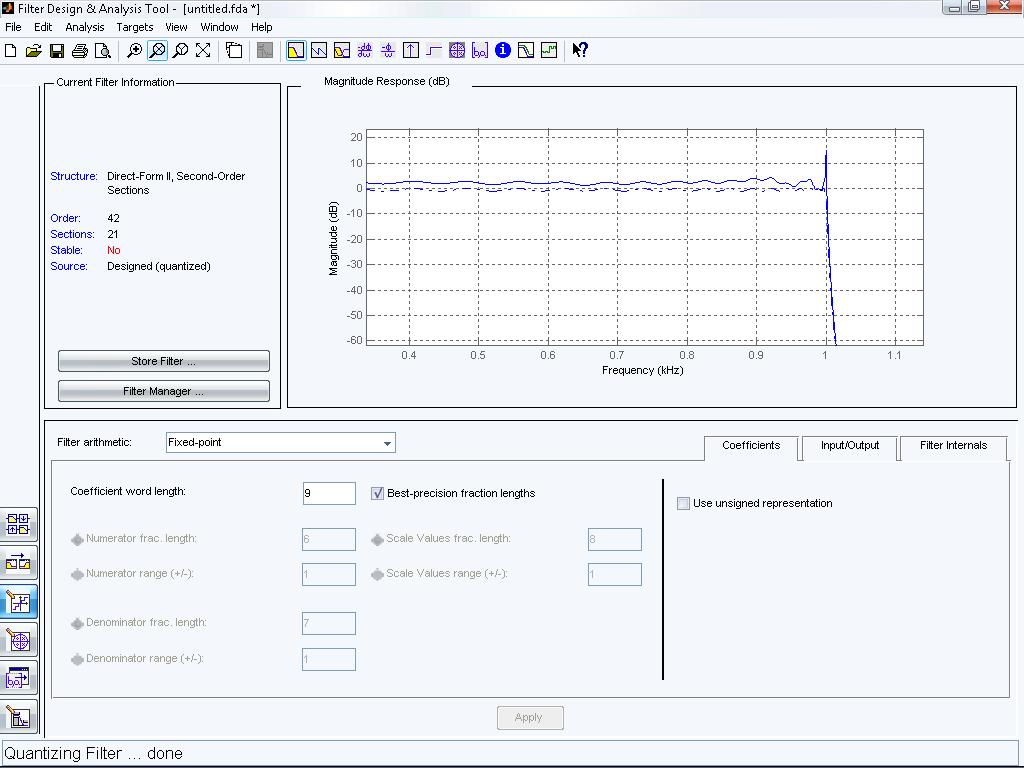

2.8 Сравнение характеристик квантованного и не квантованного цифрового фильтра;
Вывод: в смоделированном ФНЧ все полюса находятся в еденичной окружности, что является условием устойчивости фильтра.
