Обеспечение условий длительного пребывания людей в укрытии

Длительное пребывание людей в укрытии возможно при обеспечении минимально необходимых условий, включающих наличие систем вентиляции воздуха, отопления, водоснабжения, канализации, электроснабжения, связи, а также наличие запасов воды, продуктов, СИЗ, медикаментов, бытового оборудования, хозяйственного инвентаря.

В ПРУ вместимостью до 50 чел. предусматривается естественная вентиляция воздуха, 50 и более человек - вентиляция с механическим побуждением. В последнем случае в укрытии предусматривается вентиляционное помещение, размеры которого определяются габаритами оборудования и площадью, необходимой для его обслуживания.

Естественная вентиляция ПРУ, размещенных в подвальных и цокольных этажах зданий, осуществляется за счет теплового напора через воздухозаборные и вытяжные шахты (короба). Отверстия для подачи приточного воздуха располагаются у пола помещения, вытяжные - у потолка. Естественная вентиляция ПРУ, размещенных в первых этажах зданий, осуществляется через проемы, устраиваемые в верхней части окон или в стенах.

Вентиляционные проемы предусматриваются с противоположных сторон укрытия. Общая площадь сечения проемов принимается в пределах 2...3% площади пола укрытия для 1-й и 2-й климатических зон и 5...7% - для 3-й и 4-й климатических зон.

Система отопления укрытия проектируется общей с отопительной системой здания или в виде отдельной ветки. В помещениях, не отапливаемых в обычных условиях, предусматривается место для установки временных подогревающих устройств (электрических, газовых и др.).

Водоснабжение ПРУ осуществляется от наружной или внутренней водопроводной сети, проектируемой по условиям эксплуатации помещений в обычных условиях. При отсутствии водопроводной сети в укрытии предусматриваются места размещения переносных баков для питьевой воды из расчета 2л в сутки на одного укрываемого.

В укрытиях, расположенных в зданиях с канализацией, устраиваются промывные уборные с отводом сточных вод в наружную канализационную сеть. В случае отвода сточных вод из помещений подвалов самотеком предусматриваются меры по исключению возможности затопления подвалов сточными водами при подпоре в наружной канализационной сети. В не канализованных помещениях для сбора нечистот устанавливается люфт-клозет или резервуар-выгреб с возможностью очистки из расчета 2 л/сут на одного укрываемого. В укрытиях вместимостью 20 чел. и менее для приема нечистот используется плотно закрываемая выносная тара.

Электроснабжение ПРУ осуществляется от внешней сети объекта. На случай выхода из строя внешней сети в укрытии используются местные источники освещения (переносные электрические фонари, аккумуляторные светильники и др.).

ПРУ, в котором размещается руководство объекта, оборудуется телефонной связью с местным штабом по делам ГО и громкоговорителем, подключенным к районной и местной радиотрансляционным сетям. В остальных ПРУ устанавливаются только громкоговорители радиосети.

Запасы воды и продуктов хранятся в закрытой (герметичной) таре - металлических баках, бочках, бачках и ведрах с плотными крышками, полиэтиленовых мешках, сумках и пакетах, металлических и стеклянных банках с крышками и т.п. Запас медикаментов хранится в соответствии с рекомендациями органов здравоохранения в индивидуальных и коллективных аптечках.

В помещениях для укрываемых оборудуются места для лежания (0,55 * 1,8 м на 1 чел.) и сидения (0,45 * 0,45 м). Число мест для лежания составляет не менее 15% при одноярусном, 20% при двухъярусном и 30% при трехъярусном расположении нар от общего количества мест в укрытии. Нары-скамьи первого яруса располагаются на высоте 0,45 м, нары второго яруса - 1,4 м, третьего яруса 2,15 м от пола. Расстояние от нар верхнего яруса до перекрытия или его выступающих конструкций - не менее 0,75 м.

Для укрытий, оборудуемых в существующих зданиях и сооружениях, принимается: двухъярусное расположение нар при высоте помещений 2,2...2,4 м, трехъярусное - при высоте помещения 2,8...3,0 м. При приспособлении под укрытие помещений подвалов, погребов и подполий, имеющих высоту от 1,7 до 1,9 м предусматривается одноярусное расположение нар.

Состав бытового оборудования и хозяйственного инвентаря определяется в каждом конкретном случае с учетом особенностей укрытия и сложившейся обстановки.

Предполагается, что перед входом в укрытие с местности, загрязненной радиоактивными веществами, люди будут проходить санитарную обработку.

Исходя из этого, во входе укрытия предусматривается лишь размещение вешалки для загрязненной верхней одежды. Особое внимание уделяется проведению мероприятий по исключению заноса в укрытие радиоактивной пыли входящими в него людьми. Объем и содержание этих мероприятий определяются в каждом случае с учетом обстановки.

6. Методика определения защитных свойств укрытий

Защитные свойства укрытий оцениваются величиной коэффициента защиты К₃ . Коэффициент защиты укрытий – это отношение дозы D₀ в стандартной точке на открытой местности (на высоте 0,9 м от поверхности земли) к дозе излучения D в расчетной точке укрытия, т.е. К₃ = . В качестве расчетной принимается точка в центре укрытия (помещения) на высоте 0,9 м от поверхности пола.

Значение К₃ определяется при следующих исходных предпосылках:

считается, что радиоактивные осадки равномерно распределены на горизонтальных поверхностях и горизонтальных проекциях наклонных и криволинейных поверхностей; загрязнение вертикальных поверхностей (стен) в расчете не учитывается;

в помещение наземного здания ионизирующие излучения проникают через наружные и внутренние стены и перегородки, крышу, чердачное и междуэтажные перекрытия;

доза радиации в помещении создается как прямым (первичным), так и рассеянным (вторичным) излучением, действующим со всех направлений (рис.3.1.); прямое излучение с поверхности грунта, а также с крыши здания обладает большей проникающей способностью, так как характеризуется более высокой энергией;

интенсивность ослабления излучений на участке между загрязненной местностью и стенами здания, вызываемого массой воздуха, включается в коэффициент ослабления излучений наружными стенами;

в расчете учитываются наружные и внутренние стены, суммарный приведенный вес 1 м². которых в одном направлении менее 1000 кгс;

для зданий в сельских населенных пунктах экранирующее действие соседних строений не учитывается ( К_м = 1);

излучения от радиоактивных частиц, находящихся на поверхности земли вокруг здания, а также на крыше здания, оцениваются раздельно и учитываются в расчете с помощью коэффициентов V₁ и К_ш. В случае, когда приведенный вес 1 м² перекрытий над укрытием составляет 1200 кгс и более, что характерно для помещений подвала и первого этажа в многоэтажных зданиях, излучение от радиоактивных частиц, находящихся на крыше зданий, в расчете не учитываются.

Рис. 1. Схема воздействия ионизирующего излучения на отдельно стоящее здание

На защитные свойства здания (помещения в здании) оказывают влияние многие факторы и в том числе: размеры загрязненной (излучающей) или незагрязненной поверхности, конфигурация и размеры здания, место размещения помещения в здании, масса ограждающих и других конструкций, число, размеры и местоположение проемов в ограждающих конструкциях (расстояние от пола до низа оконных и других проемов), удаление от поверхности земли до отметки пола рассматриваемого помещения, возможность попадания радиоактивных частиц в смежные и находящиеся над ним помещения, экранирующее действие соседних строений (плотность застройки) и др. Наиболее существенное влияние на значение К₃ здания или отдельного помещения в нем оказывает масса конструкций.

Степень ослабления излучения отдельной конструкцией зависит от вида материала, веса его на единицу площади конструкции, спектра гамма-излучения и углового распределения излучения, падающего на конструкцию. Вид материала и толщина конструкции рассматриваются как одна переменная величина. Введено и широко используется понятие “слой половинного ослабления” d_пол , представляющий собой такой слой данного материала, который уменьшает интенсивность падающего на него излучения или дозу облучения в два раза. Значение слоя половинного ослабления ( d_пол) для гамма-излучения на следе радиоактивного облака и плотности материалов представлены а приложении 17 Тогда d_пол для любого строительного материала определяется из условия d_пол. ·r = 13, откуда d_пол = 13/r, см,

где r – плотность материала, г/см³. Например, для грунта плотностью r=1,8 г/см³ d_пол = 13/1,8 = 7,2 см.

Коэффициент ослабления К_осл гамма-излучения однородной преградой (конструкцией здания) толщиной h см равен:

К_осл = 2 ^h/dпол

откуда h = lgК_{осл ,} см, или h = ·lgК_осл , см.

Следует отметить, что понятие d_пол применимо лишь к монохроматическому радиоактивному излучению, т.е. к излучению с одинаковым уровнем энергии, падающему на конструкцию или слой материала сравнительно небольшой толщины перпендикулярно к поверхности. В действительности энергия гамма-излучения изменяется в широких пределах, лучи действуют на конструкцию из любого направления, т.е. под разными углами, ограждающие конструкции зданий являются, как правило, массивными.

В связи с этим, расчеты по определению защитных свойств зданий выполняются по формулам, в которых указанные условия (распределение энергии гамма-излучения, падающего на поверхность конструкции, угол падения гамма-лучей, геометрическая форма конструкции) учтены с помощью соответствующих коэффициентов.

I. Расчетная часть.

Рассчитать принятый вариант противорадиационного укрытия

А) Для ПРУ, оборудуемого в полностью заглубленном в грунт подвальном помещении, существующего наземного производственного здания,(Рис1.) следует:

Ø определить расчетную площадь помещений укрытия и его размеры согласно необходимого числа укрываемых;

Ø принять решение по размещению укрытия в пределах подвала;

Ø выполнить расчет по определению значения Кз.

Ø решить вопросы обеспечения минимально необходимых условий, включающих наличие систем вентиляции воздуха, отопления, водоснабжения, канализации, электроснабжения, связи, а также наличие запасов воды, продуктов, СИЗ, медикаментов, бытового оборудования, хозяйственного инвентаря.

Если подвал заглублен в грунт полностью, а суммарный вес перекрытий равен 1.200 кгс/м2 и более, то для определения значения Кз используется формула:

К_з=

где Кп - кратность ослабления перекрытием подвала вторичного излучения, рассеянного в помещении первого этажа и определяемая по таблице 1 ;

V₁ - коэффициент, принимаемый по таблице 2,

χ- часть суммарной дозы радиации, проникающей в помещение через вход, определяемая по формуле:

χ= П₉₀*К_вх

П₉₀ - коэффициент, учитывающий тип и характеристику входа.

Значение П₉₀ равно: 1 – для прямого тупикового входа; 0,5 – для тупикового входа с поворотом на 90^о и для вертикального входа с люком; 0,2 – для тупикового входа с поворотом на 90^о и последующим вторым поворотом на 90^о и для вертикального входа с горизонтальным тоннелем

К_вх - коэффициент, характеризующий конструктивные особенности входа и его защитные свойства, определяемый по таблице 3..

Полученное расчетное значение Кз сравнить с требуемой по заданию величиной:

Ø если значение К₃ превышает требуемую величину, то расчет на этом заканчивается;

Ø если расчетное значение К₃ поручилось меньше требуемой величины, то следует наметить меры по повышению защитных свойств подвала и продолжить расчет до получения необходимого значения К_з;

Ø принять решение по устройству системы вентиляции воздуха в укрытии;

Ø указать другие виды работ, которые необходимо выполнить по приспособлению помещения подвала под ПРУ;

Ø определить потребность материалов и трудоемкость работ;

Ø дать предложения по выполнению работ,

Ø составить чертеж укрытия и дать к нему необходимые пояснения;

Ø сформулировать выводы, в которых отразить основные характеристики укрытия, объем выполняемых по его подготовке работ, а также особенности использования ПРУ.

Варианты индивидуально-творческих заданий для расчета К_З ПРУ, оборудуемого в полностью заглубленном в грунт подвальном помещении

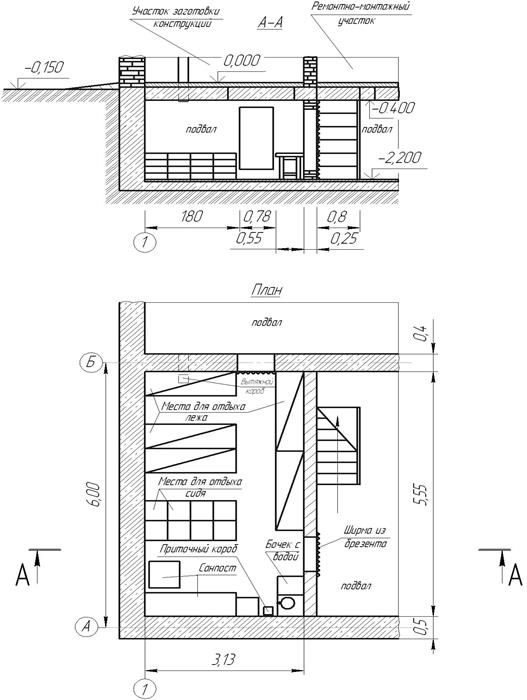

Рис2.ПРУ оборудованное в полностью заглубленном в грунт подвальном помещении, существующего наземного производственного здания.

Б) По повышению защитных свойств отдельных помещений первого этажа наземных производственных зданий и жилых домов (Рис.2) следует:

Ø определить значение К_з рассматриваемого помещения существующего производственного здания или жилого дома. ;

Ø сравнить полученное расчетное значение К_з с требуемой по заданию величиной (в большинстве случаев расчетное значение К_з оказывается меньше требуемой по заданию величины);

Ø рассмотреть возможные варианты повышения защитных свойств помещения и к дальнейшей разработке принять вариант, при котором значение К_з достигает требуемой по заданию величины;

Ø решить вопросы обеспечения минимально необходимых условий, включающих наличие систем вентиляции воздуха, отопления, водоснабжения, канализации, электроснабжения, связи, а также наличие запасов воды, продуктов, СИЗ, медикаментов, бытового оборудования, хозяйственного инвентаря.

Ø Значение К₃ для отдельных помещений первого этажа наземных производственных зданий и жилых домов определяется по формуле:

К₃ =

где К₁ - коэффициент, учитывающий долю радиации, проникающей через стены, определяется по формуле:

К₁=360⁰/(36⁰+Ʃα)

α- плоский угол с вершиной в центре помещения, против которого расположена, i-я стена укрытия, град. При этом учитываются стены здания, суммарный приведенный вес 1 м² которых в одном направлении менее 1000 кгс.

Приведенный вес 1 м² стены находится путем умножения веса ее 1 м² на коэффициент (1-α_ст) где α_ст= S_o/S_ст , S_o – площадь проемов, м²; S_ст - площадь стены, м² . Найденные значения приведенного веса стен, расположенных в одном плоском угле, суммируются;

K_ст- кратность ослабления стенами первичного излучения;

К_пер- кратность ослабления перекрытием первичного излучения.

Значения К_ст и K_пер - определяются по таблице 1.,

К_ш- коэффициент, зависящий от ширины здания и принимаемый по строке 1 таблицы 2. ;

К_о - коэффициент, учитывающий проникание в помещение вторичного излучения. Значение К_о зависит от размеров проемов в наружных стенах, уровня размещения проемов относительно пола помещения и определяется по данным рисунка 2.

К_м- коэффициент, учитывающий снижение дозы излучения в здании от экранирующего действия соседних строений. Значение К_м для зданий в сельских населенных пунктах принимается равным 1;

Сравнить полученное расчетное значение К₃ с требуемой по заданию величиной если значение К₃ превышает требуемую величину, то расчет на этом заканчивается, если расчетное значение К₃ получилось меньше требуемой величины, то следует наметить меры по повышению защитных свойств укрытия и продолжить расчет до получения необходимого значения К₃;

принять решение по устройству системы вентиляции воздуха в укрытии;

указать другие виды работ, которые необходимо выполнить по приспособлению помещения подвала под ПРУ;

определить потребность материалов и трудоемкость работ;

дать предложения по выполнению работ;

составить эскиз укрытия и дать к нему необходимые пояснения;

сформулировать выводы, в которых отразить основные характеристики укрытия, особенности выполнения работ по его устройству, а также особенности использования ПРУ.

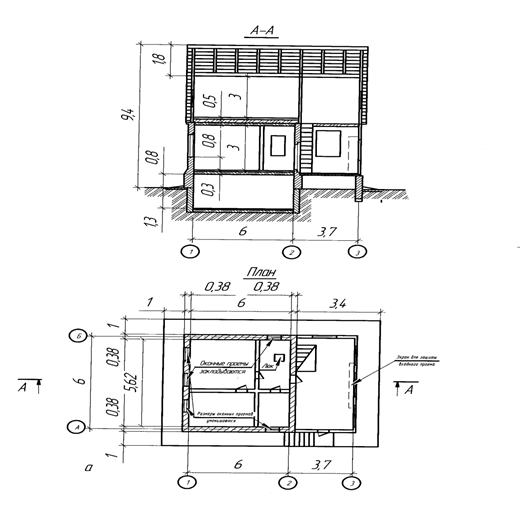

Рис 3. Варианты индивидуально-творческих заданий для определения значение К_з помещения существующего жилого дома.

Примечание.Оконные проемы находятся на высоте 0.8м от пола, входной проем на уровне пола.

В) По строительству перекрытой щели (Рис 3.) следует:

Ø определить размеры перекрытой щели (длину участка для размещения укрываемых, общую длину, ширину щели по дну и по верху, высоту помещения для размещения укрываемых);

Ø обосновать планировку щели;

Ø обосновать конструктивное решение щели;

Ø определить значение К_з по формуле:

рассчитать потребность материалов для строительства щели;

составить график строительства щели;

составить эскиз перекрытой щели, который является первым листом графической части ПР , и дать к нему необходимые пояснения;

сформулировать выводы, в которых отразить основные характеристики перекрытой щели, трудоемкость работ по ее строительству и последовательность выполнения этих работ.

Для выполнения данного раздела пользоваться учебником «Защита сельскохозяйственных объектов в чрезвычайных ситуациях» [1].стр.221-225.

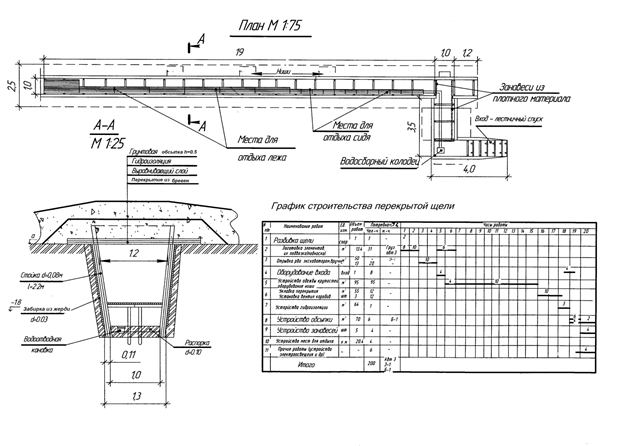

Рис.4.Перекрытая щель на 20 человек (вариант)

На территории подразделения СХО предусмотрено строительство перекрытой щели Участок для строительства выбран заблаговременно. Участок имеет уклон i = 0,03 в южном направлении. Грунт – песок, уровень грунтовых вод – 5 м. Климатическая зона - первая. Господствующий ветер в приземном слое - западный. Время строительства – май. К_з согласно варианта. Одежда крутостей щели выполняются из лесоматериалов . Построить щель планируется силами рабочих фермы с привлечением экскаватора, автокрана, бульдозера и грузового автомобиля.

Требуется разработать чертеж перекрытой щели (план и поперечный разрез), определить потребность основных материалов и инструмента, составить график строительства щели.

Варианты индивидуально-творческих заданий для определения значение К_з перекрытой щели и обоснования её конструктивного решения;

Примечание плиты ЖБИ - ширина 1.75 м, толщина 0,17 м, длина 2.95 м ГОСT 21924.0.

Вес облегченного бетона (1800-2200. кг/м³), в расчете принимаем 1900 кг/м³



Г) По повышению защитных свойств отдельных помещений первого этажа наземных производственных зданий следует:

Определить значение К₃ для помещения участка регулировки и испытания топливной аппаратуры здания центральной ремонтной мастерской и при необходимости предложить вариант повышения защитных свойств помещения при следующих исходных данных:

· помещение находится на первом этаже двухэтажного блока здания мастерской (Рис 4.);

· размеры помещения – (см. Таблица4), высота - 4,2 м;

в помещении имеется один оконный проем размерами (см. Таблица4); низ окна находится на высоте 0,8 м от пола;

· вход в помещение - из помещения 1 ремонтно-монтажного участка;

· наружные и внутренние несущие стены - кирпичные, толщиной (см. Таблица4), а в пределах одноэтажного блока наружные стены - из сборных железобетонных панелей толщиной 0,3 м;

· в торцовых наружных стенах одноэтажного блока имеются проемы для въезда автомобилей и сельскохозяйственной техники.

Расчет по определению K_з выполняется по формуле:

сравнить полученное расчетное значение К_з с требуемой по заданию величиной (в большинстве случаев расчетное значение К_з оказывается меньше требуемой по заданию величины);

рассмотреть возможные варианты повышения защитных свойств помещения и к дальнейшей разработке принять вариант, при котором значение К_з достигает требуемой по заданию величины;

для принятого варианта определить трудоемкость работ по монтажу дополнительных защитных конструкций и потребность материалов на их устройство;

составить чертеж, основным содержанием которого должен быть принятый вариант повышения защитных свойств помещения, с изображением на нем дополнительных защитных конструкций. К чертежу следует дать необходимые пояснения;

сформулировать выводы, в которых отразить основные характеристики
принятого варианта повышения защитных свойств помещения, трудоемкость
работ и порядок их выполнения.

.

3. –Участок ремонтно-монтажный. 14 – участок медницко – жестяницкий.

15.- участок ремонта и регулировки топливной аппаратуры.

Рис. 5. Вариант повышения защитных свойств помещения участка ремонта и регулировки топливной аппаратуры в производственном здании ЦРМ

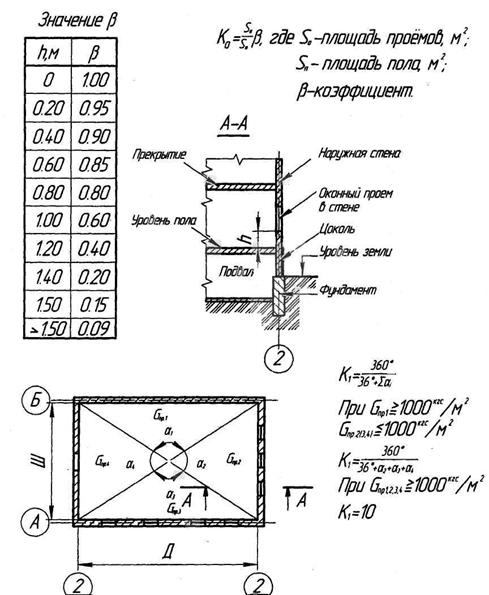

Рис 6. Схема к определению К₀ и К₁

sin a= = cos a= = ; tg a= =

ctg a= =



Варианты индивидуально-творческих заданий для определения значение Кз отдельных помещений первого этажа наземных производственных зданий

№ варианта	размеры помещения м	размеры оконного проема м	стены - кирпичные, толщиной м	Приведённый вес стен кгс/м2 (рис.6)
	6х6	1х1.5	0,38	G пр.1, Gпр.3 > 1200 кгс/м2
	6х5	2х1	0.52	G пр.1, Gпр.3, G пр.4 > 1200 кгс/м2
	6х4	1.5х1.5	0.38	Gпр.3, G пр.4 > 1200 кгс/м2
	6х3	2х1.5	0.52	G пр.1, > 1200 кгс/м2
	6х5	1х1	0.38	G пр.4 > 1200 кгс/м2



Кратность ослабления гамма-излучения

Таблица1.

Вес 1 м2 ограждающих конструкций, кгс	Кратность ослабления первичного излучения	Кратность ослабления вторичного излучения
стеной, Кст	перекрытием, Кпер	перекрытием подвала, Кп
	5.5 >10000	3.4 4.5 8.5	>10000 >10000 >10000 >10000

Примечание для промежуточных значений веса 1м² ограждающих конструкции коэффициентыК_ст, К_пер и К_ппринимаются по интерполяции.

Значения коэффициента V₁

Таблица 2.

Высота помещения, м	Коэффициент V1, при ширине помещения (здания), м
	0,06 0,04 0,02 0,01	0,16 0,09 0,03 0,02	0,24 0,19 0,09 0,05	0,38 0,27 0,16 0,06	0,38 0,32 0,20 0,09	0,50 0,47 0,34 0,15

Значения коэффициента К_вх

Таблица 3.

Расстояние от входного проема до центра помещения, м	Квх при высоте входного проема, м
ширине, м
1.5	0,100 0,045 0,015 0,007 0,004	0,170 0,080 0,030 0,015 0,005	0,220 0,120 0,045 0,018 0,007	0,200 0,070 0,018 0,004 0,001	0,220 0,100 0,050 0,015 0,004	0,300 0,170 0,065 0,020 0,015



Учебно-методическое пособие составил доцент кафедры ОТ Федюк Г.С.)

01.10.2014г

---
